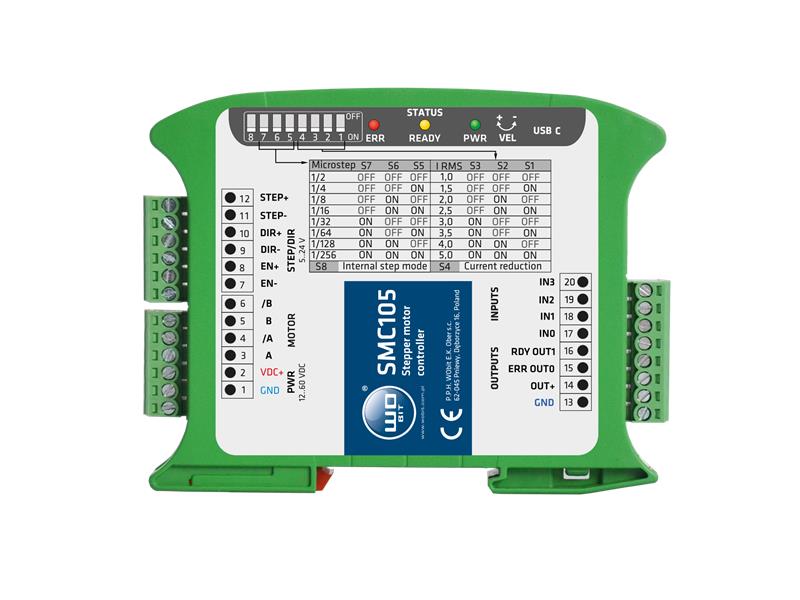

SMC105: Zaawansowany sterownik silników krokowych z wbudowanym generatorem

Inteligentne sterowanie dla wymagających aplikacji przemysłowych

SMC105 to programowalny sterownik dedykowany dla silników krokowych, wyróżniający się precyzyjnym podziałem kroku 1/256 i możliwością pracy z prądem do 5A. Urządzenie polskiej produkcji firmy WObit łączy w sobie zaawansowane funkcje sterowania z intuicyjną konfiguracją, oferując elastyczne rozwiązanie dla różnorodnych zastosowań przemysłowych.
Kluczowe funkcjonalności

Wysoka precyzja pozycjonowania dzięki podziałowi mikrokreoków do 1/256
Dwustopniowa kontrola - sterowanie klasyczne KROK/KIERUNEK lub przez wbudowany generator
Zaawansowane algorytmy redukcji drgań zwiększające efektywność pracy silnika
Intuicyjna konfiguracja za pomocą przełączników DIP i oprogramowania przez USB
Diagnostyka w czasie rzeczywistym z sygnalizacją błędów i stanu pracy
Programowane prędkości - możliwość zapisu 15 predefiniowanych wartości

Wszechstronne możliwości podłączenia

SMC105 obsługuje zarówno silniki bipolarne jak i unipolarne (4, 6 lub 8-przewodowe), oferując różne konfiguracje połączeń dla optymalizacji momentu obrotowego lub prędkości maksymalnej. Izolowane wejścia STEP/DIR/ENABLE (5-24V) i nieizolowane wejścia uniwersalne IN0-IN5 zapewniają elastyczność integracji z różnymi systemami sterowania.
Dwa tryby pracy

• Tryb KROK/KIERUNEK - klasyczne sterowanie częstotliwością impulsów podawanych na wejście STEP
• Tryb GENERATOR - regulacja prędkości za pomocą wbudowanego potencjometru lub poprzez zaprogramowane wartości wybierane kombinacją wejść IN0-IN3

Istnieje możliwość przygotowania dedykowanego oprogramowania na sterownik np z konkretnie zdefiniowanymi przez użytkownika prędkościami albo zadanymi pozycjami.
Zabezpieczenia i diagnostyka

Sterownik wyposażono w kompletny system zabezpieczeń z sygnalizacją LED oraz wyjściami diagnostycznymi:

• Ochrona przed zwarciem uzwojeń silnika
• Zabezpieczenie termiczne
• Dedykowane wyjścia sygnalizacyjne ERROR i READY

Specyfikacja techniczna

• Zasilanie: 12-60V DC
• Maksymalny prąd silnika: 5A RMS (regulowany)
• Wymiary: 80,5 x 101 x 17,5 mm
• Montaż: na szynę DIN
• Zakres temperatur pracy: 5-50°C
• Interfejs USB typu C do zaawansowanej konfiguracji

Zastosowania

SMC105 sprawdzi się idealnie w systemach wymagających precyzyjnego sterowania pozycją lub prędkością:

• Systemy automatyki przemysłowej
• Maszyny CNC
• Manipulatory i roboty
• Urządzenia dozujące
• Podajniki i przenośniki
• Aplikacje pozycjonowania
