Sposób na SOM-A2552

Zestaw uruchomieniowy SOM-ADK2552 jest doskonałym narzędziem dla projektowania własnych urządzeń opartych na modułach serii SOM-A2552.

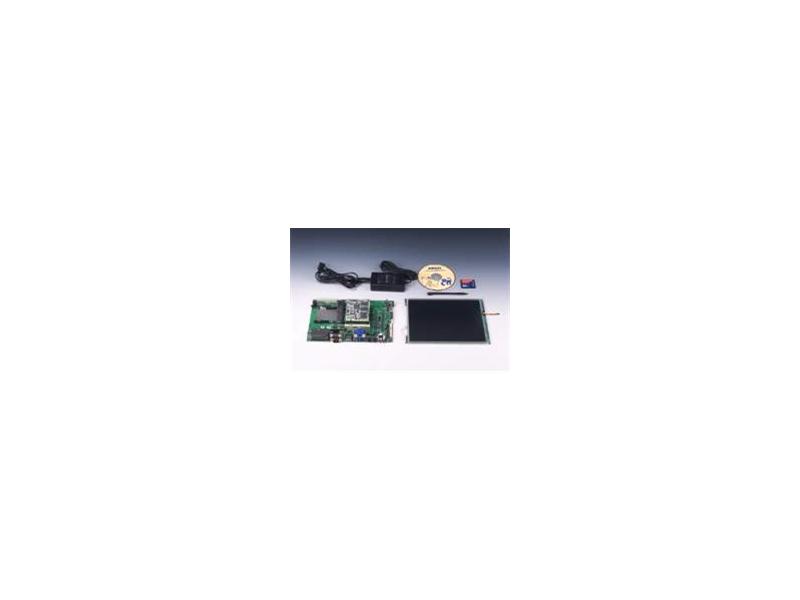

Zestaw zawiera docelowy moduł SOM-A2552-440B0, czyli podstawową wersję modułu serii A2552 oraz płytę uruchomieniową dostarczającą niezbędnych wyprowadzeń do rozbudowy. Dodatkowo w zestawie znajduje się karta pamięci CompactFlash® o pojemności 64MB. Dołączona jest także dokumentacja projektowa, zestaw testujący jak i narzędzia wspomagające projektowanie aplikacji przeznaczonych dla tego modułu. Zestaw dostarczany jest z wraz z preinstalowanym boot-loaderem oraz obrazem Windows CE.NET na CF.
W ramach dokumentacji projektowo-uruchomieniowej Klient otrzymuje:
• login do strefy dla projektantów: http://SOM-designin.advantech.com.tw
• dokumentację zestawu uruchomieniowego
• przewodnik projektanta płyt rozszerzających
• schematy
• przewodnik projektowania platform dla własnych rozwiązań
Na płycie uruchomieniowej znajduje się szereg wyprowadzeń umożliwiających podłączenie zewnętrznych urządzeń do modułu SOM. Płyta wyposażona jest między innymi w:
• 2 łącza szeregowe RS-232 DB-9 (COM1 i COM2)
• łącze IrDA 1.1 (COM3)
• gniazdo kart CFC typ II
• slot PCMCIA typ II
• USB Host 1.1 oraz mini USB Client 1.1
• 40-pinowy interfejs LCD (24-bitowy, poziom TTL)
• wyjście CRT (DB-15)
• wejście/wyjscie video (RCA)
• interfejs ekranu dotykowego
• wejścia/wyjścia audio
Do zestawu można dodatkowo zamówić zestaw z panelem LCD o przekątnej od 6.4” do 15”.
Zestaw testujący zawiera sprzętowe narzędzia testujące:
• tester łącza RS-232
• moduł konwertera RS-232 na RS-485 (ADAM-4520) do testowania łącza RS-485
• przewody łączące
Dodatkowo dołączone jest oprogramowanie wspomagające proces testowania oraz “Advantech RISC SOM Platform Testing Method“ uczący projektantów implementowania procedur testowych.
