Kompletne BA
- BA...X i BC...X z ramieniem dźwigni z unoszeniem elementów blokujących typu X

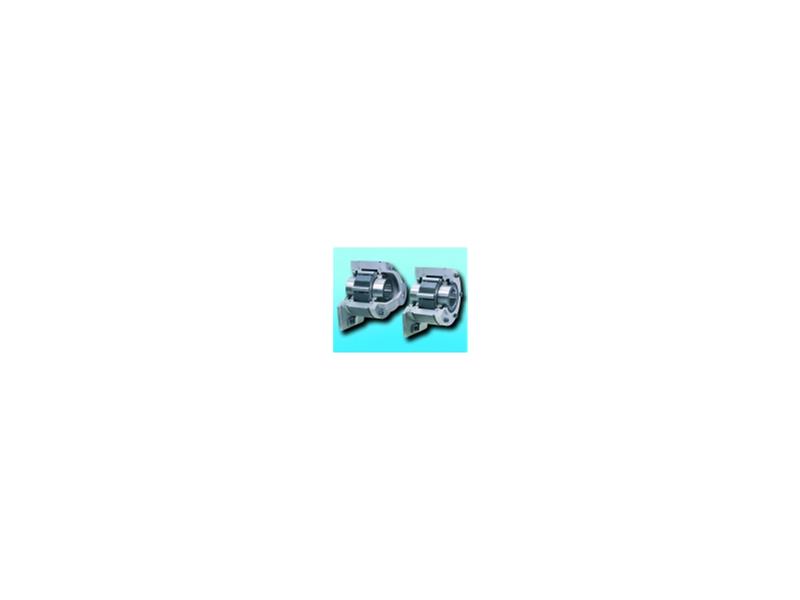

Wolnobiegi kompletne BA...X i BC...X z ramieniem dźwigni są wolnobiegami z unoszonymi elementami blokującymi X i łożyskami kulkowymi.
Unoszenie elementów blokujących typu X zapewnia pracę w trybie jałowym bez zużycia przy szybkoobrotowym pierścieniu wewn.
Wolnobiegi BA...X posiadają pokrywę i nakładane są na czop wału. Wypełnienie olejem następuje po zamontowaniu na wale.
Wolnobiegi BC...X stosowane są na przelotowe wały i zalane są już olejem.
Wolnobiegi BA...X i BC...X stosowane są jako
- blokada ruchu powrotnego
w przypadku wysokich obrotów na biegu jałowym.
Znamionowy moment obrotowy do 42 500 Nm
Otwory do 150 mm.
Przykład zastosowania
Wolnobieg kompletny BA 45 SX jako blokada ruchu powrotnego, umieszczona na czopie wału pośredniego przekładni zębatej czołowej. Wsteczny moment obrotowy odbierany jest przez ramię reakcyjne zamocowane do obudowy przekładni. Po zwolnieniu sworznia mocującego można obracać wał w obu kierunkach. W normalnej pracy (ruch jałowy) i wysokich obrotach wału stosowane jest odchylanie elementów blokujących typu X. Elementy pracują wówczas w biegu jałowym bezstykowo i nie ma zużycia.
BA...R i BC...R z ramieniem dźwigni z rolkami blokującymi
Właściwości
Wolnobiegi kompletne BA...R i BC...R z ramieniem dźwigni są wolnobiegami z łożyskami kulkowymi i uszczelnionymi rolkami blokującymi.
Wolnobiegi BA...R posiadają pokrywę i nakładane są na czop wału. Wypełnienie olejem następuje po zamontowaniu na wale.
Wolnobiegi BC...R stosowane są na przelotowe wały i zalane są olejem.
Wolnobiegi BA...R i BC...R stosowane są jako:
- blokady ruchu powrotnego
w przypadku niskich do średnich obrotów na biegu jałowym.
Znamionowy moment obrotowy do 57 500 Nm.
Otwory do 150 mm.
Przykład zastosowania
Wolnobieg kompletny BA 90 R jako blokada ruchu powrotnego, umieszczona na czopie walca transportowego. Wsteczny moment obrotowy odbierany jest przez ramię reakcyjne ze sworzniem mocowanym do fundamentu. Po zwolnieniu sworznia mocującego wał transportowy obracać można w obu kierunkach
