Sterownik pompy 3-fazowej typ "SPT-1/max.11,5 KW"
Sterownik pompy 3-fazowej typ "SPT-1/max.11,5 KW"
Producent:
ELEKTRON, Conti Elektron

1. ZASTOSOWANIE
Sterownik „SPT-1” przeznaczony jest do zasilania i sterowania 3-fazowych silników pomp z rozruchem bezpośrednim o mocy do 11,5 KW.
Urządzenie spełnia następujące funkcje :
- zabezpiecza silnik pompy przed przeciążeniem ( przekaźnik termiczny ),
- zabezpiecza pompę przed suchobiegiem ( praca z blokadą lub bez), z regulacją czułości dla
podłączonych sond pomiarowych,
- zabezpiecza silnik pompy przed pracą 2-fazową ,
- posiada 3-pozycyjny przełącznik wyboru sterowania : praca ręczna – 0 – praca
automatyczna ( sterowanie zewnętrznym beznapięciowym stykiem zwiernym
np. wyłącznikiem ciśnieniowym „LC” ),
Awaryjne wyłączenie pompy sygnalizowane jest zapaleniem się jednej z trzech diod świecących ( z opisem : brak wody, termik, brak fazy). Zastosowany układ sygnalizacji precyzyjnie pokazując przyczynę awarii umożliwia szybkie jej zlokalizowanie i usunięcie.

2. DANE TECHNICZNE

- napięcie zasilania ……… - 3 x 400V , 50Hz
- moc przyłączonej pompy – max. 11,5 KW( przekaźniki termiczne dobrane do mocy pomp)
- masa …………………….... - ok. 1,5 kg
- wymiary………………......- do mocy 7,5 KW (130 x 200 x 115 szerok.x wysok. x głębokość)
............................... - powyżej 7,5 KW do 11,5 KW (160 x 200 x 120 )
- pozycja pracy ………...…- dowolna
- temp. otoczenia ………….- 0...50 C
- stycznik i przekaźnik term.– firmy DANFOSS
- stopień ochrony obudowy - IP 65

3. OPIS KONSTRUKCJI

Urządzenie jest zabudowane w hermetycznej obudowie z tworzywa sztucznego.
Przezroczysta pokrywa urządzenia umożliwia podgląd stanu pracy urządzenia.

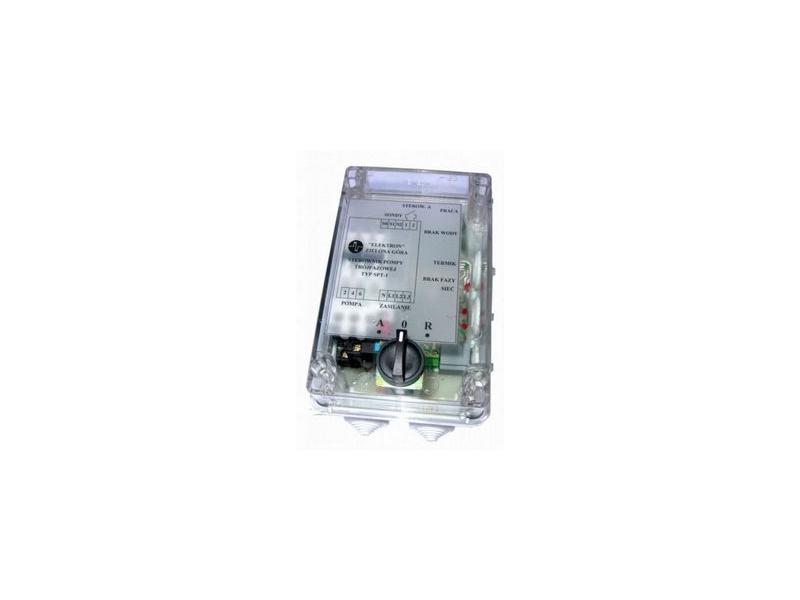

Widok urządzenia przedstawiono na rys.1
Na płytce drukowanej znajduje się pięć następujących diod świecących – opisanych na pokrywie
( od góry) :
- zielona - „praca pompy”
- czerwona – „brak wody”
- czerwona – „termik”
- czerwona – „brak fazy”
- zielona – „sieć” ( sygnalizacja napięcia zasilania)
Zabezpieczenie przed suchobiegiem dla pomp głębinowych lub pobierających wodę ze zbiorników
można zrealizować w trzech następujących wersjach:
- praca z dwoma sondami roboczymi- wyłączenie pompy po obniżeniu się poziomu cieczy
poniżej dolnej sondy (S 1) i ponowne automatyczne załączenie po zanurzeniu się górnej (S2)
- praca z dwoma sondami roboczymi ( z blokadą) - wyłączenie pompy po obniżeniu się
poziomu cieczy poniżej dolnej sondy (S 1). Ponowne załączenie po zanurzeniu się górnej
sondy (S2) i wciśnięciu przycisku kasującego przez obsługę(przycisk „kasow” na płytce
drukowanej).
- praca z jedną sondą roboczą (z blokadą) - po obniżeniu się poziomu poniżej tej sondy nastąpi
trwałe wyłączenie pompy. Ponowne załączenie nastąpi po zanurzeniu się sondy roboczej
i wciśnięciu przycisku kasującego j.w. przez obsługę.

Pełna dokumentacja na naszej stronie : www.elektron.zgora.com.pl

Cena detaliczna  495,00 zł + VAT ( do 4KW) - ceny dla pomp o większych mocach na naszej stronie j.w.
