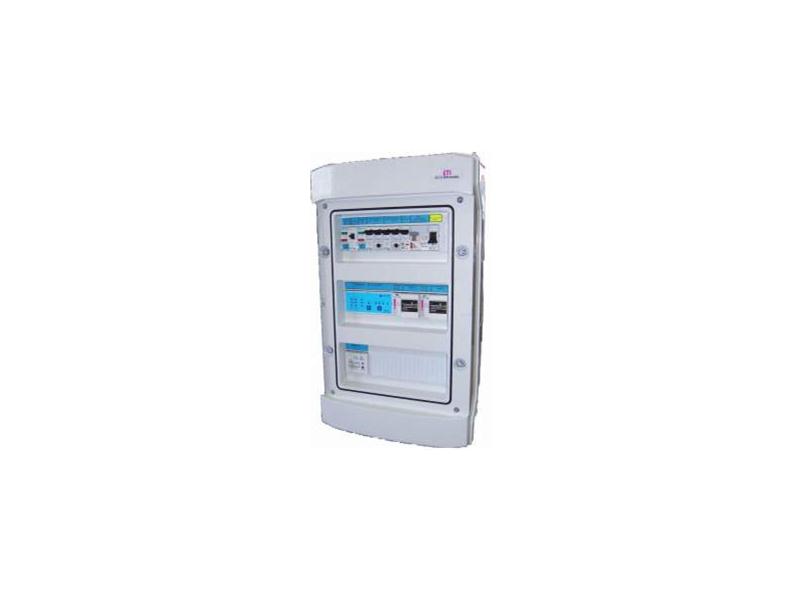

Szafka dla 2-pompowej przepompowni scieków PT-12 -pompy 1-fazowe

1. Zastosowanie .
Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp 1-fazowych zainstalowanych na przepompowni ścieków - praca pomp sekwencyjna z przemienną. Szafki wykonane z poliwęglanu, przeznaczone do zabudowy zewnętrznej lub wewnętrznej, zabudowa urządzeń modułowa. Szafki wykonane zgodnie z wymaganiami normy IP-65, mogą być montowane na ścianie w pomieszczeniach lub na konstrukcji na zewnątrz.
Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik ( SP-4 produkcji ELEKTRON) zainstalowany w szafie ( na szynie DIN).
Zastosowanie w sterownikach rozłącznych listew zaciskowych ( 4x 9 styków)
umożliwia szybką wymianę sterownika bez odłączania przewodów sterowniczych.
Pełna synoptyka na zainstalowanym sterowniku SP-4. Szafki przeznaczone
dla dwóch pomp o mocy maksymalnej 2 x 3,0 KW. Sterowanie pomp pływakami ( 3 lub 4 sztuki)

2. Wyposażenie szaf i realizowane funkcje sterownicze

- zasilanie energetyczne – kabel (przewód) 3-żyłowy,
- wyłącznik główny,
- zabezpieczenie różnicowo-prądowe ,
- zabezpieczenie przeciążeniowe każdej pompy,
- zabezpieczenie przed suchobiegiem,
- sterowanie ręczne lub automatyczne pomp,
- sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
- praca pomp przemienna - praca równoległa przy zanurzeniu trzech sond ( S1-S2-S3)
- poziom przelewowy ( sonda S4 )sygnalizacja stanu awaryjnego,
- możliwość zmiany pomp po upływie ustawionego czasu ciągłej pracy jednej,
ustawiany czas 0,5 ; 1,0 ; 1,5 h. ( lub wyłączenie tej funkcji)
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- zabezpieczenie przed równoczesnym rozruchem obu pomp po zaniku i powrocie napięcia,
- wizualizacja stanu pracy przepompowni na płycie czołowej sterownika
( praca- awaria pomp, aktualny poziom ścieków, ustawiony czas pracy ciągłej, alarm),
- licznik godzin pracy dla każdej pompy,
- możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,

Do każdej szafki można zamówić bogate wyposażenie dodatkowe -np.gniazdo 230V, monitoring GSM, amperomierze, zabezpieczenie
przepięciowe, sterowanie sondą hydrostatyczną itp. Także inne nie wymienione po uzgodnieniu warunków technicznych i finansowych.

Atrakcyjna cena 3 700zł +VAT
