Sterownik zestawu 2-4 pomp "SP-7C"

Sterowanie przetwornikiem ciśnienia

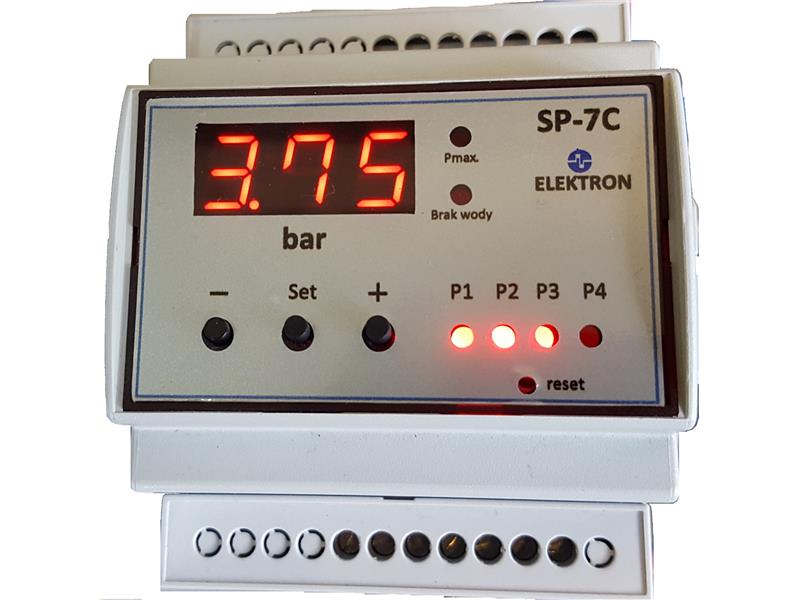

Sterownik zestawu 2-4 pomp "SP-7C"
Producent:
ELEKTRON, Conti Elektron

Mikroprocesorowy sterownik pomp jest przeznaczony do sterowania pracą max. czterech pomp pracujących w hydroforowych zestawach pompowych. Sterownik współpracuje z przetwornikiem ciśnienia posiadającym sygnał wyjściowy 4...20mA ( zakres mierzonego ciśnienia 0...9,99 bar ). Aktualna wartość mierzonego ciśnienia jest wyświetlona na wyświetlaczu ( 3-cyfry). Sterownik umożliwia zaprogramowanie dwóch progów sterowniczych ( „Pg"- wyłącz i „Pd"-załącz ) w mierzonym zakresie i zaprogramowanie odstępu czasowego załączania kolejnych pomp („to"- w zakresie 1...20 sek.).

Sterownik „SP-7C" realizuje sterowanie 2-4 pomp według następującego algorytmu:

- po spadku ciśnienia poniżej dolnego progu „Pd" – załącza się pompa P1, następnie po czasie „to" pompa P2 i kolejne w takich samych odstępach czasu,
- proces załączania kolejnych pomp zostanie zatrzymany w przypadku wzrostu ciśnienia powyżej dolnego progu „Pd",
- po przekroczeniu ciśnienia górnego „Pg" nastąpi wyłączenie pomp w kolejności P4....P1 ( jeśli pracowały cztery), każda następna pompa jest wyłączana po czasie „to".

Proces wyłączania zostanie przerwany po spadku ciśnienia poniżej górnego progu „Pg",

Zaprogramowany odstęp czasowy „to'' zapobiega także równoczesnemu rozruchowi pomp po zaniku i powrocie napięcia zasilającego.

Sterownik realizuje także pracę przemienną – w każdym następnym cyklu jako pierwsza załącza się pompa, która w poprzednim załączała się jako druga. Przy trzech pompach pracujących w zestawie w kolejnych cyklach pompy będą załączane w kolejności : P1→P2→P3 ; P2→P3→P4 ; P3→P4→P1.

Funkcja przemienności pomp działa jeśli czas między wyłączeniem wszystkich pomp a rozpoczęciem kolejnego cyklu załączania jest większy od ustawionego „to"( max. 20 sek.).

Możliwość odstawienia dowolnych pomp z układu pracy automatycznej np. z powodu awarii. Diody P1...P4 są zgaszone dla pomp odstawionych, mrugają dla pomp wybranych do pracy automatycznej i świecą się światłem ciągłym dla pomp mających pracować.

Wejście na dodatkowy sygnał ciśnienia Pmax. ( np. z zewnętrznego wyłącznika ciśnieniowego) – do awaryjnego wyłączenia pomp ( zapali się lampka Pmax.). Sterownik wyłączy pompy jeśli ciśnienie Pmax. trwa dłużej niż ustawiony czas w zakresie 0÷ 9 sek.

Wejście na dodatkowy sygnał suchobiegu ( np. z głowicy wkręconej na rurociągu ) , z lampką informująca o wyłączeniu pomp z powodu suchobiegu.

Prosty sposób programowania sterownika -trzy przyciski „-" „SET" „+"

Atrakcyjna cena sterownika 545 zł netto.

Więcej informacji + instrukcja do pobrania na stronie : KLIKNIJ TUTAJ
