Sterowniki silników krokowych

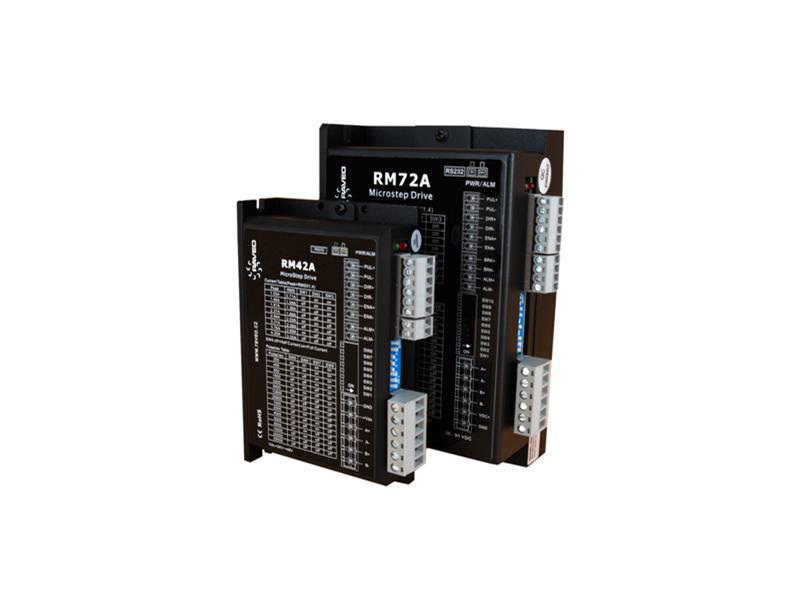

Sterowniki do silników krokowych RAVEO

• Sterowanie 2-fazowymi silnikami krokowymi
• Modulacja PWM – regulacja częstotliwości
• Microstepping: do 51,200 kroków/obrót
• Zasilacz
• Prąd wyjściowy fazy 1 do 7,2 A
• Maks. częstotliwość: 200 kHz
• Logika sterowania 5 lub 24V

  Pobierz katalog silników krokowych i sterowników RAVEO - Pobierz katalog

  Parametry / Typ RM42A RM72A
  Napięcie wejściowe
  Maks. prąd sygnałów sterujących max. 16 mA
  Metoda kontroli regulacja częstotliwości/sterowanie impulsowe
  Wyjściowy prąd fazowy dla silnika 1 do 4,2 A 2,4 do 7,2 A
  Maksymalna częstotliwość wejściowa 200 kHz
  Microstepping (p/ot.) 200, 400, 800, 1000, 1600, 2000, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 20000, 25600, 40000, 51200
  Kontrola 1-puls lub 2-puls (wybierane za pomocą przełącznika DIP). 1-puls: STEP/DIR, 2-pulsacyjny: CW/CCW (domyślnie: 2-pulse)
  Kierunek obrotów CW/CCW (wybór za pomocą przełącznika DIP). Służy do zmiany kierunku obrotów silnika (wartość domyślna: CW).
  Funkcje ochronne Zabezpieczenie przeciwprzepięciowe, zabezpieczenie nadprądowe, wejścia izolowane optycznie
  Sygnał wyjściowy alarmy wł/wył, nadprądowe i nadnapięciowe
  Temperatura pracy Od 0°C do 50°C
  Wilgotność robocza 40 do 90 %
  Otoczenie pracy Nie może być w bezpośrednim kontakcie z agresywnymi gazami, wodą, pyłem lub olejami
  Wymiary mm 75,5x118x25,5 97x151x42,5
  Waga Ok. 227 g Ok. 510 g
