Szafa dla 2 pompowej przepompowni ścieków

PT-1H ( IP66) -Sterowanie sondą hydrostatyczną

Szafa dla 2 pompowej przepompowni ścieków
Producent:
ELEKTRON, Conti Elektron

Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp zainstalowanych na przepompowni ścieków - praca pomp sekwencyjna z przemienną.

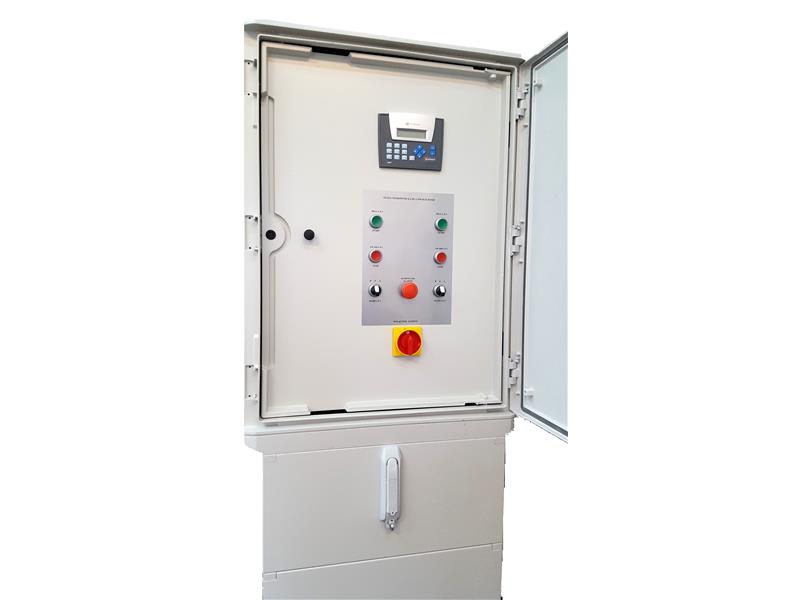

Szafki wykonane są z tworzyw termoutwardzalnych typ PT-1H ( IP-66) , przeznaczone do zabudowy zewnętrznej ( z fundamentem ), zamykane na zamek patentowy. Szafki z fundamentem mogą być wkopane w ziemię obok przepompowni lub na postumencie. Szafki bez fundamentu mogą być montowane na ścianie w pomieszczeniach.

Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik Jazz JZ20-R31 firmy Unitronics - zainstalowany w szafie ( na drzwiach wewnętrznych). Pompy sterowane są sondą hydrostatyczną + dodatkowe 2 sondy pływakowe dla poziomów skrajnych.

Główne funkcje sterownicze :

- sterowanie trzema poziomami z sondy hydrostatycznej w układzie pracy automatycznej,
- zastosowany sterownik JAZ20-R31 UNITRONIC z 2 linijkowym wyświetlaczem tekstowym,
- zabezpieczenie różnicowo-prądowe ,
- zabezpieczenie przed zanikiem faz zasilających oddzielne dla każdej pompy,
- zabezpieczenie przeciążeniowe każdej pompy,
- zabezpieczenie przed suchobiegiem ( dolny poziom S1 z sondy hydrostatycznej +pływak  suchobiegu Smin.)
- sterowanie ręczne lub automatyczne oddzielnie dla każdej pompy,
- sterowanie ręczne z pominięciem sterownika,
- awaryjna ( automatyczna) praca wybranej pompy w układzie ręcznym między dwoma pływakami - - w przypadku awarii sondy hydrostatycznej lub sterownika, sterowanie pomp sekwencyjne - dwa - poziomy załączenia , jeden poziom wyłączenia,
- praca pomp przemienna - praca równoległa przy wzroście poziomu mimo pracy jednej pompy,
- poziom przelewowy ( sonda Smax. – pływak) ) – sygnalizacja stanu awaryjnego,
- możliwość zmiany pomp po upływie ustawionego czasu ciągłej pracy jednej – ustawiany czas od 1 do 59 minut, lub wyłączenie tej funkcji,
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- zabezpieczenie przed równoczesnym rozruchem obu pomp po zaniku i powrocie napięcia,

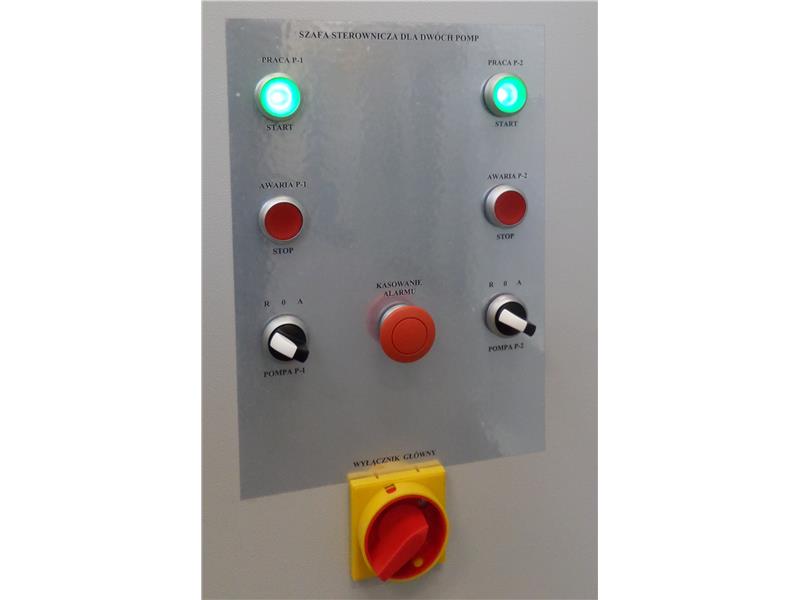

- wizualizacja stanu pracy przepompowni na płycie czołowej sterownika ( praca- awaria pomp, aktualny poziom ścieków, ustawiony czas pracy ciągłej, alarm, czas pracy pomp, ilości załączeń),
- zewnętrzna sygnalizacja alarmowa,
- licznik godzin pracy dla każdej pompy i ilości załączeń w sterowniku,
- możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,

Cena netto szafy sterowniczej od 7 150zł

Wiecej informacji + instrukcja do pobrania na stronie : KLIKNIJ TUTAJ



Dystrybutor

ELEKTRON s.c.

Adres: Dolina Zielona 46a, 65-154 Zielona Góra
Nr telefonu: 068/ 326-78-10 Pokaż numer
Faks: 068/ 326-78-10 Pokaż numer
Adres e-mail: elektron@zgora.com.pl
WWW: www.elektron.zgora.com.pl
