Szafa PT-41C dla 2 pompowej przepompowni

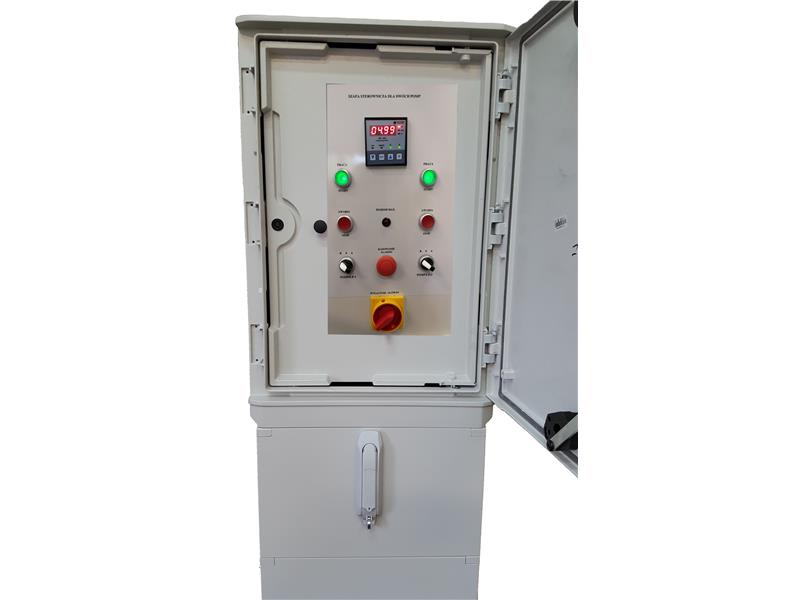

Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp zainstalowanych na przepompowni ścieków ( wody) - praca pomp sekwencyjna z przemienną, rozruch bezpośredni. Szafki wykonane z tworzywa ( obudowy typu HYDRA FH46 o szczelności IP-66) , przeznaczone do zabudowy zewnętrznej z fundamentem do wkopania w ziemię lub postumentem do posadowienia na płycie betonowej. Wymiar szafki 438x 618 x 251 fundamentu do wkopania 431 x916x 245.

Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik SP-4C –zainstalowany w szafie ( na szynie DIN).

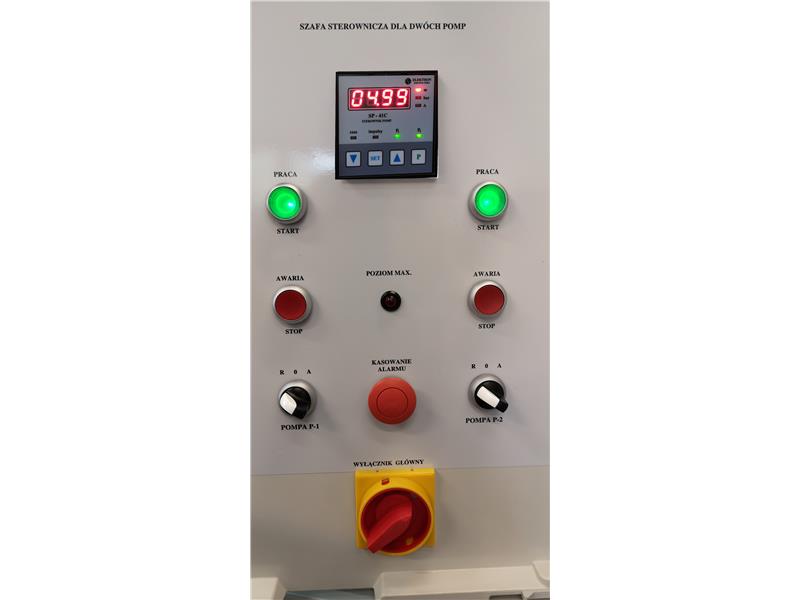

Układ sterowania i wizualizacji stanu pracy przepompowni zainstalowany jest na drzwiach wewnętrznych. Przyciski sterowania ręcznego są podświetlane, sygnalizując jednocześnie stan pracy pomp :start/praca ; stop/awaria. Ponadto na pulpicie dioda dla poziomu Pmax. ( pływak) i przycisk kasowania alarmu. W czasie pracy wyświetlany jest na sterowniku aktualny poziom ścieków (wody) i także stan pracy pomp P1; P2 ( diody 4-ro funkcyjne )

Wyposażenie i funkcje sterownicze

• zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
• wyłącznik główny,
• zabezpieczenie różnicowo-prądowe,
• zabezpieczenie przed zanikiem faz zasilających ( ZF-61),
• zabezpieczenie przeciążeniowe każdej pompy ( Z-MS),
• wyświetlacz aktualnego poziomu ( 4 cyfry) – z rozdzielczością 1 cm w zakresie 0...15 m,
• sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
• 3 progi sterownicze do ustawienia w sterowniku ; S1 ( dolny); S2 ( środkowy) ; S3 (górny),
• praca pomp przemienna ( między poziomami S1 i S2), z równoległą ( przy poziomie S3),
• praca pomp w układzie automatycznym lub ręcznym ( z pominięciem sterownika)
• możliwość zmiany pomp po ustawionym czasie ciągłej pracy jednej - ustawiany czas 1....90
• minut ( lub wyłączenie tej funkcji),
• możliwość odstawienia dowolnej pompy (np. w czasie serwisowania), jest wtedy pomijana
• w algorytmie sterowania,
• automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
• zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia,
• cztero-funkcyjne diody stanu pracy pomp P1 ; P2 w sterowniku,
• ustawiany zakres sondy hydrostatycznej w zakresie od 1...15 m,
• zabezpieczenie przed suchobiegiem dodatkowym pływakiem,
• możliwość kontrolowanego wypompowania ścieków poniżej suchobiegu – przy sterowaniu
• ręcznym z pominięciem sterownika,
• stan suchobiegu ( z sondy pływakowej ) sygnalizowany napisem na wyświetlaczu,
• sterowanie ręczne pomp z pominięciem sterownika. W przypadku awarii sterownika lub sondy
• hydrostatycznej praca automatyczna jednej lub dwóch pomp między dwoma pływakami ( Pmin. i
• Pmax.) – po ustawieniu przełączników pracy pomp w pozycję „R",
• dodatkowy pływak Pmax. dla poziomu max. podłączony poza sterownikiem + czerwona dioda
• „poziom max" na pulpicie,
• licznik godzin pracy dla każdej pompy – odczyt w sterowniku,
• licznik ilości załączeń dla każdej pompy – odczyt w sterowniku,
• wyjście alarmowe (napięciowe 12V/200mA) dla stanu awarii pomp P1; P2 , poziomu max
• ( aktywne przy pracy automatycznej obu pomp),
• zewnętrzny sygnalizator świetlno/dźwiękowy ( 12V) – działa tylko przy pracy automatycznej obu
• pomp,
• przycisk kasowania alarmu świetlno-dźwiękowego na pulpicie ( diody alarmu w sterowniku i
• poziomu max. zgasną po ustąpieniu przyczyny alarmu).

Więcej informacji + instrukcja do pobrania w naszym sklepie KLIKNIJ TUTAJ

Atrakcyjna cena szafki od 7 950 zł + VAT
