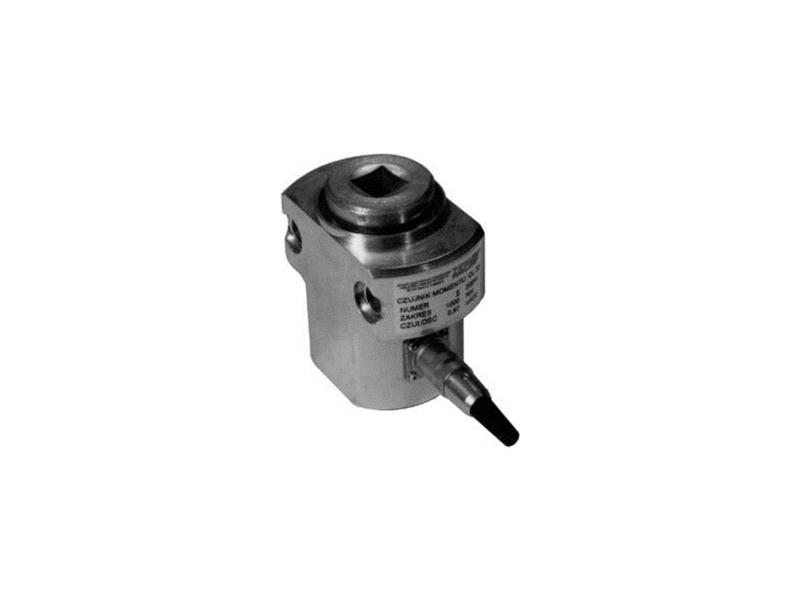

Tensometryczny czujnik momentu CL 22
- Producent:
- ZEPWN
Tensometryczny czujnik momentu typ CL 22 przeznaczony jest do pomiaru momentów statycznych w takich urządzeniach, jak klucze dynamometryczne, hamulce silników spalinowych i podobne.
Przetwarzanie mierzonego momentu realizowane jest za pomocą elementu sprężystego w postaci metalowej tulei oklejonej tensometrami foliowymi połączonymi w układ pełnego zrównoważonego i skompensowanego mostka.
W połączeniu z układami pomiarowymi produkowanymi przez ZEPWN stanowi precyzyjny i niezawodny tor pomiaru momentu.
Podstawowe parametry techniczne:
Zakres [Nm]: 10; 20; 50; 100; 200; 500; 1000; 2000; 3000
Konfiguracja: R1, R2
Sygnał wyjściowy [mV/V] :1 - R1, 2 - R2
Klasa dokładności: 0,05 lub 0,1
Napięcie zasilania nominalne: [V] 10
Rezystancja tensometrów: [Ohm] 350
Rezystancja wejściowa [Ohm]: 380 ± 5
Rezystancja wyjściowa [Ohm]: 350 ± 5
Powrót sygnału wyjściowego do zera po zdjęciu obciążenia nominalnego [%]: 0,03
Błąd pełzania dla obciążenia nominalnego [%/30 min] 0,03
Temperatura pracy [K]: 253 ÷ 373
Temperaturowy współczynnik czułości [%/10K]: ≤ 0,05
Temperaturowy współczynnik sygnału niezrównoważenia [%/10K]: ≤ 0,05
Temperatura kompensacji [K]: 273 ÷ 363
Maksymalne odkształcenie kątowe [°]: ≤ 10
Wyprowadzenie: Z1 - złącze LUMBERG,O1 - dławnica z odciążką
Stopień ochrony: IP40, IP68
Wymiary: zgodnie z rysunkiem
Materiał: stal, aluminium
Długość kabla: standardowo 0,5 m lub według życzenia
Przetwarzanie mierzonego momentu realizowane jest za pomocą elementu sprężystego w postaci metalowej tulei oklejonej tensometrami foliowymi połączonymi w układ pełnego zrównoważonego i skompensowanego mostka.
W połączeniu z układami pomiarowymi produkowanymi przez ZEPWN stanowi precyzyjny i niezawodny tor pomiaru momentu.
Podstawowe parametry techniczne:
Zakres [Nm]: 10; 20; 50; 100; 200; 500; 1000; 2000; 3000
Konfiguracja: R1, R2
Sygnał wyjściowy [mV/V] :1 - R1, 2 - R2
Klasa dokładności: 0,05 lub 0,1
Napięcie zasilania nominalne: [V] 10
Rezystancja tensometrów: [Ohm] 350
Rezystancja wejściowa [Ohm]: 380 ± 5
Rezystancja wyjściowa [Ohm]: 350 ± 5
Powrót sygnału wyjściowego do zera po zdjęciu obciążenia nominalnego [%]: 0,03
Błąd pełzania dla obciążenia nominalnego [%/30 min] 0,03
Temperatura pracy [K]: 253 ÷ 373
Temperaturowy współczynnik czułości [%/10K]: ≤ 0,05
Temperaturowy współczynnik sygnału niezrównoważenia [%/10K]: ≤ 0,05
Temperatura kompensacji [K]: 273 ÷ 363
Maksymalne odkształcenie kątowe [°]: ≤ 10
Wyprowadzenie: Z1 - złącze LUMBERG,O1 - dławnica z odciążką
Stopień ochrony: IP40, IP68
Wymiary: zgodnie z rysunkiem
Materiał: stal, aluminium
Długość kabla: standardowo 0,5 m lub według życzenia
Dystrybutor
ZEPWN sp. z o.o. sp.k. dawniej ZEPWN J. Czerwiński i Wspólnicy - sj
- Adres: ul. Kołłątaja 8, 05-270 Marki
-
Nr telefonu: 0 22 7812169 7712
-
Faks: 0 22 761 52 50
- E-mail: zepwn@zepwn.com.pl
- WWW: www.zepwn.com.pl
