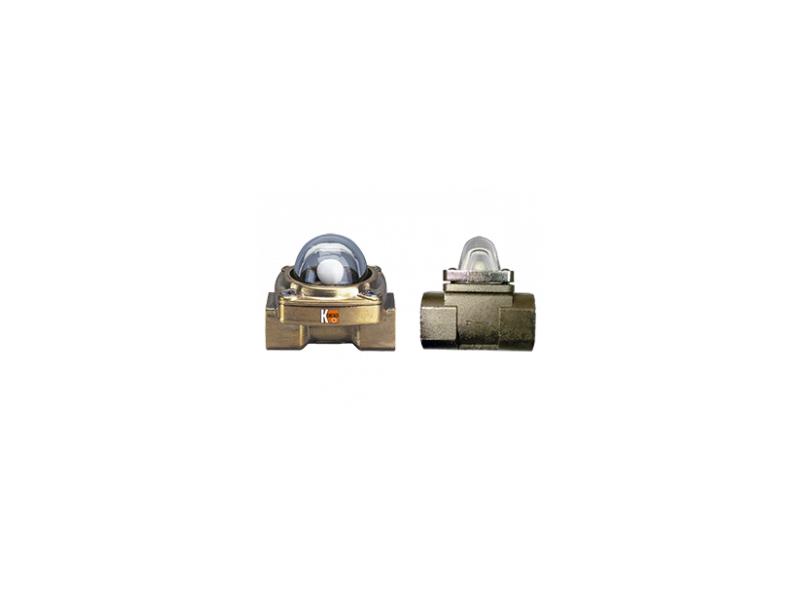

Wskaźnik przepływu z kulką DKB

Wskaźniki przepływu serii DKB firmy KOBOLD przeznaczone są do lokalnej wizualnej kontroli przepływu cieczy, głównie wody oraz mediów o podobnych właściwościach fizycznych. Urządzenia te działają w oparciu o prostą i niezawodną zasadę unoszenia kulki w strumieniu medium, co umożliwia szybki i jednoznaczny odczyt aktualnego przepływu.

Przepływające medium oddziałuje na kulkę umieszczoną w komorze pomiarowej zamkniętej kopułą ze szkła borokrzemowego. Wraz ze wzrostem natężenia przepływu kulka unosi się, a jej położenie względem podziałki umożliwia orientacyjną ocenę wartości przepływu. Taka konstrukcja pozwala na natychmiastową wizualną kontrolę pracy instalacji bez konieczności stosowania zasilania lub elektroniki.

Wskaźniki DKB przeznaczone są do montażu poziomego. Dostępne są wykonania z mosiądzu oraz stali nierdzewnej, z różnymi typami kulek (POM lub PTFE), co umożliwia dopasowanie przyrządu do warunków pracy, temperatury oraz ciśnienia medium. Dzięki zwartej budowie i niewielkim stratom ciśnienia wskaźniki DKB doskonale sprawdzają się w instalacjach pomocniczych i procesowych.

Urządzenia tej serii znajdują zastosowanie m.in. w instalacjach chłodzenia, układach płukania, instalacjach wody zdemineralizowanej, instalacjach kondensatu oraz w systemach dozowania i monitoringu procesów technologicznych.

Główne zalety wskaźników przepływu DKB:

• prosta i niezawodna zasada działania z unoszoną kulką
• brak zasilania i elementów elektronicznych
• natychmiastowa wizualna kontrola przepływu
• solidna konstrukcja do zastosowań przemysłowych
• kopuła ze szkła borokrzemowego odporna na temperaturę
• szeroki zakres dostępnych średnic i zakresów wskazań
• niskie straty ciśnienia

Dane techniczne:

• Zakres wskazania: 0,05 - 15 ... 0,14 - 105 l/min wody
• Połączenie: G ⅛ ... 1 (G 1½) wewn., ⅛ ...1" NPT wewn.
• Materiał: mosiądz, Kulka: POM lub PTFE, stal nierdzewna, Kulka:PTFE
• Ciśnienie maks.: 6 bar / 16 bar
• Temperatura maks.: 120 °C / 200 °C
