Wyświetlacz wtyczkowy AUF

Wyświetlacz wtyczkowy AUF
Do przetworników z wyjściem 4–20 mA i wtyczką EN 175301-803 (DIN 43650, forma A)

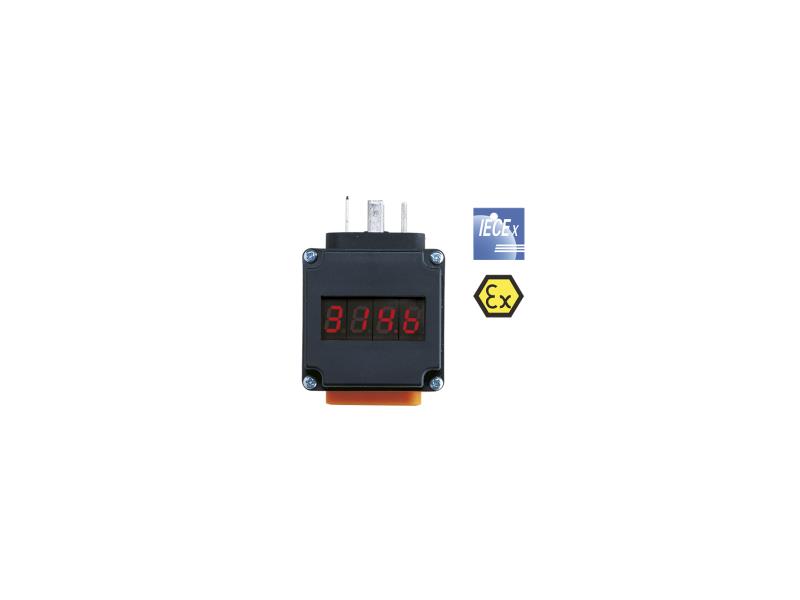

Wyświetlacz wtyczkowy AUF firmy KOBOLD jest uniwersalnym lokalnym wskaźnikiem wartości procesowych, przeznaczonym do współpracy z przetwornikami wyposażonymi w analogowe wyjście prądowe 4–20 mA oraz złącze EN 175301-803 forma A. Urządzenie montowane jest bezpośrednio pomiędzy wtyczką a gniazdem przetwornika („sandwich"), dzięki czemu nie wymaga dodatkowego okablowania ani zewnętrznego zasilania – wyświetlacz jest zasilany bezpośrednio z pętli prądowej 4–20 mA.

AUF wyposażony jest w 4-cyfrowy wyświetlacz LED (czerwony) o bardzo dobrej czytelności, umożliwiający lokalny odczyt mierzonych wielkości, takich jak przepływ, ciśnienie, poziom czy temperatura. Wskazanie może być swobodnie skalowane, a pozycja przecinka dziesiętnego, czas uśredniania (gate time) oraz parametry sygnalizacji są programowane z poziomu klawiatury. Wszystkie nastawy zapisywane są w nieulotnej pamięci EEPROM, co zabezpiecza konfigurację w przypadku zaniku zasilania.

Wyświetlacz może być obracany skokowo co 90°, co pozwala dopasować orientację odczytu do pozycji montażu czujnika. Opcjonalnie dostępna jest wersja z wyjściem typu otwarty kolektor, umożliwiająca realizację funkcji progu alarmowego, a także wykonanie przeciwwybuchowe (ATEX / IECEx) do zastosowań w strefach zagrożonych wybuchem.

Główne zalety wyświetlacza AUF:

• zasilanie bezpośrednio z pętli 4–20 mA (brak dodatkowego zasilania)
• szybki montaż wtykowy na przetworniku
• czytelny 4-cyfrowy wyświetlacz LED
• swobodna skalowalność wskazania
• pamięć EEPROM - brak utraty nastaw po zaniku zasilania
• możliwość obrotu wyświetlacza co 90°
• opcjonalne wyjście progowe (otwarty kolektor)
• dostępne wykonanie Ex (ATEX / IECEx)

Dane techniczne:

• typ urządzenia: wyświetlacz wtyczkowy („plug-on")
• sygnał wejściowy: 4–20 mA
• zasilanie: z pętli prądowej 4–20 mA
• spadek napięcia: ≤ 5 V
• zakres wskazań: -1999 ... +9999
• wyświetlacz: 4-cyfrowy LED, czerwony
• klasa dokładności: 0,2% zakresu ±1 cyfra
• częstotliwość odświeżania: ok. 3 pomiary/s
• czas uśredniania (gate time): 0,3 ... 20 s (nastawny)
• obsługa: 2 przyciski programujące
• wyjście opcjonalne: otwarty kolektor (PNP, max. 90 mA)
• połączenie elektryczne: EN 175301-803 forma A (DIN 43650)
• temperatura pracy: 0 ... +60°C
• stopień ochrony: IP65
• wykonanie Ex (opcjonalnie): ATEX II 2G Ex ib IIC T4 Gb / IECEx

Wyświetlacz wtyczkowy AUF znajduje zastosowanie jako lokalny wskaźnik wartości procesowych w instalacjach przemysłowych, HVAC, automatyce procesowej oraz w aplikacjach laboratoryjnych – wszędzie tam, gdzie wymagany jest prosty, niezawodny i szybki odczyt sygnału 4–20 mA bez ingerencji w instalację elektryczną.
