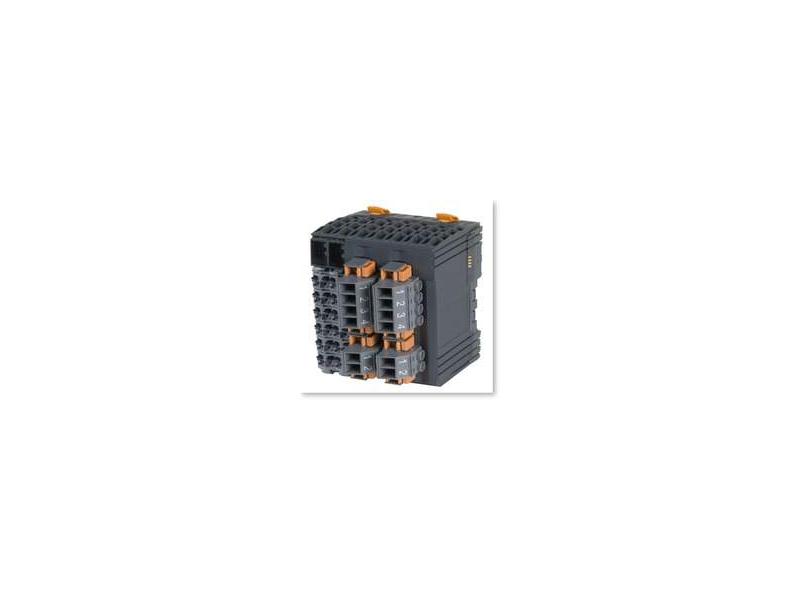

X20CM0985: moduł pomiarowy parametrów sieci energetycznej

Prezentowany produkt jest specjalizowanym modułem I/OI systemu B&R X20. W tym systemie moduły mogą stanowić części składowe bądź to zdalnej stacji I/O lub też lokalnego sterownika PLC.
Opracowaniu niniejszego modułu przyświecała głównie idea wsparcia "zielonej energii".
Ten wysoce specjalizowany moduł posiada bogaty wachlarz funkcji diagnostycznych i pomiarowych. Umożliwia realizację między innymi następujących zadań i aplikacji :
-) synchronizacja dwóch sieci na podstawie pomiaru różnicy napięć i przesunięcia fazowego - idealne rozwiązanie dla elektrowni wiatrowych, wodnych czy też napędzanych biogazem,
-) pomiar prądu i napięcia fazowego w sieciach energetycznych
-) pomiar średniej wartości prądu i napięcia,
-) pomiar prądu przewodu neutralnego,
-) pomiar mocy czynnej, biernej, pozornej,
-) pomiar współczynnika mocy cos(fi),
-) pomiar częstotliwości.

Moduł posiada pięć tranzystorowych wyjść cyfrowych o napięciu 24V i o obciążeniu 0.1A, jedno wyjście cyfrowe przekaźnikowe na napięcie stałe do 30V lub napięcie zmienne do 230V o obciążeniu w obu przypadkach do 1.0A.

Wyjście przekaźnikowe ma szereg funkcji i może informować użytkownika o zbyt wysokim lub zbyt niskim napięciu, przekroczeniu wartości maksymalnej lub minimalnej częstotliwości, asymetrii napięcia, asymetrii prądu, wyznaczonym prądzie przewodu zerowego, zwarciu obwodu prądowego, przekroczeniu prądu znamionowego itp.

Jedno z wyjść tranzystorowych pełni rolę licznika i można podłączyć je do zewnętrznego licznika energii elektrycznej. Moduł wyposażono w trzy wejścia analogowe do pomiaru prądu 1.0A lub 5.0A (w zależności od podłączenia) przeznaczone do pomiaru prądu płynącego w sieci energetycznej poprzez przekładniki prądowe.
Analogowe wejścia napięciowe przeznaczone na napięcie zmienne do 480V (maksymalnie 528V) z zabezpieczeniem przepięciowym pozwalają na bezpośrednie dołączenie do przewodu czynnego.
