Alternatywa dla przemienników częstotliwości średniego napięcia.

Starter częstotliwościowy MFS

Problemy z rozruchem silników średniego napięcia? Udary mechaniczne i prądowe? Rozruch częstotliwościowy przy pomocy przemiennika częstotliwości? Na wszystkie te pytania odpowiedzią jest starter częstotliwościowy średniego napięcia serii MFS marki Severn Drives&Energy. Jedyna alternatywa rozruchu częstotliwościowego dostępnego obecnie przy stosowaniu przemiennika częstotliwości.

Starter częstotliwościowy MFS (z ang. Multi Frequency Starter) bo o nim mowa, jest innowacyjnym w skali światowej starterem częstotliwościowym do łagodnego rozruchu silników asynchronicznych i synchronicznych średniego napięcia. Rozwiązuje on największą wadę standardowych układów rozruchowych (np. soft starter), tj. mały moment rozruchowy, dochodzący najczęściej do 30-40 % momentu znamionowego.  MFS dzięki opatentowanej metodzie, wykorzystuje stopniową zmianę częstotliwości i bezstopniową regulację napięcia poprzez odpowiednie wysterowanie zabudowanych tyrystorów. Zbliżoną metodę wykorzystywano do rozruchu częstotliwościowego przy pomocy przemienników częstotliwości poprzez sterowanie skalarne, zachowując stały stosunek napięcia do częstotliwości. Ma to na celu zachowanie stałego strumienia magnetycznego w silniku, a przez co osiągnięcie maksymalnego momentu silnika.

Stosunkowo nowo wdrożona technologia, staje się najbardziej ekonomiczną dostępną technologią rozruchu silników średniego napięcia. MFS posiada układ stopniowej częstotliwości 12,5 Hz – 25 Hz – 50 Hz, gdzie poprzez odpowiednie utrzymywanie stosunku napięcia do częstotliwości ograniczany jest prąd rozruchowy zachowując do 90% momentu maksymalnego silnika. Jest to aktualnie jedyna alternatywa rozruchu silników średniego napięcia dostępna na rynku, w stosunku do rozruchu przy pomocy przemiennika częstotliwości.

W celu uniknięcia naprężeń mechanicznych związanych z nagłym zatrzymaniem (np. przenośniki taśmowe) lub efektu uderzenia wodnego (w aplikacjach pompowych), startery MFS posiadają również funkcję łagodnego zatrzymania. Analogicznie do rozruchu ze zmienną częstotliwością i napięciem posiadają stopniowanie częstotliwości 50 Hz – 25 Hz – 12,5 Hz w przypadku startera trójstopniowego lub 50 Hz – 25 Hz w przypadku startera dwustopniowego.

Startery MFS mają zastosowanie praktycznie w każdej gałęzi przemysłu w rozruchach silników bez obciążenia lub z obciążeniem o lekkim i ciężkim rozruchu (pompy, wentylatory, sprężarki, młyny, miksery, przenośniki taśmowe itp.).

Seria MFS zbudowana jest w systemie modułowym, pozwalającym na prostą wymianę poszczególnych modułów (kaset) urządzenia. Opcjonalnie MFS może posiadać stycznik obejściowy lub układ rozruchu maksymalnie do 4 silników (w trybie równoległym lub sekwencyjnym).

Panel rozrusznika umożliwia wprowadzenie charakterystyki rozruchowej tj. charakterystyki narastania napięcia, ograniczenia prądu rozruchowego do stałej wartości, łagodnego i nagłego zatrzymania oraz innych metod kontroli startu/stopu.

Pełna rodzina MFS obejmuje napięcia 2,3 kV, 3,3 kV, 4,16 kV, 6 kV, 6,6 kV, 10 kV, 11 kV oraz 13,8 kV. Standardowe wykonania starterów MFS obejmuje zakres mocy od 160 kW do 50 MW.

W celu zdalnego sterowania i kontroli urządzenia, starter wyposażony jest standardowo w interfejs komunikacyjny Modbus, Profibus lub RS-485 oraz w moduł zabezpieczeń silnika.

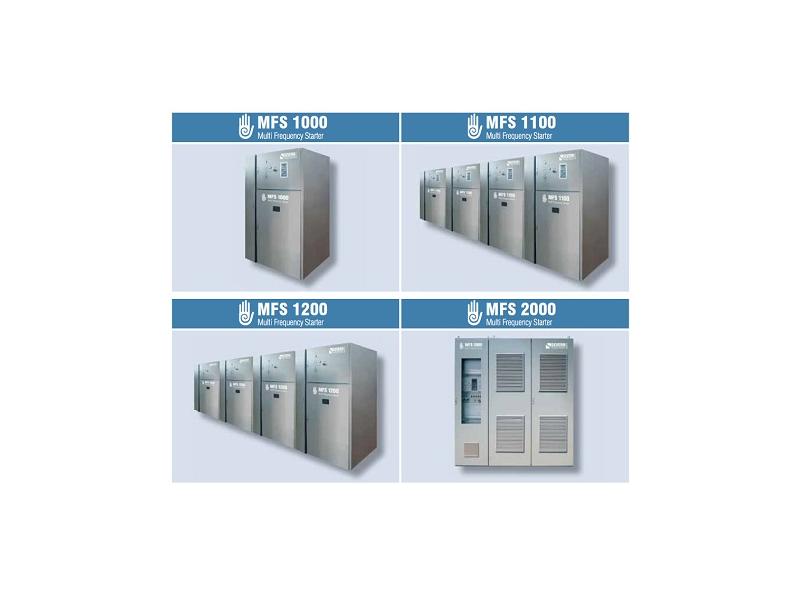

Wśród dostępnych modeli serii MFS możemy wyróżnić:

• MFS 1000, czyli starter do rozruchu pojedynczego silnika
• MFS  1100 : układ niezależnego rozruchu do 4 silników, zasilanie na wspólną szynę zasilającą dla maksymalnie czterech starterów
• MFS  1200 : do sekwencyjnego rozruchu kilku silników przy pomocy pojedynczego startera

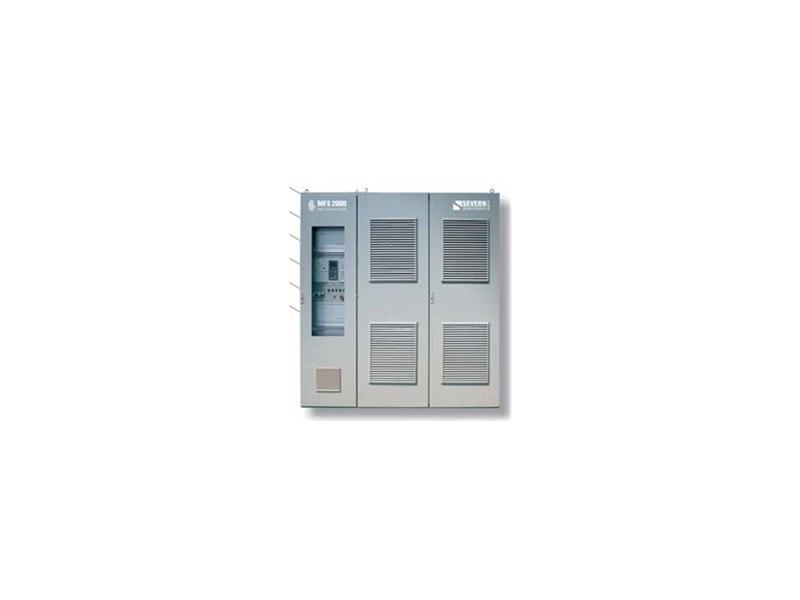

• MFS  2000 : starter dużej mocy od 5,5MW do 50 MW

Starter MFS będzie prezentowany na stoisku firmy Introl w czasie nadchodzących targów ENERGETAB w Bielsku-Białej (17 – 19 września 2013). Serdecznie zapraszamy!
