Automatyka prosta jak klocki LEGO

Automatyka prosta jak klocki LEGO

Pewna tajwańska firma opracowała system do tworzenia niestandardowych systemów automatyki poprzez modułowe łączenie bloków funkcyjnych na płytkach drukowanych.

System Tibbo Technology opiera się na założeniu, że nie ma dwóch identycznych projektów automatyki, co pozwala użytkownikom na tworzenie różnych kombinacji, których efektem jest unikalny system.

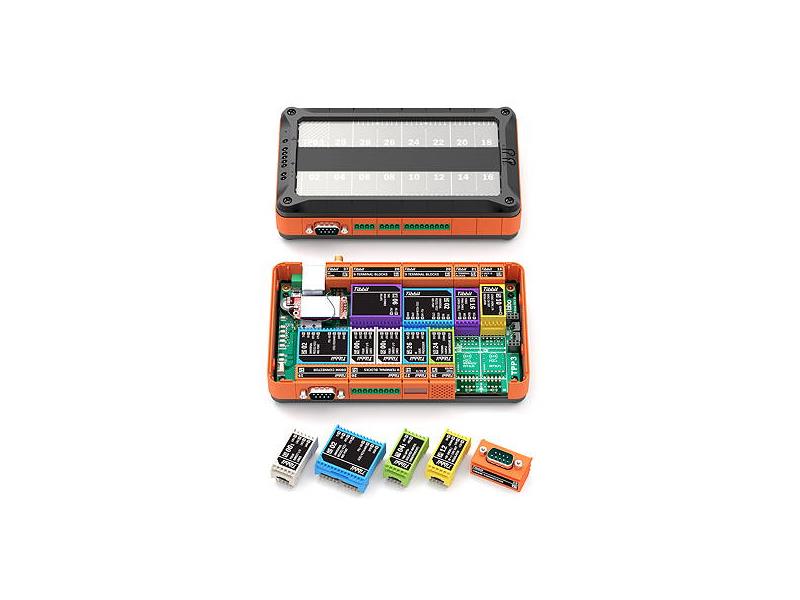

Sercem układu są bloki wbudowanych wejść/wyjść oraz moduły funkcyjne, zwane Tibbitami. Mieszczą się w plastikowych kolorowych obudowach. Tibbity są podzielone na moduły Tibbit oraz złącza Tibbit. Moduły obejmują takie elementy, jak przetworniki analogowo-cyfrowe, zasilacze 5V, moduły PWM, switche PoE oraz karty rozszerzeń RS-232/422/485. Tibbity są przeznaczone do podłączenia do płytki PCB Tibbo Project, zwanej TPP.

Każdy TPP może pomieścić wiele modułów Tibbit i szereg złączy. PCB zawierają niezbędne minimum operacyjne, którym jest procesor, port Ethernet oraz prosty układ zasilania. Istnieje kilka rozmiarów płytek TPP, które mogą pomieścić różną liczbę Tibbitów.

TPP są programowane za pomocą łatwego języka nazwie Tibbo Basic, który dostosowany jest do sterowania, automatyki i aplikacji sieciowych. Język jest uzupełnione o szereg obiektów programowych. Na przykład, istnieją obiekty do obsługi protokołów TCP, UDP oraz http, komunikacji szeregowej, WiFi, GPRS, przechowywania danych, obsługi LCD i panelu sterowania oraz wiele innych funkcji.

Aplikacje w Tibbo Basic są tworzone za pomocą bezpłatnego pakietu oprogramowania z wbudowanym debuggerem. Dzięki temu, użytkownicy mogą przesyłać swoje aplikacje na do TPP oraz cross-debugować poprzez sieć Ethernet, bez potrzeby specjalnego sprzętu debugującego.

Ostatnim elementem sprzętu w systemie jest gama modeli obudów zwanych Tibbo Project BOX (TPB). Pozwalają aranżować cały system w szeregowo ustawiane ramki. Półprzezroczysta plastikowa przednia pokrywa pozwala użytkownikom podglądać status diod LED modułów Tibbit zainstalowanych wewnątrz.

Do tworzenia i oceny potrzeb aplikacyjnych systemów automatyki opartych na TPS, Tibbo stworzyła konfigurator online, który pozwala użytkownikom organizować swoje projekty. Zatwierdzone konfiguracje mogą być zamówione online.

(rr)
