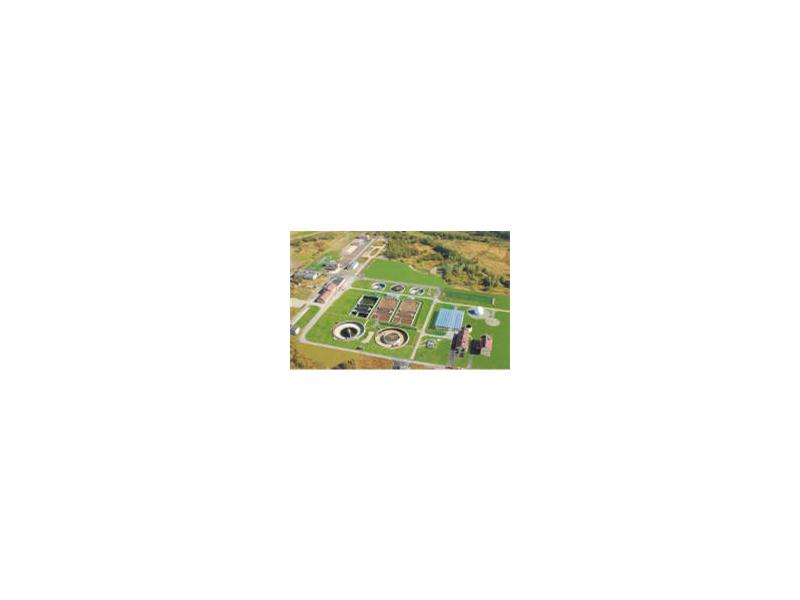

Coraz większą wagę zaczynamy przykładać do jakości usług komunalnych, oczekując jej w szczególności od przedsiębiorstw użyteczności publicznej. Działania tych firm mają ogromne znaczenie dla lokalnych społeczności. Brak wody, przerwy w dostawie prądu, gazu czy odbiorze odpadów grożą poważnymi konsekwencjami dla ludzi oraz często wiążą się z niekorzystnymi efektami ekonomicznymi. Poza „czystą” automatyką budynkową i przemysłową liczną grupą aplikacji stanowią projekty wykonywane w przedsiębiorstwach użyteczności publicznej. Doskonałym przykładem takiej aplikacji jest modernizacja oczyszczalni ścieków Karkoszka II w Wodzisławiu Śląskim przeprowadzona przez tyską firmę CARBOAUTOMATYKA. Karkoszka II jest oczyszczalnią biologiczno-przepływową z trzema reaktorami i instalacją przeróbki osadu na biogaz. Maksymalna moc przerobowa oczyszczalni (wydajność) wynosi 15 tys. m3 ścieków na dobę.

Ze względu na dużą rozległość obiektu (8,5 ha) opracowano i wdrożono system sterowania o inteligencji rozproszonej. Układ nadrzędnego sterowania i wizualizacji składa się ze stanowiska dyspozytorskiego wyposażonego w system wizualizacji firmy Axeda oraz sieci sterowników PCD firmy SAIA i aparatury pomiarowej różnych firm. Szkielet sieci oparty jest o standard PROFIBUS DP i zawiera 12 stacji sterownikowych, do których podłączone są podsieci przeznaczone dla aparatury kontrolno-pomiarowej (standard Modbus). W sieci pracuje łącznie 84 urządzeń. Stacje sieci PROFIBUS DP zostały umieszczone w newralgicznych węzłach obiektowych. Dane przekazywane pomiędzy stacjami wykorzystywane są do realizacji algorytmów sterowania całym obiektem oraz wizualizacji procesu. Koncentratorem danych jest sterownik SAIA-Burgess zabudowany w dyspozytorni. Udostępnia on dane stacji wizualizacyjnej oraz steruje pracą tablicy synoptycznej. Jest on również odpowiedzialny za przesył parametrów sterowania pomiędzy poszczególnymi węzłami obiektowymi. W przypadku awarii sieci każda ze stacji może pracować jako samodzielny węzeł obiektowy. Dzięki modernizacji zredukowano do minimum ilość czynności wykonywanych przez obsługę, a co za tym idzie zmniejszono koszty użytkowania oczyszczalni.
