Certyfikacja Single-Pair Ethernet w sieciach przemysłowych

Single-Pair Ethernet przenosi komunikację IP bliżej czujników, elementów wykonawczych i urządzeń automatyki. Jedna skręcona para może służyć do transmisji danych, a w odpowiedniej architekturze również do zasilania urządzenia. Upraszcza to Ethernet przemysłowy, ale nie zwalnia z odbioru toru. Uruchomiona komunikacja nie jest jeszcze dowodem, że okablowanie zachowuje wymagany margines i będzie stabilne po rozbudowie instalacji.

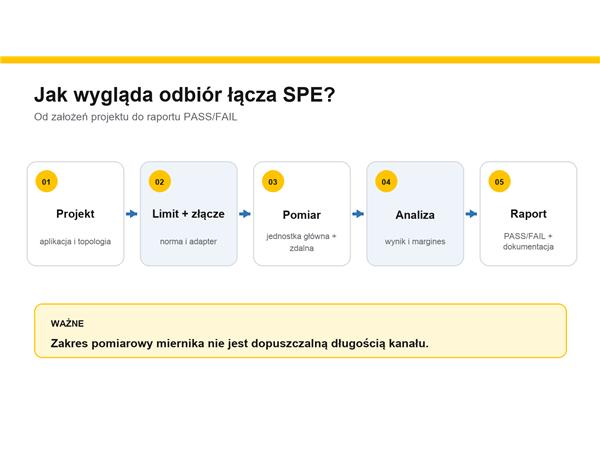

Rys. 1. Proces odbioru i certyfikacji łącza Single-Pair Ethernet.

SPE to nie „zwykły Ethernet na dwóch żyłach”

W klasycznej sieci biurowej instalator najczęściej pracuje z czterema parami i złączem RJ45. W SPE tor ma jedną parę, inne interfejsy połączeniowe i limity dobrane do konkretnej aplikacji. Standard IEEE 802.3cg opisuje między innymi warstwę fizyczną 10BASE-T1L, która przy odpowiednim kablu i spełnieniu budżetu toru umożliwia komunikację na dystansie do 1000 m. Nie jest to jednak uniwersalny limit każdej instalacji SPE. Wymagania dla projektowanego kanału wynikają z wybranej klasy i dokumentu odniesienia. ANSI/TIA-568.5 określa parametry zbalansowanego okablowania jednoparowego, jego komponentów, łączy i kanałów.

To rozróżnienie ma praktyczne znaczenie. Tester, który jedynie pokaże ciągłość przewodów albo zestawi połączenie z przełącznikiem, nie potwierdzi zgodności całego toru z wybranym limitem. Do odbioru potrzebny jest przyrząd obsługujący właściwy standard, zakres częstotliwości oraz złącza zastosowane w instalacji.

W automatyce procesowej SPE występuje także jako Ethernet-APL. Warstwa ta bazuje na 10BASE-T1L, ale wprowadza dodatkowe zasady projektowania i instalacji, między innymi dla środowisk wymagających ochrony przeciwwybuchowej. Certyfikacja kabla nie zastępuje więc weryfikacji całego segmentu APL.

Co powinien sprawdzić pomiar odbiorczy?

Pierwszy etap to mapa połączeń, długość i rezystancja pętli DC. Pozwalają wykryć zamianę żył, przerwę, zwarcie lub połączenie o nadmiernej rezystancji. To jednak dopiero początek. W zależności od wybranego limitu dla jakości transmisji kluczowe są także:

•  tłumienie wtrąceniowe (insertion loss) — pokazuje, jaka część sygnału jest tracona w torze;

•  straty odbiciowe (return loss) — ujawniają niedopasowania impedancji powodowane przez kabel, złącza lub błędy montażu;

•  TCL, czyli tłumienie konwersji poprzecznej — opisuje równowagę toru i jego podatność na zakłócenia wspólnobieżne;

•  opóźnienie propagacji — jest ważne przy ocenie kompletnego kanału i lokalizacji problemów.

W pojedynczej parze nie mierzy się NEXT pomiędzy parami tak jak w kablu czteroparowym. Nie oznacza to jednak, że zakłócenia przestają istnieć. W instalacji przemysłowej znaczenie mają równowaga toru, ekranowanie, sposób prowadzenia przewodów oraz przesłuch obcy od sąsiednich kabli. Wynik graniczny może wystarczyć podczas rozruchu, a stracić stabilność po dołożeniu kolejnych obwodów lub zmianie warunków elektromagnetycznych.

Certyfikacja, kwalifikacja i test łącza SPE to różne rzeczy

Test funkcjonalny odpowiada na pytanie, czy dwa urządzenia się komunikują. Kwalifikacja ocenia, czy istniejący tor jest w stanie obsłużyć określoną aplikację. Certyfikacja porównuje zestaw parametrów z limitem wskazanej normy i kończy się wynikiem PASS/FAIL oraz raportem.

W przypadku nowej instalacji raport jest podstawą technicznego odbioru i ułatwia przypisanie odpowiedzialności za usterkę. Żeby miał wartość, powinien wskazywać zastosowany limit, typ toru, użyte adaptery, numer przyrządu, stan kalibracji i wyniki szczegółowe. Zobacz urządzenia do wykonania takich pomiarów i przygotowania kompletnej dokumentacji dostępne w ofercie Interlab: https://interlab.pl/kategoria-produktu/mierniki-i-spawarki/pomiary-i-certyfikacja-lan. Certyfikacja SPE wymaga bowiem nie tylko właściwego miernika, lecz także świadomie wybranej konfiguracji testu. Sama tabelka z długością kabla nie jest raportem certyfikacyjnym.

Jak zaplanować odbiór instalacji SPE?

Najpierw trzeba określić aplikację, topologię oraz maksymalną długość przewidzianą przez projekt. Następnie wybiera się limit pomiarowy i ustala, czy badany będzie permanent link, czy kompletny kanał z przewodami przyłączeniowymi. Kolejny krok to dobór adapterów odpowiadających rzeczywistemu interfejsowi — w SPE spotyka się różne odmiany złączy z rodziny IEC 63171, a także rozwiązania dedykowane dla automatyki i motoryzacji.

Po kontroli wizualnej wykonuje się pomiar dwustronny z jednostką główną i zdalną. Wynik FAIL lub niewielki zapas do limitu należy analizować na wykresach, zamiast automatycznie wymieniać cały kabel. Przyczyną może być pojedyncze złącze, nadmiernie rozpleciona para, zbyt mały promień gięcia, nieprawidłowe uziemienie ekranu albo niewłaściwy komponent. Po naprawie test trzeba powtórzyć i zachować oba zestawy wyników.

Dobierając miernik, warto sprawdzić nie tylko listę obsługiwanych norm, lecz także dostępność właściwych adapterów, możliwość zapisu pełnych wykresów i wygenerowania jednolitej dokumentacji. Poznaj możliwości AEM TestPro z dedykowanymi adapterami SPE w pomiarach względem ANSI/TIA-568.5 oraz parametrów 10BASE-T1L: https://interlab.pl/produkt/aem-testpro-miernik-do-certyfikacji-okablowania. Maksymalnego zakresu pomiarowego przyrządu nie należy mylić z dopuszczalną długością kanału wynikającą z projektu i przyjętego limitu.

Dobrze przygotowany odbiór zamienia próbę „czy działa” w udokumentowaną ocenę jakości toru. W sieci przemysłowej ma to szczególną wartość: usterkę łatwiej usunąć przed uruchomieniem procesu niż po podłączeniu dziesiątek urządzeń i rozpoczęciu produkcji.
