Ciekawy sposób pomiaru 2D

TM-3000

Firma Keyence opracowała system pomiarowy 2D, który łączy w sobie rolę mikrometru laserowej, systemu wizyjnego oraz komparatora optycznego. TM-3000, którego okrzyknięto pierwszym na świecie liniowym mikrometrem 2D, może być stosowany zarówno do kontroli na szybkich liniach produkcyjnych, jak i do tzw. pomiaru i kontroli offline.

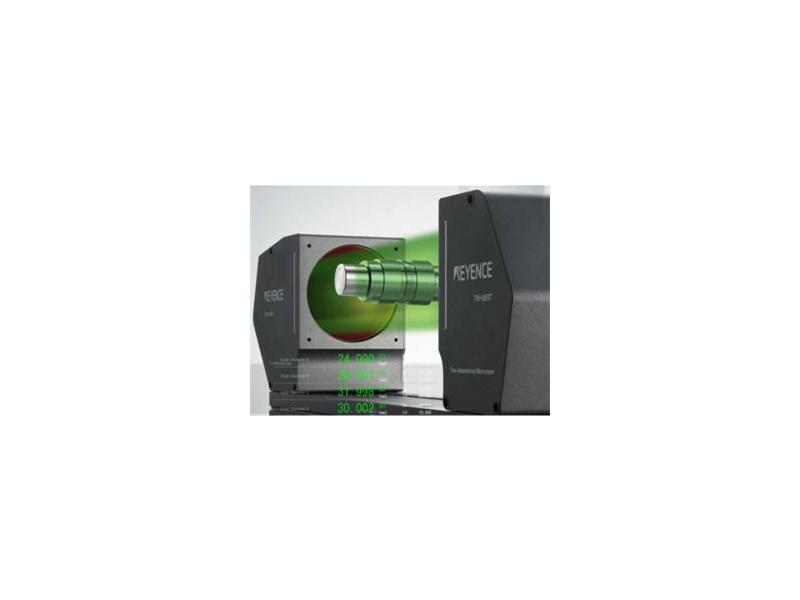

Urządzenie przedstawione na zdjęciu może być używane do pomiaru średnic otworów, środków łuków, punktów przecięcia, promieni, szerokości, kątów, odległości, wyznaczania linii prostopadłych oraz porównywania obszarów do wzorców. Ponieważ działa w dwóch wymiarach, system może mierzyć do 16 punktów w jednym obszarze.

Wykorzystując cztery niezależne procesory do równoległego przetwarzania oraz dodatkowo dedykowane procesory sygnałowe DSP, urządzenie może przetworzyć 1800 obrazów na minutę. Powtarzalność TM-3000 do +/-15μm. System sprawia, że w takich zastosowaniach do zapewnienia precyzji nie są wymagane kosztowne mechanizmy pozycjonowania.

Urządzenie posiada podwójny telecentryczny obiektyw, który wytwarza kolimowane zielone światło za pomocą diod LED. Dwuwymiarowa matryca CMOS wykrywa przejścia świetlne i przetwarza, dając pomiar. Aby utrzymać wysoką prędkość i dokładność, subpiksele przetwarzane są tylko dla punktów ustalonych dla pomiaru.

(rr)
