Co to jest rozłącznik izolacyjny i jak wybrać najlepszy model?

Instalacje elektryczne towarzyszą nam dziś zarówno w domu, jak i w miejscach pracy. Ta często niezauważalna gołym okiem skomplikowana infrastruktura wymaga zaawansowanych systemów zabezpieczeń, które chronią zarówno odbiorców, jak i same instalacje przed niepożądanymi skutkami przepływu prądu. Jednym z kluczowych elementów tych zabezpieczeń jest rozłącznik izolacyjny. Dziś przyjrzymy się bliżej temu komponentowi, który choć niepozorny, jest niezwykle ważnym element każdej prawidłowo zaprojektowanej instalacji elektrycznej.

Co to jest rozłącznik izolacyjny?

Rozłącznik izolacyjny to elektromechaniczne urządzenie, które zostało zaprojektowane do bezpiecznego odłączania obwodów elektrycznych od źródła zasilania. Rozłączniki izolacyjne nie są przeznaczone do przerywania prądów zwarciowych, więc nie wyłączą nam samoczynnie obwodu, który jest poddany przeciążeniu. Do tego celu służć nam będzie wyłącznik nadprądowy. Głównym zadaniem rozłącznika izolacyjnego jest bezpieczne rozłączanie obwodów przez użytkownika w normalnych warunkach pracy, gdy nie płynie przez nie prąd lub gdy prąd ma wartość nominalną.

Konstrukcja rozłącznika izolacyjnego opiera się na kilku kluczowych elementach: stykach głównych, które odpowiadają za przewodzenie prądu w stanie włączonym; mechanizmu łączeniowego umożliwiającego szybkie i pewne rozłączanie obwodu; oraz obudowy zapewniającej odpowiednią izolację elektryczną. W zależności od przeznaczenia i parametrów technicznych, rozłącznik izolacyjny może występować w różnych wariantach – od prostych modeli jednofazowych stosowanych w instalacjach domowych, po zaawansowane urządzenia trójfazowe wykorzystywane w przemyśle czy energetyce. Nowoczesne rozłączniki coraz częściej wyposażone są także w dodatkowe funkcje, takie jak możliwość zdalnego sterowania czy monitoring stanu pracy, co znacząco zwiększa ich funkcjonalność i dopasowanie do wymagań współczesnych systemów elektroenergetycznych.

Jak działa rozłącznik izolacyjny?

Działanie rozłącznika izolacyjnego opiera się na prostym, ale niezwykle skutecznym mechanizmie. Gdy urządzenie znajduje się w pozycji zamkniętej, styki główne pozostają w ścisłym kontakcie, umożliwiając swobodny przepływ prądu elektrycznego przez obwód. W momencie aktywacji rozłącznika – czy to manualnie za pomocą dźwigni, czy automatycznie w wyniku sygnału sterującego – następuje rozwarcie styków. Ta przerwa jest kluczowym elementem działania rozłącznika, ponieważ zapewnia fizyczną separację między częściami obwodu, eliminując możliwość pojawienia się niepożądanego napięcia na odłączonym fragmencie instalacji.

Proces rozłączania nie jest tak prosty, jak mogłoby się wydawać na pierwszy rzut oka. Podczas rozłączania obwodu, przez który płynie prąd, może dojść do powstania łuku elektrycznego – zjawiska, które nie tylko zagraża bezpieczeństwu, ale także może prowadzić do uszkodzenia samego urządzenia. Z tego względu w rozłącznikach izolacyjnych stosuje się różnorodne rozwiązania mające na celu skuteczne gaszenie łuku elektrycznego. Jest to realizowane np. poprzez specjalną konstrukcję komór gaszeniowych, wykorzystanie odpowiednich materiałów czy zastosowanie szybkiego mechanizmu rozłączającego, który minimalizuje czas trwania łuku. Trzeba jednak pamiętać, że zgodnie z przeznaczeniem, rozłączniki izolacyjne powinny być używane przede wszystkim do rozłączania obwodów nieobciążonych, w których ryzyko powstania łuku jest minimalne.

Zastosowanie rozłączników izolacyjnych w praktyce

Rozłączniki izolacyjne znalazły szerokie zastosowanie w różnorodnych gałęziach elektroenergetyki, począwszy od prostych instalacji domowych, przez systemy przemysłowe, aż po rozbudowane sieci energetyczne. W gospodarstwach domowych rozłączniki izolacyjne często pełnią rolę głównego wyłącznika prądu, umożliwiając bezpieczne odłączenie całej instalacji od sieci zasilającej w sytuacjach awaryjnych lub podczas przeprowadzania prac konserwacyjnych. takie rozwiązanie znacząco podnosi poziom bezpieczeństwa mieszkańców, eliminując ryzyko porażenia prądem elektrycznym podczas napraw czy modyfikacji instalacji.

W przemyśle rozłączniki izolacyjne mają jeszcze szersze spektrum zastosowań. Służą do bezpiecznego odłączania maszyn i urządzeń produkcyjnych od źródła zasilania, co jest niezbędne podczas przeglądów technicznych, napraw czy wymiany części. Szczególnie istotna jest ich rola w kontekście procedur LOTO (Lockout/Tagout), które mają na celu zabezpieczenie pracowników przed niespodziewanym uruchomieniem maszyny podczas prowadzenia prac serwisowych.

Z kolei w energetyce rozłączniki izolacyjne stosowane są w stacjach transformatorowych, rozdzielniach czy liniach przesyłowych, umożliwiając bezpieczne odłączanie poszczególnych sekcji sieci na czas prac konserwacyjnych lub w przypadku awarii. Warto zwrócić uwagę, że w tym sektorze szczególnie istotna jest niezawodność i trwałość rozłączników, które muszą działać bezawaryjnie przez wiele lat, często w trudnych warunkach atmosferycznych. Nie można także zapominać o wykorzystaniu rozłączników izolacyjnych w instalacjach fotowoltaicznych czy farmach wiatrowych, gdzie umożliwiają one bezpieczne odłączenie źródeł energii odnawialnej od sieci w przypadku prac serwisowych lub w sytuacjach awaryjnych. Oczywiście rozłączniki izolacyjne to nie jedyne komponenty służące do załączania i wyłączania obwodów elektrycznych. Podobną funkcję (choć w innych zastosowaniach) pełnią np. styczniki modułowe.

Wartości prądowe rozłączników izolacyjnych

Jednym z najważniejszych parametrów technicznych przy wyborze odpowiedniego rozłącznika izolacyjnego są jego wartości prądowe, które muszą być precyzyjnie dobrane do charakterystyki zabezpieczanej instalacji. Przede wszystkim należy zwrócić uwagę na prąd znamionowy rozłącznika, który określa maksymalny prąd, jaki urządzenie może przewodzić w sposób ciągły bez przekroczenia dopuszczalnego przyrostu temperatury.

Przykładowe zastosowania rozłączników izolacyjnych w różnych wariantach amperażowych.

• 16A – niewielkie obwody, np. oświetleniowe w mieszkaniach.
• 25-32A – standardowe obwody w jednorodzinnych budynkach mieszkalnych.
• 40A – większe urządzenia AGD.
• 63A – niewielkie instalacje przemysłowe.
• 100-125A – duże instalacje przemysłowe.

W praktyce jednak, w instalacjach domowych, stosuje się rozłączniki bezpiecznikowe o prądzie znamionowym 40A lub 100A.

Kolejnym parametrem elektrycznym, który cechuje każdy aparat elektryczny jest tak zwany prąd zwarciowy. Jest to wartość prądu, którą aparat jest w stanie w bardzo krótkim czasie przez siebie przenieść i nie doprowadzi to do jego uszkodzenia.

W domowych instalacjach elektrycznych stosuje się wersje 6 kA lub 10 kA, choć te drugie raczej mają zastosowanie w instalacjach przemysłowych lub prowadzonych w większych biurach.

Aparaty te występują jako 1, 2, 3 i 4 polowe. W instalacjach domowych znajdują zastosowanie aparaty 3 polowe (w instalacjach 3 fazowych) i 1 polowe (w instalacjach 1 fazowych).

Pozostaje dodatkowo wybór producenta aparatu, który pozostawiamy użytkownikowi. Dobrą praktyką jest stosowanie w rozdzielni elektrycznej aparatów jednego producenta co umożliwia ich łączenie za pomocą szyny grzebienowej i gwarantuje dobry efekt wizualny.

Wszystkie typy rozłączników izolacyjnych, niezależnie od wartości prądowych oferuje ten sklep elektryczny. Przy doborze rozłącznika izolacyjnego, konieczna jest szczegółowa analiza charakterystyki zabezpieczanej instalacji, uwzględniająca nie tylko wartości prądów znamionowych, ale także rodzaj obciążenia i możliwe do wystąpienia wartości prądów zwarciowych. Prądy zwarciowe zależą od wielu czynników ale w dużym stopniu od przekroju zastosowanych przewodów oraz od długości odcinków od rozdzielnicy do zasilanego urządzenia. Tylko takie kompleksowe podejście gwarantuje wybór urządzenia, które zapewni wieloletnią, bezawaryjną pracę, przyczyniając się do zwiększenia bezpieczeństwa i niezawodności całej instalacji elektrycznej.

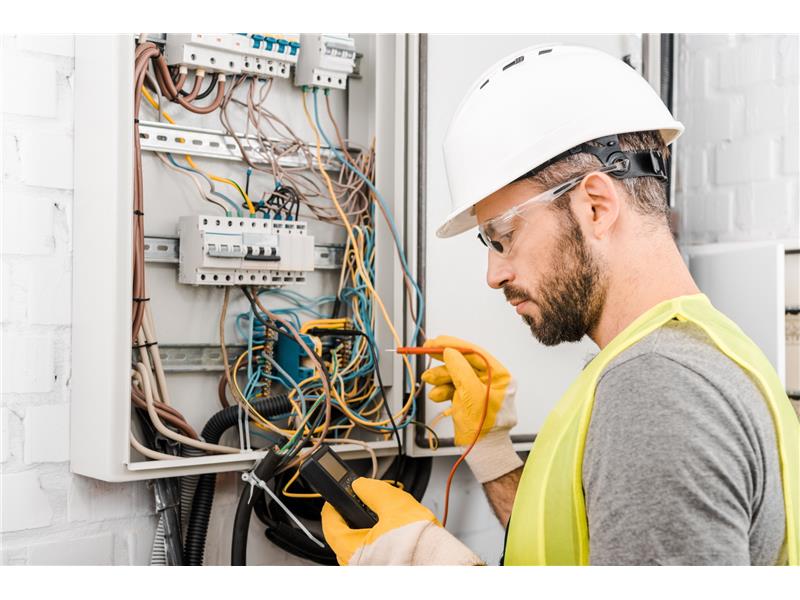

Zdjęcie: LIGHTFIELD STUDIOS / Adobe Stock
