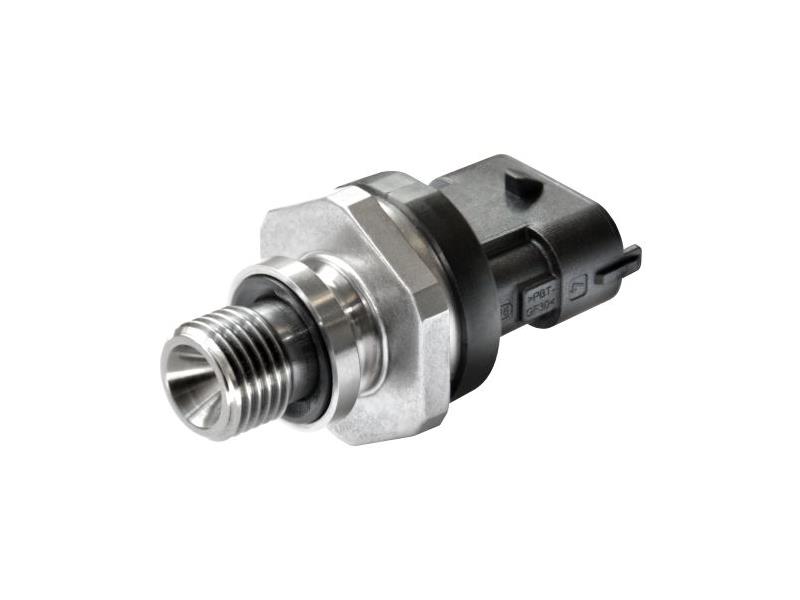

Czujnik ciśnienia BODAS PR4

Ilustracja nadesłana (Bosch Rexroth)

Podstawowym warunkiem sterowania różnymi funkcjami samojezdnych maszyn roboczych jest pomiar ciśnienia w układach hydraulicznych.

Na montaż odpowiedniego czujnika niezbędnego do pomiaru ciśnienia hydraulicznego często pozostaje niewiele miejsca.

Z myślą o zastosowaniach w maszynach samojezdnych, a także w urządzeniach hydraulicznych o zastosowaniach stacjonarnych, firma Bosch Rexroth oferuje zminiaturyzowany czujnik ciśnienia BODAS PR4 odznaczający się wieloma zaletami i prostym montażem. Sygnał z czujnika może być przetwarzany bezpośrednio w sterowniku RC BODAS lub innych sterownikach. Czujnik ciśnienia BODAS PR4 nadaje się do użytku w praktycznie dowolnej mobilnej maszynie roboczej, zarówno w maszynach budowlanych i rolniczych, jak i w przenośnikach.

Korzyści dla klientów

• Kompaktowa budowa i prosty montaż
• Wysoka dokładność i niezawodność pomiaru
• Odporność na wibracje i wysoka stabilność temperaturowa
• Wewnętrzna diagnostyka usterek
• Także w wersji z sygnałem cyfrowym (SENT)
• Moment dokręcenia do 45 Nm
• Wysoki standard jakości Bosch Automotive

Funkcje i zalety

Wysoka dokładność i niezawodność pomiaru

Funkcję elementu pomiarowego w czujniku BODAS PR4 pełni stalowa membrana, na którą naniesiony jest mostek rezystancyjny wykonany w technice cienkowarstwowej. Odznacza się on bardzo wysoką dokładnością pomiaru. Wartość 1,5% (wersje analogowe) lub 1,4% (wersje SENT) na przestrzeni całego zakresu temperatur i w ciągu całego okresu eksploatacji wynoszącego 10 000 roboczogodzin lub 15 lat oznacza, że dokładność pomiaru jest bardzo wysoka.

Czujnik PR4 odznacza się rewelacyjną niezawodnością i odpornością na wibracje, skoki ciśnienia i temperatury. Ponadto charakteryzuje się wysokim stopniem ochrony IP67 i IP69K. Pod względem kompatybilności elektromagnetycznej (właściwości EMC) wykazuje się odpornością powyżej 150 V/m.

Wewnętrzna diagnostyka usterek

Istotną funkcją czujnika PR4 jest wewnętrzna diagnostyka usterek, której wyniki mogą być przekazywane do sterownika RC BODAS w formie sygnału wyjściowego zarówno z analogowych, jak i cyfrowych wersji SENT.

Wydajność, precyzja, bezpieczeństwo i energooszczędność to cechy charakteryzujące napędy i sterowania firmy Bosch Rexroth, które wprawiają w ruch maszyny i urządzenia każdego formatu. Przedsiębiorstwo posiada szerokie doświadczenie w aplikacjach mobilnych, maszynowych i projektowych, jak również automatyzacji przemysłu.

Doświadczenie to wykorzystuje przy opracowywaniu innowacyjnych komponentów, indywidualnych rozwiązań systemowych oraz usług.

Bosch Rexroth oferuje swoim klientom kompleksowe rozwiązania z zakresu hydrauliki, napędów elektrycznych i sterowań, przekładni oraz techniki przemieszczeń liniowych i montażu.

Przedsiębiorstwo, obecne w ponad 80 krajach, osiągnęło w 2016 roku obroty w wysokości 5 mld euro przy zatrudnieniu na poziomie 29 500 pracowników.

Więcej informacji: www.boschrexroth.pl
