Dwuwymiarowy system pozycjonowania

Dwuwymiarowy system pozycjonowania

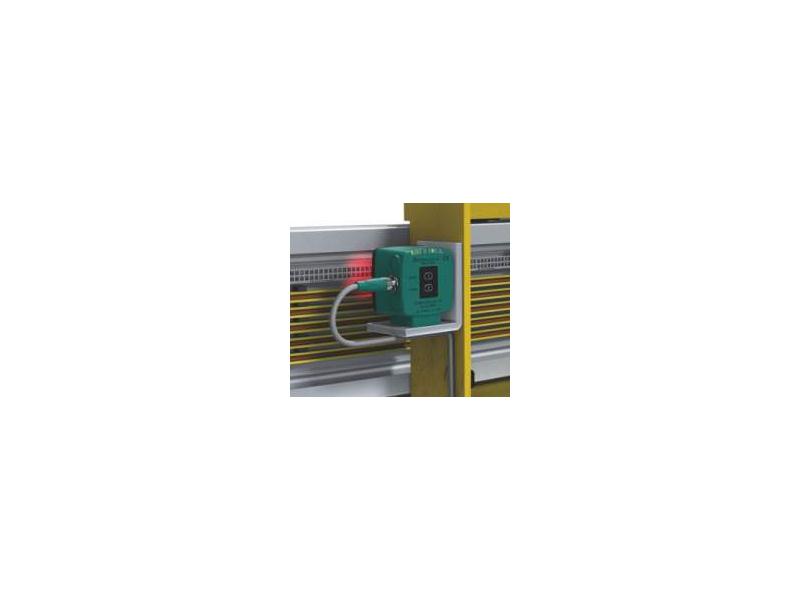

Inżynierowie z Pepperl + Fuchs opracowali nowy system lokalizacji pozycji, który dzięki kamerze odczytującej dwuwymiarowy kod kreskowy ‘Data Matrix’, jest w stanie określać pozycję w względem dwóch osi.

W przeciwieństwie do innych tego rodzaju systemów, które wykorzystują skanery laserowe i kamery do odczytania pozycji na podstawie tradycyjnych kodów kreskowych, system P+F PCV wykorzystuje dwuwymiarowe kody kreskowe, które przechowują większą ilość informacji na mniejszym obszarze i mogą być wykorzystywane do określania pozycji w dwóch wymiarach.

Zaprezentowany podczas targów Hannover Fair system jest w stanie określić pozycję z dokładnością do 2 milimetrów na długości 10 kilometrów. Kody mogą być odczytywane przez kamerę oddaloną o 80 milimetrów i poruszającą się z prędkością do 12,5 metra na sekundę. Aby namiar był dokładny, odczytanych musi zostać przynajmniej sześć kodów. Aby system działał, wystarczy odczytanie co trzeciego kodu, dzięki czemu jest on odporny na uszkodzenia.

System radzi sobie z nachyleniem do 30 stopni. Monitorowanie ruchu w pionie możliwe jest dzięki rozmieszczeniu kodów również w pionowych rzędach, jeden nad drugim.

Wykorzystujący kamerę czytnik pozwala uniknąć problemu wibracji jak w przypadku skanerów mechanicznych, czy ograniczonej żywotności, jak w przypadku diod laserowych.

(lk)
