IMScompact: system prowadzenia i pomiarów, który nie wymaga dodatkowego miejsca

IMScompact

IMScompact to nowy zintegrowany system pomiarowy, którego sensor pomiarowy jest całkowicie zintegrowany z wózkiem kulkowym. Określa położenie z powtarzalnością ± 1µm przy dużej częstotliwości próbkowania.

Rozszerza zakres prowadnic liniowych ze zintegrowanymi systemami pomiarowymi począwszy od rozmiaru 15 i sprawia, że system pomiarowy dla kulkowych prowadnic szynowych ma formę kompaktowego i ekonomicznego rozszerzenia mniejszych maszyn. Integracja z wózkiem znakomicie chroni przed problemami z kompatybilnością elektromagnetyczną, co oznacza, że IMScompact może być również używany w połączeniu z silnikami liniowymi.

Ten system pomiarowy nie zużywa się, niezależnie czy jest w wersji inkrementalnej czy absolutnej. Zwiększa to jego precyzję i dynamikę, zwłaszcza w systemach manipulacji lub automatyki ogólnej.

Nowy zintegrowany system pomiarowy firmy Bosch Rexroth przeznaczony do systemów manipulacji IMScompact określa położenie wózka metodą pomiaru bezkontaktowego z dokładnością absolutną wynoszącą ± 20 µm na metr, powtarzalnością ± 1 µm i szybkością do 5 m/s. W tym celu taśma magnetyczna jest mocowana na całej długości prowadnicy liniowej. Stalowy korpus wózka chroni zintegrowany enkoder przed zakłóceniami magnetycznymi w podobny sposób, jak klatka Faradaya. Dzięki temu zintegrowany system pomiarowy dostarcza dokładnych wartości nawet wtedy, gdy jest połączony z silnikami liniowymi. IMScompact działa w sposób bezdotykowy i nie zużywa się.

Jest odporny na pył, uderzenia i drgania. Wszystko to zapewnia mu wyjątkową trwałość. Ma takie same wymiary jak standardowe systemy, z wyjątkiem wyjścia kabla z boku wózka. Można go więc zintegrować z istniejącymi urządzeniami bez wprowadzania zmian w ich konstrukcji. Pełna integracja z wózkiem sprawia, że dodatki są zbędne, co obniża koszty systemu i pozwala uniknąć niekorzystnych zmian obrysu.

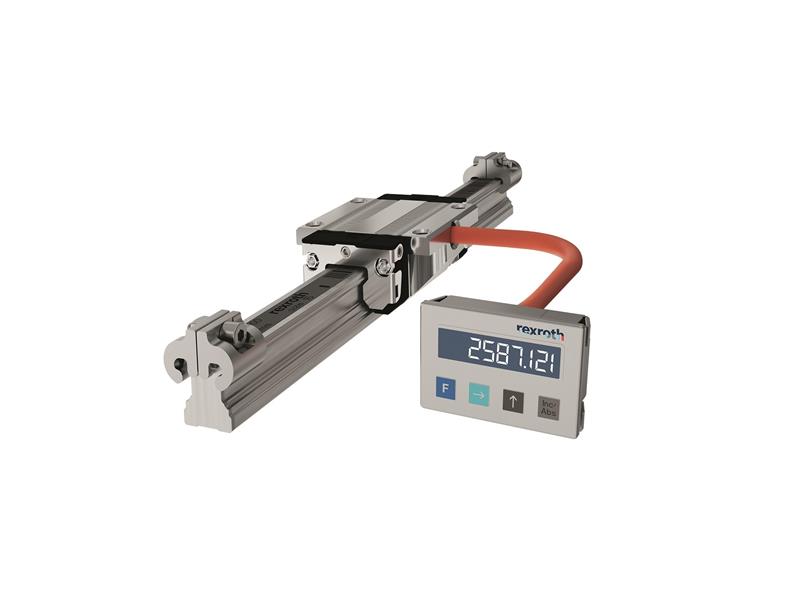

System pomiarowy może być wyposażony w interfejs enkodera inkrementalnego 1Vpp lub TTL lub enkodera absolutnego SSI. Długość pomiaru może wynosić nawet 17,8 m z kilkoma sekcjami szyn. Zastosowanie standardowych komponentów ułatwia uruchomienie urządzenia. Prowadnice liniowe są konfigurowane w trybie online. Wersja absolutna jest zawsze dostarczana z wtyczką, ale użytkownik może wolne końce kabla dla wariantu inkrementalnego. Przewód przewidziany jest do pracy z prowadnikami kablowymi, a jego długość można dostosować do indywidualnych potrzeb. Jako akcesorium firma Bosch Rexroth oferuje zewnętrzny wyświetlacz cyfrowy, który można wykorzystać np. do mierzenia długości komponentów podczas budowy urządzeń.

Jako jeden z największych na świecie dostawców technologii napędów i sterowania firma Bosch Rexroth oferuje sprawne, skuteczne i bezpieczne mechanizmy ruchu w maszynach i systemach dowolnej wielkości. Firma łączy globalne doświadczenia praktyczne w segmentach zastosowań mobilnych, zastosowań maszyn i inżynierii oraz automatyki przemysłowej. Dzięki inteligentnym podzespołom oraz zindywidualizowanym systemom i usługom firma Bosch Rexroth tworzy środowisko umożliwiające pełną komunikację między poszczególnymi zastosowaniami.

Firma oferuje klientom technologię napędów hydraulicznych i elektrycznych oraz ich sterowania, technologię przekładni oraz technologię przemieszczeń liniowych i montażu, w tym oprogramowanie i interfejsy Internetu rzeczy. Firma prowadzi działalność w ponad 80 krajach, zatrudnia około 31 000 osób i odnotowała w 2019 r. przychody ze sprzedaży w wysokości 6,2 mld EUR.

Więcej informacji: www.boschrexroth.pl

(gz)
