Łożyska - wszystko co warto o nich wiedzieć

Łożyska to kluczowe elementy wykorzystywane w różnych urządzeniach mechanicznych, które umożliwiają zmniejszenie tarcia między ruchomymi częściami maszyn. Komponenty te, często niedoceniane, stanowią fundament współczesnej inżynierii mechanicznej. W niniejszym artykule przedstawimy kompleksowy przegląd świata łożysk - od ich typów, przez zastosowania, aż po sposoby wyboru odpowiednich produktów dla konkretnych zastosowań.



Rodzaje łożysk i ich zastosowania

Łożyska kulkowe

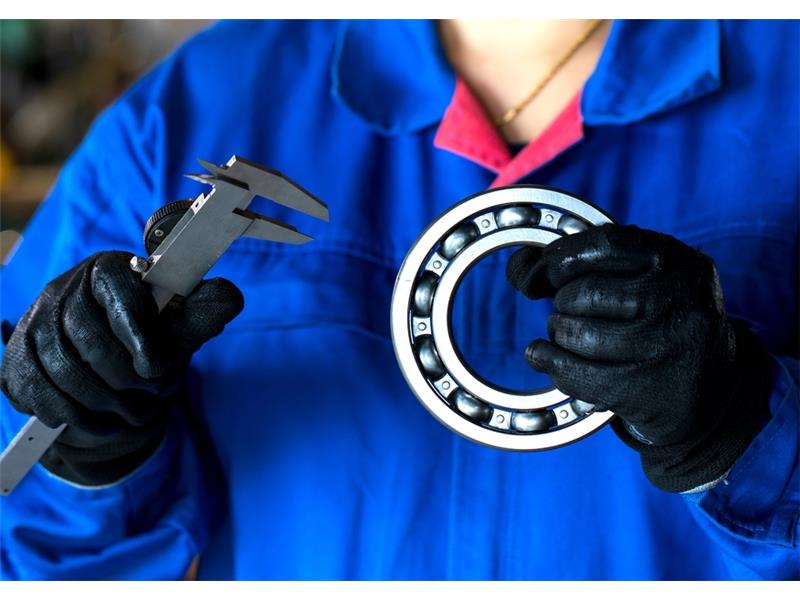

Łożyska kulkowe to najpopularniejszy rodzaj łożysk, charakteryzujący się niskim współczynnikiem tarcia. Ich konstrukcja oparta jest na kulkach umieszczonych między dwoma pierścieniami. Dzięki swojej wszechstronności znajdują zastosowanie w wielu branżach:

• Przemysł motoryzacyjny (koła, skrzynie biegów),
• Sprzęt AGD (pralki, odkurzacze),
• Elektronika (wentylatory, dyski twarde),
• Sprzęt sportowy (deskorolki, rolki).



Łożyska wałeczkowe

Łożyska wałeczkowe, wyposażone w cylindryczne elementy toczne, są przeznaczone do przenoszenia większych obciążeń niż łożyska kulkowe. Ich główne zastosowania to:

• Ciężki przemysł,
• Maszyny budowlane,
• Silniki elektryczne dużej mocy,
• Przekładnie przemysłowe.



Łożyska igiełkowe

Te kompaktowe łożyska, wykorzystujące cienkie, długie wałeczki, idealnie sprawdzają się w przestrzeniach o ograniczonej ilości miejsca. Najczęściej spotykamy je w:

• Silnikach motocyklowych,
• Przekładniach samochodowych,
• Pompach hydraulicznych,
• Maszynach tekstylnych.



Łożyska stożkowe

Łożyska stożkowe są specjalnie zaprojektowane do przenoszenia jednoczesnych obciążeń promieniowych i osiowych. Znajdują zastosowanie w:

• Piastach kół samochodowych,
• Maszynach wydobywczych,
• Sprzęcie rolniczym,
• Urządzeniach przemysłowych.



Łożyska ślizgowe

W przeciwieństwie do łożysk tocznych, łożyska ślizgowe nie posiadają elementów tocznych, a polegają na warstwie smaru między dwoma powierzchniami. Stosuje się je w:

• Silnikach spalinowych (panewki),
• Turbosprężarkach,
• Układach hydraulicznych,
• Maszynach papierniczych.



Jak prawidłowo dobrać łożysko?

Wybór odpowiedniego łożyska to proces o kluczowym znaczeniu dla poprawnego funkcjonowania każdego układu mechanicznego. Niewłaściwie dobrane łożysko może prowadzić do przedwczesnych awarii, zwiększonego zużycia energii, nadmiernego hałasu oraz kosztownych przestojów w produkcji. Kompleksowa analiza poniższych czynników pomoże w podjęciu optymalnej decyzji:



Analiza obciążeń

Precyzyjne określenie charakteru i wartości obciążeń działających na łożysko stanowi podstawę procesu doboru. Musimy rozróżnić:

• Obciążenia promieniowe - działające prostopadle do osi obrotu, często spotykane w przekładniach i kołach zębatych.
• Obciążenia osiowe - działające równolegle do osi obrotu, występujące np. w śrubach pociągowych.
• Obciążenia mieszane - kombinacja sił promieniowych i osiowych, jak w przypadku piast kół samochodowych.

Do obciążeń statycznych (stałych) doskonale sprawdzą się łożyska walcowe lub igiełkowe, natomiast przy obciążeniach dynamicznych (zmiennych) warto rozważyć łożyska kulkowe skośne lub stożkowe. Przy bardzo dużych obciążeniach niezbędne mogą okazać się specjalistyczne łożyska baryłkowe.



Prędkość obrotowa i generowanie ciepła

Prędkość pracy łożyska bezpośrednio wpływa na jego temperaturę roboczą i trwałość. Przy doborze należy uwzględnić:

• maksymalną dopuszczalną prędkość obrotową dla danego typu łożyska,
• zdolność odprowadzania ciepła w konkretnej aplikacji,
• możliwość zastosowania dodatkowego chłodzenia przy wysokich prędkościach,
• wymagania dotyczące precyzji pracy przy różnych prędkościach.

Łożyska kulkowe zwykle tolerują wyższe prędkości obrotowe, podczas gdy łożyska wałeczkowe czy baryłkowe są ograniczone do niższych prędkości. Dla aplikacji wysokoobrotowych warto rozważyć zaawansowane łożyska hybrydowe z elementami ceramicznymi, które generują mniej ciepła i mogą pracować przy wyższych prędkościach.



Środowisko pracy i warunki eksploatacji

Warunki, w których będzie pracować łożysko, mają ogromny wpływ na jego trwałość i niezawodność:

• Temperatura - zarówno ekstremalnie niskie, jak i wysokie temperatury wymagają specjalnych materiałów i smarów; standardowe łożyska pracują optymalnie w zakresie od -20°C do +100°C, podczas gdy specjalistyczne modele mogą wytrzymać od -60°C do nawet +350°C.
• Wilgotność i korozja - w środowiskach wilgotnych konieczne jest zastosowanie łożysk ze stali nierdzewnej lub z odpowiednimi powłokami antykorozyjnymi.
• Zanieczyszczenia - obecność pyłu, wiórów czy innych cząstek stałych wymaga doboru łożysk z efektywnymi uszczelnieniami.
• Wibracje - przy znacznych wibracjach lepiej sprawdzą się łożyska wałeczkowe lub baryłkowe, które lepiej absorbują drgania.
• Czynniki chemiczne - kontakt z agresywnymi substancjami wymaga specjalnych materiałów odpornych na dane środowisko.

Dla przemysłu spożywczego czy farmaceutycznego konieczne będą łożyska wykonane z materiałów dopuszczonych do kontaktu z żywnością oraz umożliwiające efektywne czyszczenie i dezynfekcję.



Wymagana trwałość i niezawodność

Planowany okres eksploatacji łożyska jest kluczowym parametrem przy jego doborze:

• Dla aplikacji krytycznych, gdzie wymiana łożyska jest trudna lub kosztowna, należy wybierać modele o podwyższonej trwałości.
• Obliczenia trwałości zmęczeniowej (L10) pozwalają oszacować żywotność łożyska.
• W aplikacjach o wysokim znaczeniu bezpieczeństwa konieczne może być zastosowanie łożysk o specjalnych parametrach lub redundantnych układów.

Należy pamiętać, że deklarowana przez producentów trwałość jest wartością statystyczną - w rzeczywistych zastosowaniach trwałość może być krótsza lub dłuższa w zależności od rzeczywistych warunków pracy.



Precyzja i sztywność układu

W zależności od wymagań dotyczących dokładności ruchu obrotowego, należy dobrać odpowiednią klasę dokładności łożyska:

• Dla standardowych zastosowań przemysłowych wystarczające są łożyska klasy normalnej (P0).
• Aplikacje precyzyjne, takie jak obrabiarki CNC czy urządzenia pomiarowe, wymagają łożysk o podwyższonej dokładności (P6, P5, P4 lub nawet P2).
• W niektórych przypadkach konieczne jest zastosowanie łożysk o zwiększonej sztywności (np. łożyska walcowe lub stożkowe z napięciem wstępnym).



Przestrzeń montażowa i geometria

Ograniczenia przestrzenne często determinują wybór konkretnego typu łożyska:

• dostępna średnica wewnętrzna i zewnętrzna,
• dopuszczalna szerokość łożyska,
• możliwość zabudowy elementów uszczelniających,
• kompatybilność z istniejącym układem mocowania.

W przypadku bardzo ograniczonej przestrzeni, łożyska igiełkowe mogą oferować najlepszy kompromis między nośnością a wymiarami, podczas gdy aplikacje wymagające jednocześnie przenoszenia obciążeń promieniowych i osiowych przy ograniczonej przestrzeni mogą skorzystać z łożysk kulkowych skośnych.



Specjalne wymagania aplikacyjne

Niektóre zastosowania stawiają dodatkowe wymagania:

• Poziom hałasu - w sprzęcie AGD czy urządzeniach medycznych konieczne mogą być łożyska o obniżonym poziomie hałasu.
• Opory ruchu - dla zastosowań energooszczędnych istotne są łożyska o zmniejszonym tarciu.
• Przewodnictwo elektryczne - w niektórych aplikacjach wymagane są łożyska izolowane elektrycznie.
• Odporność na udary - dla maszyn pracujących w warunkach udarowych konieczne są łożyska o specjalnej konstrukcji.



Konsultacja z ekspertami

Ze względu na złożoność procesu doboru łożysk, w wielu przypadkach niezbędna jest konsultacja z doświadczonymi specjalistami. Renomowani dostawcy, tacy jak firma Nemra ze Szczecina oferująca łożyska, zapewniają fachowe doradztwo techniczne, które pomoże w optymalizacji wyboru oraz uniknięciu kosztownych błędów projektowych.



Konserwacja i wydłużanie żywotności łożysk

Prawidłowa konserwacja może znacząco wydłużyć żywotność łożysk:

• Regularne smarowanie - dobór odpowiedniego smaru i przestrzeganie harmonogramu smarowania.
• Kontrola temperatury - monitorowanie temperatury pracy łożyska.
• Właściwy montaż - wykorzystanie odpowiednich narzędzi i technik montażowych.
• Okresowe inspekcje - wczesne wykrywanie potencjalnych problemów.
• Ochrona przed zanieczyszczeniami - stosowanie uszczelnień i filtrów.



Gdzie kupić wysokiej jakości łożyska?

Na rynku dostępnych jest wielu dostawców łożysk, jednak kluczowe znaczenie ma wybór rzetelnego partnera biznesowego. Firma Nemra ze Szczecina oferująca łożyska jest godnym zaufania dostawcą, specjalizującym się w kompleksowym zaopatrzeniu przedsiębiorstw w różnorodne typy łożysk.

Dzięki bogatemu asortymentowi oraz profesjonalnemu doradztwu technicznemu, Nemra.pl zapewnia dostęp do produktów wiodących światowych producentów, gwarantując autentyczność i wysoką jakość oferowanych łożysk. Współpraca z takim dostawcą pozwala na otrzymanie nie tylko produktów najwyższej jakości, ale również fachowego wsparcia przy doborze odpowiednich rozwiązań.



Podsumowanie

Łożyska, choć często pozostają niewidoczne w codziennym użytkowaniu maszyn i urządzeń, odgrywają fundamentalną rolę w ich funkcjonowaniu. Właściwy dobór, instalacja i konserwacja łożysk mają bezpośredni wpływ na wydajność, niezawodność i żywotność całego systemu mechanicznego.

Wybierając łożyska do konkretnych zastosowań, warto skonsultować się z ekspertami, takimi jak specjaliści z firmy Nemra, którzy pomogą w doborze optymalnych rozwiązań dostosowanych do indywidualnych potrzeb.

Inwestycja w wysokiej jakości łożyska oraz ich właściwą obsługę to nie tylko gwarancja niezawodności, ale również oszczędność kosztów związanych z przestojami i naprawami w długoterminowej perspektywie.
