Mierniki panelowe ITP15-M i ITP17 akYtec do techniki pokładowej na statkach

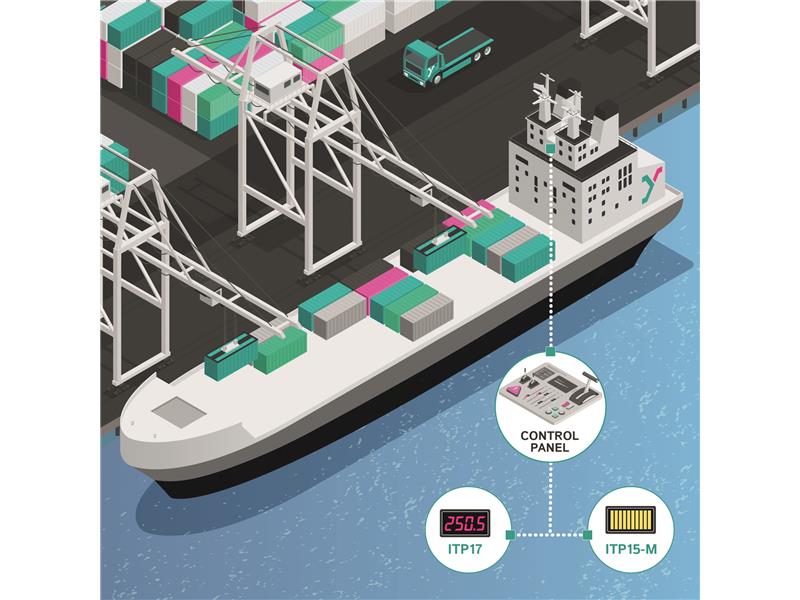

Mierniki panelowe firmy akYtec są wytrzymałe i kompaktowe

Za pomocą mierników panelowych ITP15-M i ITP17 akYtec można w sposób łatwo zrozumiały prezentować informacje o sterowaniu procesami. W zależności od wykonania umożliwiają one szybką wizualną ocenę stanu za pomocą podświetlanej skali albo dokładny odczyt wartości liczbowych z oznaczeniem statusu za pomocą kodów kolorystycznych. Znajdują również zastosowanie w sektorze morskim przy sterowaniu systemami pokładowymi, na przykład do monitorowania parametrów pracy oraz innych procesów technicznych.

Na pokładzie statku załoga powinna mieć możliwość rozpoznania stanu urządzeń technicznych w krótkim czasie, bez konieczności przechodzenia przez skomplikowane procesy interpretacyjne czy rozumienia złożonych struktur obsługi. Błędna interpretacja wskazań może potencjalnie prowadzić do zdarzeń mających znaczenie dla bezpieczeństwa, takich jak przeciążenie instalacji, zakłócenia termiczne, przedostanie się wody czy ograniczenie zdolności manewrowych.

W takich sytuacjach pomocne są mierniki panelowe firmy akYtec, dzięki czytelnemu i dobrze widocznemu wyświetlaczowi. Zintegrowane z pulpitem sterowniczym wspierają załogę w szybkim odczycie parametrów stanu oraz w ograniczaniu błędów obsługi. Dzięki kolorowemu oznaczeniu wyświetlacza w barwach zielonej, żółtej i czerwonej można szybko rozróżnić wartości krytyczne oraz stany systemu.

Idealny do sterowania procesami i monitorowania siły sygnału

Zarówno uniwersalny wskaźnik ITP17, jak i wskaźnik słupkowy ITP15-M idealnie nadają się do lokalnego wyświetlania oraz prostego przełączania progowego w panelach sterowniczych dla sygnałów takich jak temperatura, poziom napełnienia, ciśnienie, wilgotność i podobnych sygnałów procesowych. Typowe zastosowania obejmują wszystkie miejsca, w których wystarczający jest kompaktowy wyświetlacz panelowy z konfigurowalnymi progami. W systemach pokładowych statków mogą być stosowane na przykład do monitorowania regulacji wody balastowej, systemów chłodzenia i wentylacji, zasilania oraz napędu, a także kotłów okrętowych oraz systemów parowych.

Obydwa urządzenia mieszczą się w standardowym wycięciu Ø 22,5 mm (np. otwory przycisków) i mają wielkość z przodu 48 × 26 mm (wielkość całkowita ok. 48 × 26 × 72 mm). Przód odpowiada IP65, strona tylna IP20. Temperatura robocza: od –40 do +60°C. Konfiguracja odbywa się przez Micro-USB za pomocą bezpłatnego oprogramowania akYtec Tool Pro.

ITP15-M – trójkolorowy wskaźnik słupkowy

ITP15-M wykorzystuje wskaźnik słupkowy 10-segmentowy do przedstawiania 0...100% z zaprogramowanym strefami kolorów (zielony/żółty/czerwony) oraz opcjonalnym miganiem w razie alarmów. Ponadto ma wyjście tranzystora (NPN) do funkcji włączania/wyłączania (do 200 mA, 42 VDC). Wejście można skonfigurować dla prądu (0–5 mA, 0(4)–20 mA), napięcia (0(2)–10 V, 0–1 V, –50...+50 mV) i RTD/termoelementów. Zasilanie: 24 VDC (10...30 VDC).

ITP17 – trójkolorowy wskaźnik uniwersalny

ITP17 wskazuje wartości pomiarowe na wskaźniku 7-segmentowym 4-miejscowym ze wskazaniem zielonym/żółtym/czerwonym. Użytkownicy mogą ustawić wartości progowe kolorów oraz logikę alarmu; wyjście przekaźnika (NPN) służy do prostego włączania/wyłączania (do 200 mA, 42 VDC). Wejście można skonfigurować dla prądu (0–5 mA, 0(4)–20 mA), napięcia (0(2)–10 V, 0–1 V, –50...+50 mV) i RTD/termoelementów. Zasilanie: 24 VDC (10...30 VDC).

(gz)
