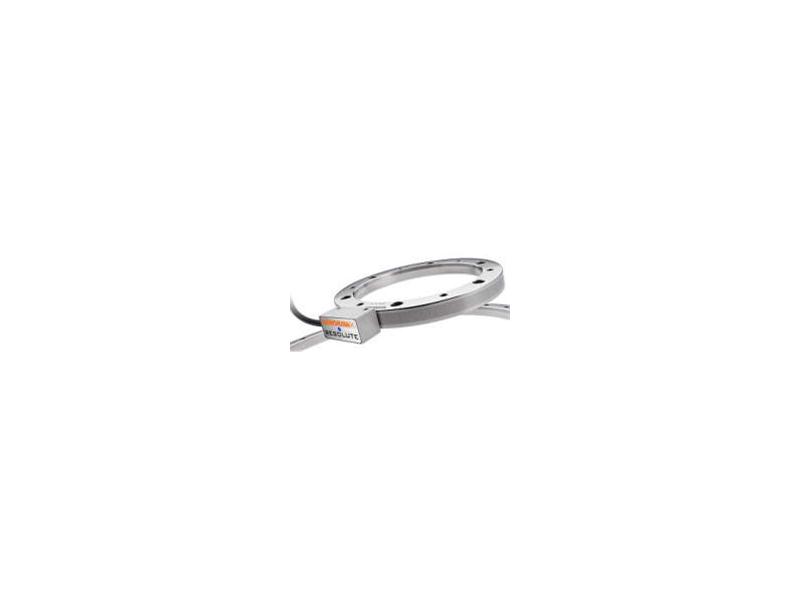

Renishaw poinformował o zbudowaniu pierwszego na świecie absolutnego enkodera osiągającego 27 bitową rozdzielczość przy 36 tysiącach obrotów na minutę. Enkoder ‘Resolute’ oferuje przy prędkości 100 metrów na sekundę rozdzielczość na poziomie jednego nanometra; zarówno dla zastosowań liniowych, jak i obrotowych.

W konstrukcji nowego enkodera udało się wyeliminować tradycyjne ułożenie obok siebie ścieżek: absolutnej i przyrostowej, co według przedstawicieli Renisław może być przyczyną rozregulowania. Zamiast tego, wykorzystuje ona pojedyncza ścieżkę, która łączy w sobie pozycję absolutną oraz informacje dotyczące fazy. Takie podejście ma gwarantować znacznie większą tolerancję.

Udoskonalona metoda detekcji zapewnia błąd cykliczny na poziomie plus minus 40 nanometrów, co w rezultacie skutkuje lepszym wykończeniem powierzchni obrabianych elementów, lepszym skanowaniem, sterowaniem prędkością, oraz większą sztywnością serwonapędu w silnikach liniowych i napędach bezpośrednich.

Nowy system pobiera absolutna pozycje natychmiast po włączeniu bez konieczności stosowania zasilania awaryjnego, czy powtarzania pomiaru. Jego optyka jest w stanie dokonać odczytu na poziomie 30 mikrometrów z wahaniem 10 nanometrów średniej kwadratowej.

Liniowa wersja enkodera z inwarowym wałkiem oferuje precyzję na poziomie plus minus 1 mikrometra przy długości dochodzącej do metra, a z wałkiem nierdzewnym, plus minus 4 mikrometry na długości 5 metrów.

Dla enkodera kątowego przeznaczony jest zestaw pierścieni o średnicy od 52 do 550 milimetrów z możliwością zamówienia jeszcze większych.

(lk)
