Układ regulacji przepływu gazów i ciśnienia w komorze hiperbarycznej

Układ regulacji przepływu gazów i ciśnienia w komorze hiperbarycznej

Funkcje
Utrzymywanie stałego ciśnienia oraz podawanie regulowanego przepływu dwóch gazów w komorze hiperbarycznej.

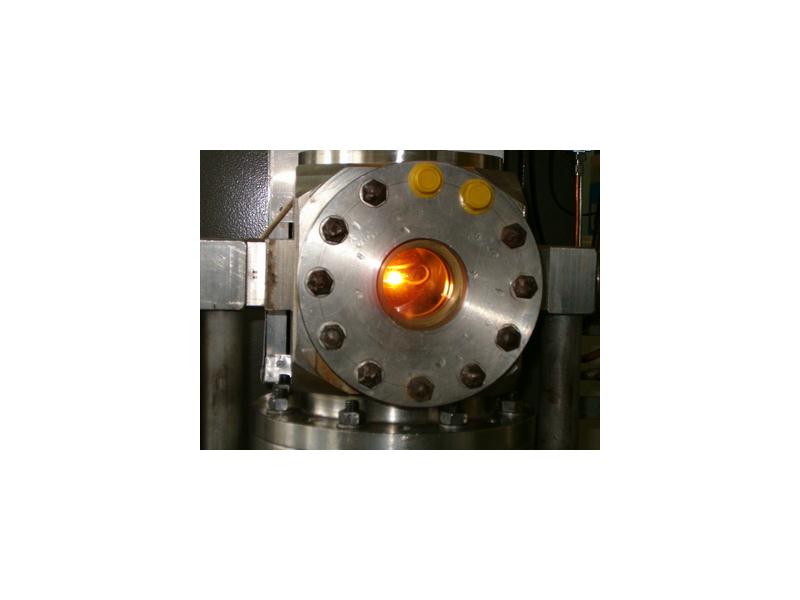

Komora hiperbaryczna służy do badania zjawisk zachodzących w ciekłej próbce metalu pod stałym ciśnieniem i w atmosferze tworzonej przez regulowany przepływ dwóch gazów, najczęściej argonu i azotu.
Wytworzenie temperatury niezbędnej do stopienia próbki polega na umieszczeniu jej w specjalnie ukształtowanej cewce zasilanej napięciem o częstotliwości radiowej. Próbka lewituje i ulega nagrzaniu oraz stopieniu. Zjawiska zachodzące przy różnych składach stopu i różnych warunkach w komorze rejestrowane są przez kamerę cyfrową.

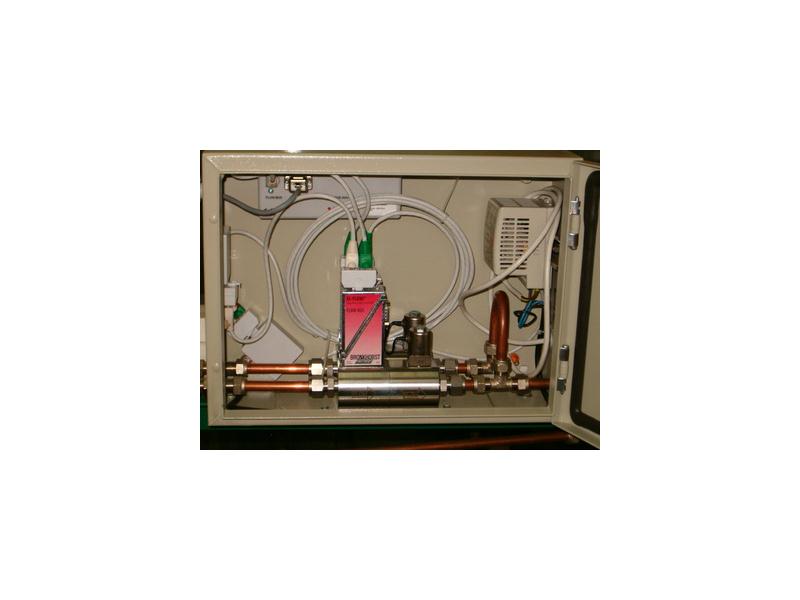

Zadaniem ZACH METALCHEM Sp. z o.o. było wykonanie układu regulacji ciśnienia i przepływu gazów

Zastosowano dwa regulatory przepływu gazów typu F-202AC-RAB-44-V o zakresie po 100 ln/min argonu i azotu, produkcji Bronkhorst Hi-Tech.
Do regulacji ciśnienia zastosowano „back pressure controller” firmy Bronkhorst Hi-Tech, typu F-502C-FGB-33-V z zaworem F-002-AC-LFB-44-V.
Układ zapewnia regulację ciśnienia od 2...30 bar wzgl. przy łącznym przepływie gazów od 4..200 ln/min Takie warunki pracy wymagały zastosowania specjalnego zaworu typu „pilot”, opatentowanego przez firmę Bronkhorst.
Regulatory przepływu są sterowane cyfrowo przez komputer PC. Wykorzystano interfejs RS232 oraz program do wizualizacji i sterowania Flow-View, dostarczany bezpłatnie przez firmę Bronkhorst.
