Błędy w projektowaniu pneumatyki, które zwiększają koszty eksploatacji. Jak ich uniknąć?

Układy pneumatyczne są jednym z najczęściej stosowanych rozwiązań w automatyce przemysłowej. Wykorzystywane są w liniach produkcyjnych, systemach pakowania, transporcie wewnętrznym, maszynach specjalnych, aplikacjach procesowych oraz w układach bezpieczeństwa. Ich popularność wynika z dużej dynamiki pracy, odporności na trudne warunki środowiskowe, prostoty konstrukcyjnej oraz relatywnie łatwego serwisowania.

Ta pozorna prostota bywa jednak pułapką. W praktyce wiele problemów eksploatacyjnych nie wynika z awarii pojedynczego komponentu, lecz z błędów popełnionych już na etapie projektu. Niewłaściwie dobrane ciśnienie robocze, źle oszacowany przepływ, brak odpowiedniego przygotowania powietrza, pominięcie warunków środowiskowych czy niedostateczne zabezpieczenia mogą prowadzić do niestabilnej pracy instalacji, zwiększonego zużycia energii, częstszych przestojów i kosztownych awarii.

W przypadku nowoczesnych zakładów produkcyjnych, gdzie linie pracują w trybie ciągłym, nawet krótki przestój może oznaczać straty liczone w dziesiątkach lub setkach tysięcy złotych. Dlatego projektowanie pneumatyki powinno opierać się nie tylko na doborze komponentów z katalogu, ale przede wszystkim na analizie parametrów procesu, środowiska pracy i wymagań dotyczących niezawodności.

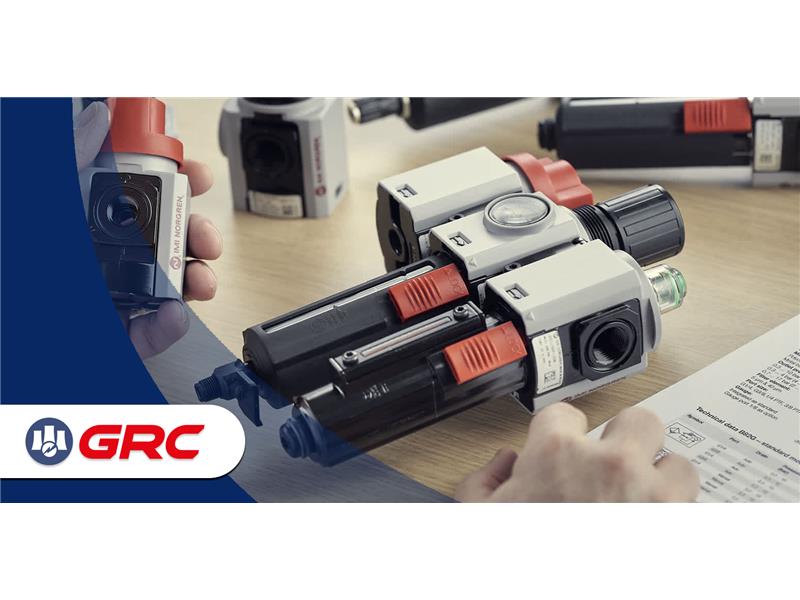

źródło - www.grc.pl



Pneumatyka wymaga projektowania systemowego

Jednym z częstych błędów jest traktowanie pneumatyki jako zestawu niezależnych elementów: siłownika, zaworu, regulatora, przewodu i złącza. Tymczasem każdy z tych komponentów wpływa na pracę całego układu. Niedowymiarowany przewód może ograniczyć przepływ, źle dobrany zawór może spowolnić cykl maszyny, a niewłaściwe przygotowanie powietrza może znacząco skrócić żywotność siłowników i uszczelnień.

Właściwe projektowanie układu pneumatycznego powinno uwzględniać między innymi:

wymagany czas cyklu,
siły robocze i dynamiczne obciążenia siłowników,
straty ciśnienia w instalacji,
jakość sprężonego powietrza,
częstotliwość pracy,
warunki środowiskowe,
wymagania bezpieczeństwa,
dostępność serwisową komponentów.

Dopiero takie podejście pozwala ocenić, czy układ będzie pracował stabilnie nie tylko podczas uruchomienia, ale również po kilku miesiącach lub latach eksploatacji.

Błąd 1: nieprawidłowe ciśnienie robocze

Jednym z najczęściej spotykanych problemów w instalacjach pneumatycznych jest praca poza optymalnym zakresem ciśnienia. W praktyce występują dwa skrajne przypadki: zbyt niskie ciśnienie, które powoduje niestabilną pracę elementów wykonawczych, oraz zbyt wysokie ciśnienie, które zwiększa zużycie energii i przyspiesza degradację komponentów.

W wielu aplikacjach projektanci lub służby utrzymania ruchu przyjmują założenie, że wyższe ciśnienie daje większy margines bezpieczeństwa. Z technicznego punktu widzenia jest to podejście ryzykowne. Podwyższone ciśnienie oznacza większe obciążenie uszczelnień, zaworów, przewodów i złączy. Zwiększa również zużycie sprężonego powietrza, które należy do najdroższych mediów wykorzystywanych w zakładach przemysłowych.

Nadciśnienie w układzie nie rozwiązuje problemów projektowych. Często jedynie maskuje niedowymiarowanie przepływu, zbyt małe średnice przewodów lub źle dobrane zawory. W dłuższej perspektywie prowadzi to do wzrostu kosztów eksploatacyjnych i skrócenia żywotności instalacji.

Rozwiązaniem jest precyzyjna regulacja ciśnienia oraz jego stabilizacja w punktach odbioru. Regulatory ciśnienia, zespoły przygotowania powietrza i moduły filtracyjno-redukcyjne IMI Norgren pozwalają utrzymywać parametry pracy zgodnie z rzeczywistymi wymaganiami aplikacji. Kluczowe znaczenie ma nie tylko samo ustawienie ciśnienia, ale również ograniczenie wahań, separacja kondensatu i właściwa filtracja medium.

Błąd 2: niedoszacowanie przepływu

Kolejnym błędem jest dobór komponentów wyłącznie na podstawie średnicy przyłącza lub ogólnego przeznaczenia zaworu. W pneumatyce sama wielkość gwintu nie mówi jeszcze, czy dany element zapewni odpowiedni przepływ dla konkretnej aplikacji.

Zbyt mały przepływ może powodować:

wydłużenie czasu ruchu siłownika,
spadek dynamiki pracy maszyny,
niestabilność cyklu,
opóźnienia w reakcjach układu,
problemy z osiągnięciem wymaganej wydajności produkcyjnej.

W liniach produkcyjnych, gdzie każdy cykl ma znaczenie, niewłaściwie dobrany przepływ może ograniczać wydajność całej maszyny. Problem często ujawnia się dopiero po uruchomieniu instalacji, gdy okazuje się, że siłownik nie osiąga wymaganej prędkości lub zawór nie nadąża za częstotliwością pracy procesu.

Właściwy dobór zaworów pneumatycznych powinien uwzględniać przepływ nominalny, sposób sterowania, liczbę cykli, wymagany czas reakcji oraz charakter obciążenia. W przypadku rozbudowanych maszyn coraz częściej stosuje się wyspy zaworowe, które pozwalają uporządkować układ sterowania, ograniczyć ilość okablowania i uprościć diagnostykę.

IMI Norgren oferuje szeroki zakres zaworów, wysp zaworowych i modułów sterowania, które mogą być konfigurowane pod konkretne wymagania aplikacji. W praktyce ważne jest jednak nie samo zastosowanie markowego komponentu, ale jego prawidłowe dopasowanie do parametrów procesu.

Błąd 3: pominięcie jakości sprężonego powietrza

Jakość sprężonego powietrza ma bezpośredni wpływ na żywotność układu pneumatycznego. Zanieczyszczenia stałe, kondensat, olej, wilgoć lub niewłaściwa filtracja mogą prowadzić do zacinania się zaworów, zużycia uszczelnień, korozji elementów i niestabilnej pracy siłowników.

To jeden z tych obszarów, które często są niedoceniane na etapie projektowania. Instalacja może działać poprawnie podczas testów, ale po kilku miesiącach pracy w rzeczywistym środowisku produkcyjnym pojawiają się pierwsze awarie. Przyczyną nie zawsze jest sam komponent. Często problemem jest medium, które do niego trafia.

Dobór zespołu przygotowania powietrza powinien uwzględniać klasę czystości wymaganą przez odbiorniki, obecność wilgoci, spadki ciśnienia, wydajność instalacji oraz warunki panujące w miejscu montażu. Filtr, reduktor, separator kondensatu czy smarownica nie powinny być traktowane jako dodatki, ale jako integralna część całego systemu.

Rozwiązania IMI Norgren w zakresie przygotowania powietrza pozwalają zabezpieczać układy pneumatyczne przed skutkami zanieczyszczeń i niestabilnych parametrów medium. W aplikacjach przemysłowych ma to bezpośrednie przełożenie na trwałość zaworów, siłowników i całej infrastruktury pneumatycznej.

Błąd 4: dobór zaworów bez analizy środowiska pracy

Zawory pneumatyczne często pracują w warunkach dalekich od laboratoryjnych. W zakładach przemysłowych występują zapylenie, wilgoć, wibracje, zmienne temperatury, agresywne środowisko, intensywne cykle pracy i ograniczony dostęp serwisowy. Pominięcie tych czynników przy doborze komponentów może skutkować szybszym zużyciem i większą awaryjnością.

Typowym błędem jest wybór zaworu tylko na podstawie funkcji, liczby dróg i pozycji, bez analizy:

odporności materiałowej,
intensywności pracy,
sposobu montażu,
dostępności diagnostyki,
warunków środowiskowych,
wymagań serwisowych,
kompatybilności z układem sterowania.

W aplikacjach o wysokiej częstotliwości pracy zawór wykonuje setki tysięcy lub miliony cykli w określonym czasie. Komponent, który sprawdzi się w prostej aplikacji pomocniczej, może nie być odpowiedni dla układu pracującego w trybie ciągłym 24/7.

Właśnie dlatego dobór zaworów powinien być poprzedzony analizą rzeczywistych warunków eksploatacji. Dotyczy to zarówno prostych zaworów sterujących, jak i bardziej zaawansowanych wysp zaworowych stosowanych w automatyce maszynowej.

Błąd 5: brak zabezpieczeń i scenariuszy awaryjnych

W wielu instalacjach pneumatycznych projekt koncentruje się na normalnej pracy układu, natomiast pomija sytuacje awaryjne. Tymczasem awaria zaworu, spadek ciśnienia, zanik zasilania, uszkodzenie przewodu lub niekontrolowany ruch siłownika mogą stanowić realne zagrożenie dla maszyny, procesu i operatora.

Szczególnie ważne są takie elementy jak:

zawory odcinające,
zawory bezpieczeństwa,
układy odpowietrzania,
kontrola spadku ciśnienia,
blokady niekontrolowanego ruchu,
elementy redundantne w krytycznych punktach instalacji.

Brak odpowiednich zabezpieczeń może powodować, że awaria jednego komponentu zatrzymuje całą linię produkcyjną. W aplikacjach krytycznych dla procesu takie ryzyko powinno być analizowane już na etapie projektu.

IMI Norgren dostarcza komponenty pneumatyczne wykorzystywane również w układach, w których istotne są wymagania dotyczące niezawodności, bezpieczeństwa i kontroli pracy instalacji. Dobór takich rozwiązań wymaga jednak dokładnego określenia funkcji bezpieczeństwa oraz sposobu zachowania układu w sytuacjach niepożądanych.

Błąd 6: kopiowanie wcześniejszych rozwiązań bez analizy aplikacji

W praktyce przemysłowej często spotyka się podejście polegające na powielaniu układów, które „działały wcześniej". Może to być skuteczne w prostych aplikacjach, ale w przypadku nowych maszyn, modernizacji linii lub zmienionych parametrów procesu takie podejście bywa źródłem problemów.

Zmiana długości przewodów, częstotliwości cyklu, masy elementu roboczego, temperatury otoczenia czy sposobu sterowania może całkowicie zmienić wymagania wobec układu pneumatycznego. Komponent dobrany poprawnie w jednej aplikacji nie musi być właściwy w innej.

Dlatego projektowanie pneumatyki powinno każdorazowo uwzględniać rzeczywiste dane procesowe. Dotyczy to zarówno nowych układów, jak i modernizacji istniejących instalacji.

Kiedy standardowe komponenty nie wystarczają

Nowoczesne zakłady produkcyjne coraz częściej wymagają rozwiązań pneumatycznych dopasowanych do specyfiki procesu. Standardowy komponent katalogowy nie zawsze spełnia wszystkie wymagania dotyczące dynamiki pracy, bezpieczeństwa, kompaktowości, diagnostyki czy odporności środowiskowej.

Dotyczy to szczególnie aplikacji:

pracujących w trybie ciągłym,
wymagających wysokiej powtarzalności,
narażonych na zapylenie, wilgoć lub wibracje,
z ograniczoną przestrzenią montażową,
zintegrowanych z systemami sterowania PLC,
wymagających ograniczenia czasu przestoju.

W takich przypadkach istotna jest współpraca z dostawcą, który rozumie nie tylko sam komponent, ale również sposób działania całej aplikacji. GRC, współpracując z IMI Norgren, wspiera klientów w zakresie doboru, konfiguracji i integracji rozwiązań pneumatycznych dla przemysłu. Obejmuje to zarówno pojedyncze elementy, jak i bardziej złożone układy obejmujące przygotowanie powietrza, sterowanie, zawory, siłowniki oraz komponenty pomocnicze.

Projektowanie pneumatyki jako inwestycja w niezawodność

Błędy w projektowaniu układów pneumatycznych rzadko są widoczne natychmiast. Często ujawniają się dopiero po pewnym czasie - w postaci niestabilnej pracy maszyny, zwiększonego zużycia powietrza, częstszych interwencji serwisowych lub nieplanowanych przestojów.

Z perspektywy utrzymania ruchu i produkcji najważniejsze jest nie tylko to, czy układ działa po uruchomieniu, ale czy będzie pracował stabilnie w długim okresie. Dlatego kluczowe znaczenie mają właściwy dobór ciśnienia, przepływu, jakości powietrza, zaworów, siłowników i zabezpieczeń.

Rozwiązania IMI Norgren, połączone z doświadczeniem technicznym GRC, pozwalają projektować układy pneumatyczne w sposób bardziej świadomy - z uwzględnieniem realnych warunków pracy, wymagań procesu i kosztów eksploatacyjnych.

W praktyce dobrze zaprojektowana pneumatyka to nie tylko sprawna automatyka. To także mniejsze ryzyko awarii, niższe zużycie energii, krótsze przestoje i większa przewidywalność pracy całej instalacji.

Jeżeli firma planuje modernizację istniejącego układu pneumatycznego lub projektuje nową instalację, warto rozpocząć od analizy parametrów procesu. To właśnie na tym etapie podejmowane są decyzje, które później decydują o niezawodności, bezpieczeństwie i całkowitych kosztach eksploatacji.
