4ControllerView w sterowaniu PID

Powrót do listy artykułów Aktualizowany: 2024-05-22

Rejestratory serii MultiCon posiadają wbudowane regulatory PID z możliwością automatycznego dobierania nastaw regulatora, zwaną autotuningiem. W urządzeniu można zaimplementować od 1 do 8 niezależnych regulatorów. Jeden regulator może być wykorzystany w kilku niezależnych pętlach sterowania. W poniższej aplikacji MultiCon pracuje jako 10-kanałowy regulator wielokomorowego pieca do wypalania ceramiki. Dla większej wygody, użytkownik korzysta z nowego trybu wyświetlania danych - 4ControllerView, typowego dla regulatorów PID. W tym trybie najbardziej istotne wartości, SV i PV, są wyróżnione i łatwe do odczytania nawet z dużych odległości.

W aplikacji pracuje model: CMC-141-PS32/USB/RT6/RT4/S16-001

Wejścia sygnałowe
Na dwóch modułach wejściowych RT6 i RT4 znajduje się łącznie 10 wejść RTD, z których każde odbiera sygnały z czujnika Pt100.

Wyjścia sterujące
Moduł S16 składa się z 16 wyjść SSR. Ta aplikacja wykorzystuje 10 wyjść - każde z nich działa w pętli sterowania z odpowiadającym mu czujnikiem temperatury.

Konfiguracja

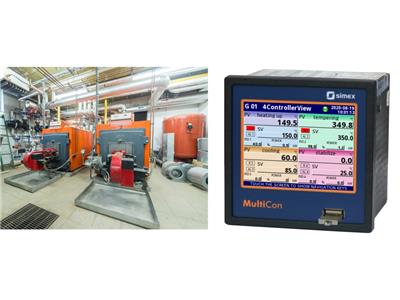

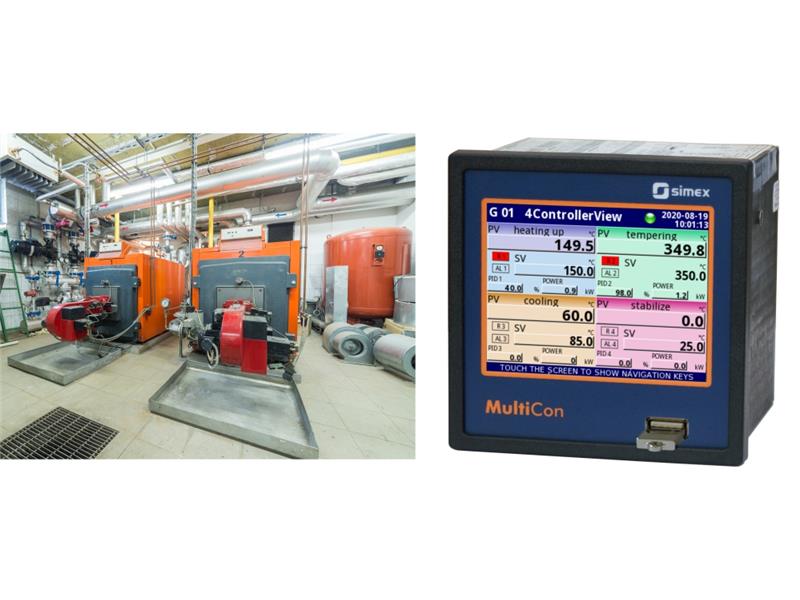

Urządzenie odbiera sygnały ze wszystkich wejść modułów RT i na podstawie obliczeń regulatora odpowiednio wysterowuje wyjścia SSR. Dla wygody użytkowania, w urządzeniu utworzono 10 grup kanałów logicznych - po jednej dla każdej pętli sterowania. Stan kanałów każdej z grup jest przedstawiony w opcji 4ControllerView, który wskazuje:

temperaturę mierzoną: PV,
temperaturę zadaną: SV,
temperaturę zewnętrzną,
moc grzania,
stan regulatora,
stan wyjścia przekaźnikowego.

Zróżnicowanie wag poszczególnych wartości skutkuje intuicyjnym odczytem parametrów procesu, więc też ułatwieniem pracy użytkownikowi.
