Dynamiczne wagi kontrolne – szybkie i precyzyjne ważenie na linii produkcyjnej

Zazwyczaj zlokalizowane na końcu linii pakowania, systemy wag kontrolnych stosowane są do ważenia towarów paczkowanych i w zautomatyzowany sposób eliminują te towary, które nie mieszczą się w zadanej tolerancji.

Lekka konstrukcja, pracujące bez zakłóceń rozwiązanie sterowania firmy B&R oraz perfekcyjna synchronizacja za pomocą sieci POWERLINK, sprawia, iż nowa waga dynamiczna firmy Precia Molen jest w stanie przetwarzać masy produktów ważących ułamki grama z prędkością ponad 120 opakowań na minutę.

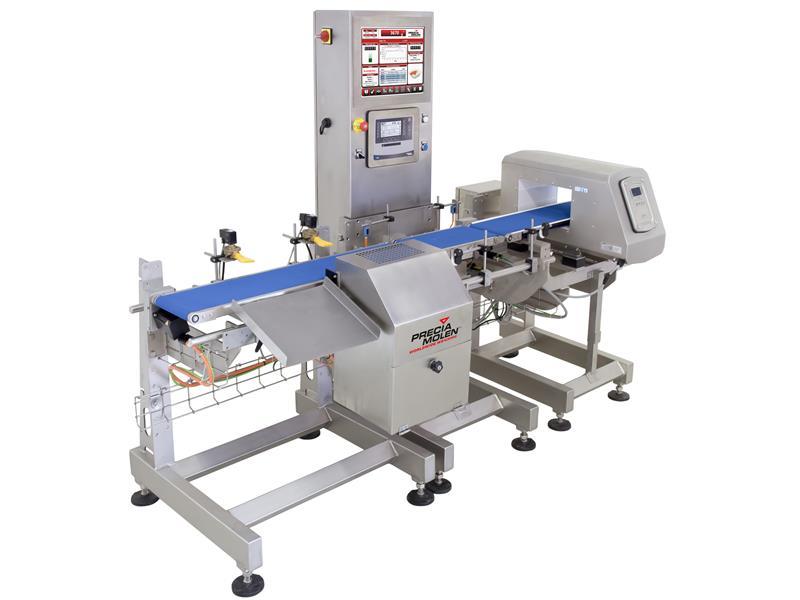

W wadze kontrolnej CKW710 firmy Precia Molen
zastosowano technikę napędową firmy B&R.
Waga CKW710 składa się z trzech taśm przenośnikowych

Ważenie w nieprzerwanym procesie produkcji

Precia Molen od ponad 50 lat jest wiodącym francuskim producentem urządzeń ważących i jest powszechnie uznawana za eksperta w tej dziedzinie. Początkowo znana jako Precia, w roku 1993 przejęła firmę Molen i od tego czasu stale cieszy się wzrostem na rynku międzynarodowym. Majnowsze wagi kontrolne tej firmy to linia CKW710 – z automatyką B&R – nie tylko zapewniają zgodność z przepisami dotyczącymi kontroli masy, ale również spełniają wymagania współczesnej branży spożywczej dla ważenia na linii produkcyjnej przy wysokiej prędkości.

Waga CKW710 składa się z trzech taśm przenośnikowych. Najpierw przychodzi taśma podająca, która przyspiesza lub spowalnia podawanie opakowań do prędkości wymaganej dla ważenia. Za nią znajduje się taśma ważąca, zamontowana na przetworniku masy oraz taśma eliminująca - do usuwania z linii produkcyjnej opakowań niemieszczących się w granicach tolerancji. Dostępny jest również dodatkowy podajnik do kontroli elektromagnetycznej, wykrywającej wszelkie cząstki metalu.

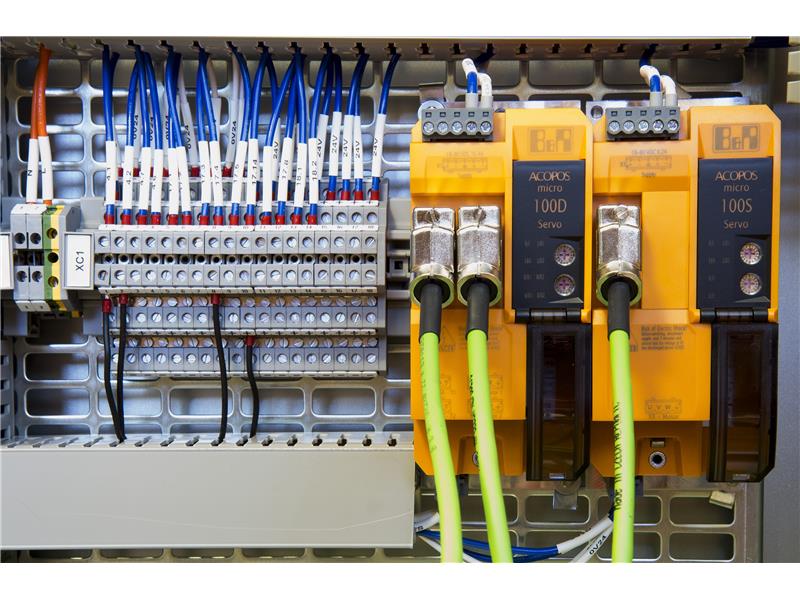

Pomiary masy są wyjątkowo wrażliwe na drgania. Dokładne badania potwierdziły, że serwonapędy ACOPOSmicro z łatwością spełniają wymagania minimalnych drgań.

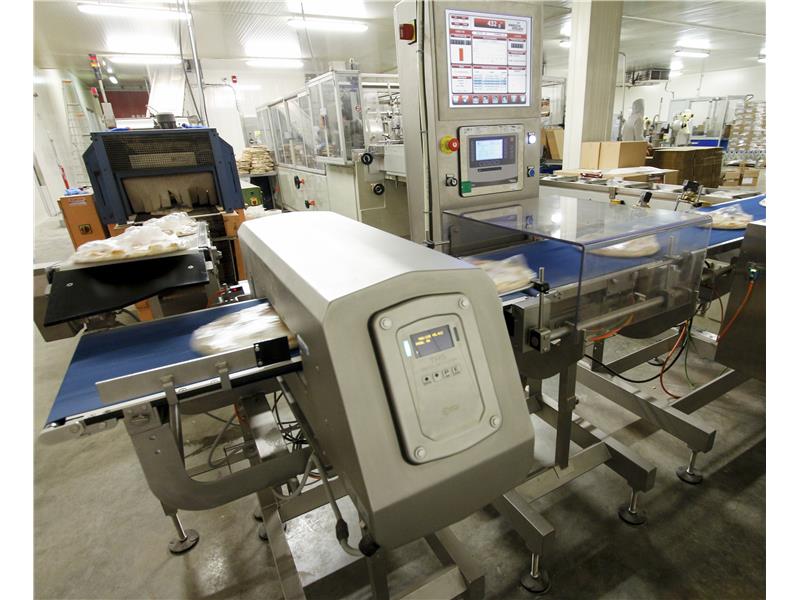

Wagi kontrolne CKW710 firmy Precia Molen – z automatyką B&R – spełniają wymagania współczesnej branży spożywczej dla ważenia w nieprzerwanym procesie produkcji przy wysokiej prędkości.

Sterowanie napędami przy ważeniu z dużą prędkością

Wszystkie cztery taśmy są napędzane silnikami bezszczotkowymi i kompaktowymi serwonapędami ACOPOSmicro firmy B&R. Ponieważ pomiary masy są bardzo wrażliwe na wibracje, zespół R&D Precia Molen wymagał, aby system napędowy był lekki i generował minimalny szum mechaniczny w czasie poruszania taśmami. Dokładne badania potwierdziły, że serwonapędy ACOPOSmicro dobrze sprawdzają się przy takich ograniczeniach.

Serwonapędy są sterowane kompaktowym sterownikiem X20 za pośrednictwem sieci POWERLINK. Oparta na Ethernecie sieć POWERLINK zapewnia optymalną synchronizację pomiędzy czujnikami maszyny i serwonapędami ACOPOSmicro. Oparta na tym rozwiązaniu automatyki waga dynamiczna Precia Molen obsługuje 100 % produkcji – przetwarzając masę elementów ważących ułamki grama z prędkością ponad 120 opakowań na minutę.

Sterownik X20 pomocny w połączeniu różnych systemów

Zaawansowane oprogramowanie kontroli masy towarów firmy Precia Molen, opracowane na potrzeby wagi CKW710, pozwala ocenić masę, sterować systemami eliminacji oraz zarządzać statystykami poprzez nowoczesny interfejs graficzny. Wymiana danych z systemami IT klienta oparta jest na sieci Ethernet. Pełne możliwości przyłączenia oferowane przez sterownik X20 ułatwiło połączenie tego systemu oceny z rozwiązaniem B&R sterującym osiami.

Komunikacja była łatwa do zaprogramowania dzięki wielu bibliotekom oferowanym przez narzędzie programistyczne Automation Studio firmy B&R. Przy pomocy CPU X20 oraz jednostek I/O waga CKW710 może wysyłać sygnał do wcześniejszych maszyn, takich jak maszyny napełniające lub zgrzewające, aby uruchomić w nich dostosowanie się do parametrów kontrolnych.

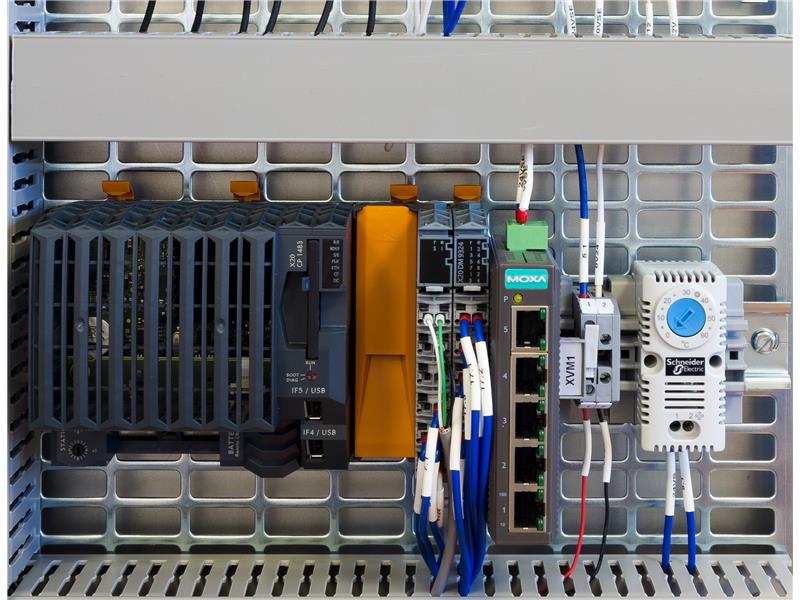

Pełne podłączenie oferowane przez sterownik X20 ułatwiło połączenie oprogramowania ważenia kontrolnego firmy Precia Molen z rozwiązaniem B&R sterującym osiami.

– Zespół B&R zawsze był z nami, ilekroć potrzebowaliśmy wsparcia technicznego, nawet u nas w zakładzie. Pomogło nam to przeprowadzić projekt szybko i znacząco skróciło nasz czas wprowadzania produktu na rynek. – Yvan Ruillère, Kierownik Projektu, Precia Molen

Szkolenie i wsparcie techniczne = szybkiego wprowadzenia wagi na rynek

Inżynierowie z Precia Molen i B&R ściśle współpracowali, aby projekt dotyczący wag kontrolnych okazał się sukcesem. Dzięki usługom szkoleniowym świadczonym przez biuro B&R Francja, zespół projektowy Precia Molen bardzo szybko nauczył się korzystać z technologii sterowania napędami B&R.

– Zespół B&R zawsze był z nami, ilekroć potrzebowaliśmy wsparcia technicznego, nawet u nas w zakładzie. Pomogło nam to przeprowadzić projekt szybko i znacząco skróciło nasz czas wprowadzania produktu na rynek – opowiada Yvan Ruillère, Kierownik Projektu, który prowadził projekt CKW710.
