Elesa+Ganter częścią pionierskiego projektu kuchni mobilnej – case study Camportable Kitchen



                                       Zdjęcie: maximus19 | stock.chroma.pl

Kto z nas nie marzy o tym, aby chociaż raz na jakiś czas uciec od otaczającego nas zgiełku i zaszyć się w zacisznym miejscu? Pytanie jest oczywiście retoryczne, ponieważ aktualne tempo życia jest tak wysokie, że praktycznie każdy pragnie wygospodarować chwilę dla siebie i swoich najbliższych. Jednym z najlepszych miejsc na „doładowanie baterii" jest obcowanie z przyrodą, które może mieć wiele form, począwszy od zwykłego wypadu do lasu/parku, poprzez biwakowanie, wędkowanie, a na tygodniu off-road kończąc.

Istotnym elementem spędzania czasu na łonie natury jest posiadanie odpowiedniego „zaplecza", które ułatwi nam funkcjonowanie w miejscu odległym od cywilizacji. Między innymi jest to sprzęt lub urządzenia służące do przygotowania kawy, herbaty lub kompletnego gorącego posiłku.

Właśnie z tej potrzeby powstał pionierski projekt funkcjonalnej kuchni mobilnej Camportable Kitchen, za który odpowiada nasz klient - firma Camportable Sp. z o.o. (rys. 1, rys. 2, rys. 5).

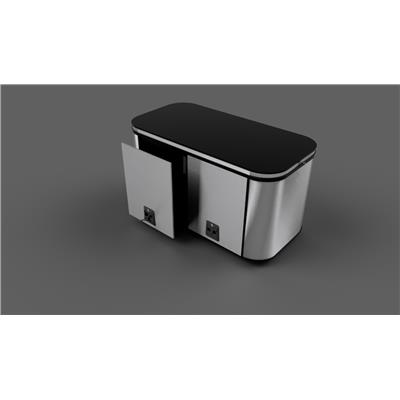

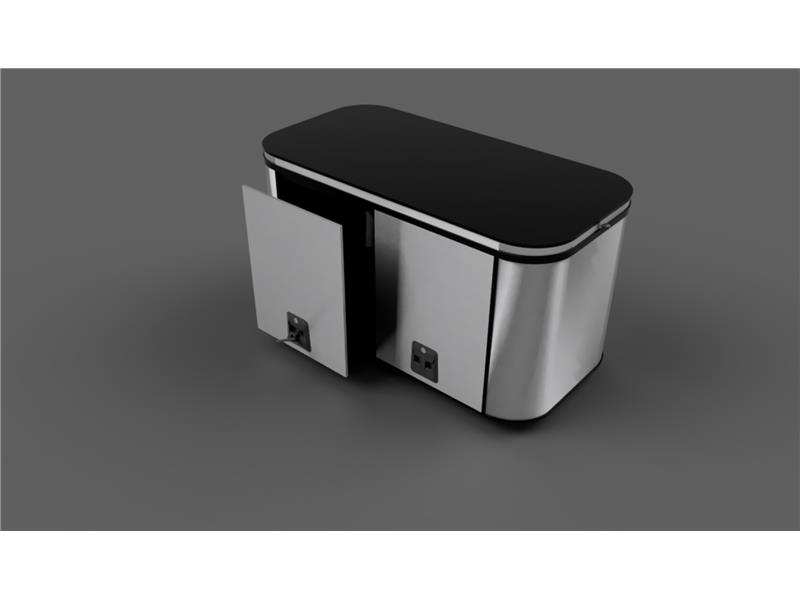

                  Rys. 1. Wizualizacja kuchni mobilnej firmy Camportable Sp. z o.o..

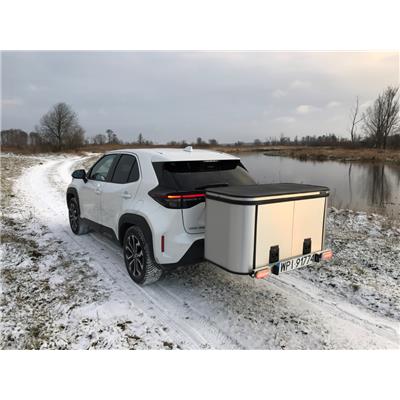

          Rys.2. Kuchnia mobilna firmy Camportable Sp. z o.o. zamontowana na pojeździe.

Do tej pory przygotowywanie gorących posiłków lub napojów w trakcie biwakowania lub podróży wiązało się z wykorzystaniem palnika zamontowanego na butli gazowej lub ognia (rys.3).



   Rys.3. Przygotowywanie posiłku nad ogniem | Zdjęcie: Beaver1488 | stock.chroma.pl

Korzystanie z kuchni mobilnej jest możliwe w samochodach, które posiadają hak holowniczy o dopuszczalnym nacisku 75 kg. Kuchnia Camportable Kitchen posiada dwa palniki, zlew, zbiornik na wodę, blat roboczy i lodówkę. Jesteśmy w stanie przewozić ją nawet autem średnich rozmiarów, takim jak Toyota Yaris Cross (rys. 4).

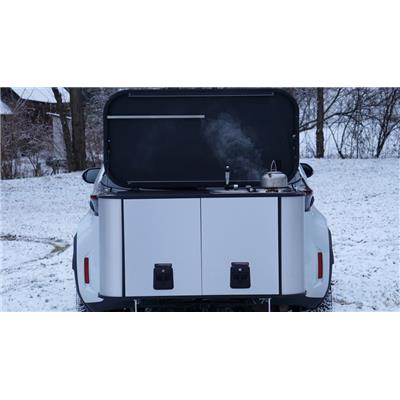

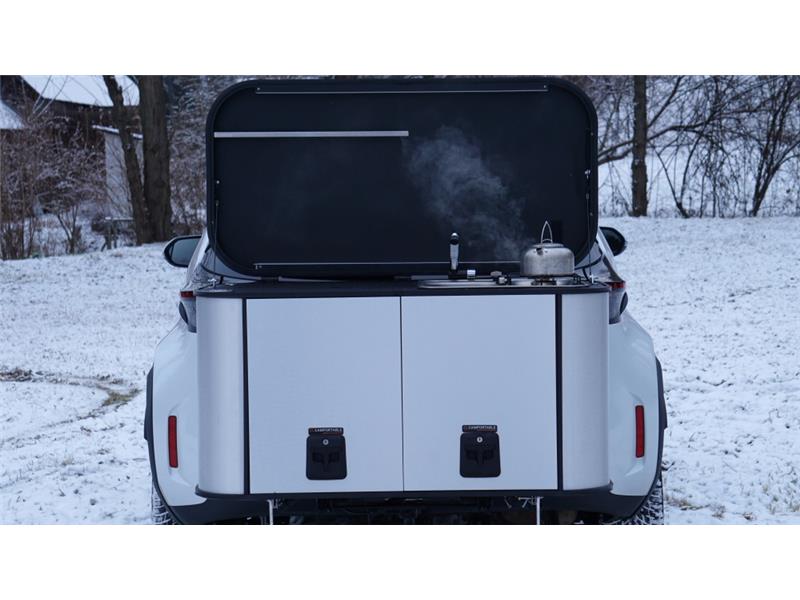

                 Rys. 4. Przygotowywanie posiłku z wykorzystaniem Camportable Kitchen.

Konstrukcja Camportable Kitchen to wiele lat prototypowania i doświadczeń zebranych przez Pana Tomasza Borowskiego, będącego pomysłodawcą i twórcą projektu. Pan Tomasz jest z zamiłowania podróżnikiem i poszukiwaczem dzikich zakątków. Od ponad 25 lat podróżuje na dziko, w sposób niezaplanowany i spontaniczny pojazdami campingowymi, przyczepami i samochodami terenowymi. Na pytanie skąd pojawił się pomysł na ten projekt, odpowiada:

„Gotowanie jest jedną z najważniejszych rzeczy, jaka jest konieczna podczas udanej podróży. Niezależnie od tego, gdzie i kiedy wyjeżdżamy, kluczem jest komfort użytkowy, umożliwiający przygotowanie posiłków bez konieczności zbędnego zaangażowania. Wiele razy przekonałem się, że auto, którym jadę, jest za małe, a konieczność każdorazowego rozkładania zaplecza kuchennego lub gotowanie we wnętrzu pojazdu, jest kłopotliwe i męczące. Najważniejsze przecież, aby obcować z naturą, czyli być na zewnątrz. W ostatnim czasie rynek campingowy ewoluuje w swojej formie. Ta ewolucja to rozwój minimalistycznego podejścia do tematu wypraw. Coraz częściej rezygnujemy z dużych, specjalistycznych pojazdów (kamper, przyczepa) na korzyść mini przyczep campingowych lub mniejszych aut. (Tear drop trailers, zabudowy Westfalia do aut typu bus). Samochody te regularnie służą jako auta do pracy, a w weekendy zmieniają swoje przeznaczenie na pojazdy campingowe. W ostatnim czasie coraz bardziej modne jest posiadanie namiotu dachowego bądź zabudowy do wnętrza auta, które zmienia je w mini kampera. Wychodząc naprzeciw tym zmianom, stworzyliśmy produkt, który jest kompatybilny z większością pojazdów posiadających hak. Produkt, który umożliwia zabranie „domowej kuchni" w dowolne miejsce. Produkt, który jedzie z nami, w pełni wyposażony już po 30 sekundach od momentu podjęcia decyzji o podróży. To właśnie Camportable Kitchen. 30 sekund, zakładamy na hak i w drogę. Wszystko na miejscu i przygotowane do podróży. A po powrocie.... po 30 sekundach stawiamy Camportable Kitchen w ogrodzie, jako pomocnik do grillowych imprez lub ogrodową kuchnię - bez konieczności poszukiwania miejsca w garażu na kolejnego boxa."

Jako główne zalety Camportable Kitchen Pan Tomasz wymienia:

• Czas - skrócenie do minimum czasu niezbędnego do wyruszenia na wyprawę.
• Przestrzeń - dodatkowa przestrzeń we wnętrzu auta (na bagaż albo psa, który wreszcie się zmieści).
• Komfort - w pełni wyposażony moduł, z którego korzystamy bez jakiegokolwiek dodatkowego zaangażowania w miejscu docelowym (przykład: podczas podróży w sezonie na południe Europy na parkingach czy stacjach benzynowych zawsze jest ogromny tłok, a sklepy czy restauracje są pełne. Stajemy, otwieramy Camportable Kitchen i robimy sobie kawę lub przekąskę w każdym miejscu, które spodoba nam się po drodze).
• Design - stworzyliśmy projekt o wyjątkowej urodzie, z wykorzystaniem najlepszych materiałów, aby zarówno na drodze jak i w ogrodzie, spełniał rolę niesamowitego dodatku, a nie jedynie skrzyni na przybory kuchenne.
• Bezpieczeństwo - korzystamy z najlepszych mocowań: zawiasów, zamków, a mając za partnera firmę Elesa+Ganter, gwarantujemy jakość, niezawodność i niespotykany design każdego z detali.

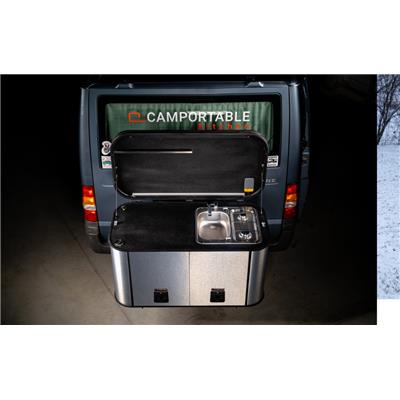

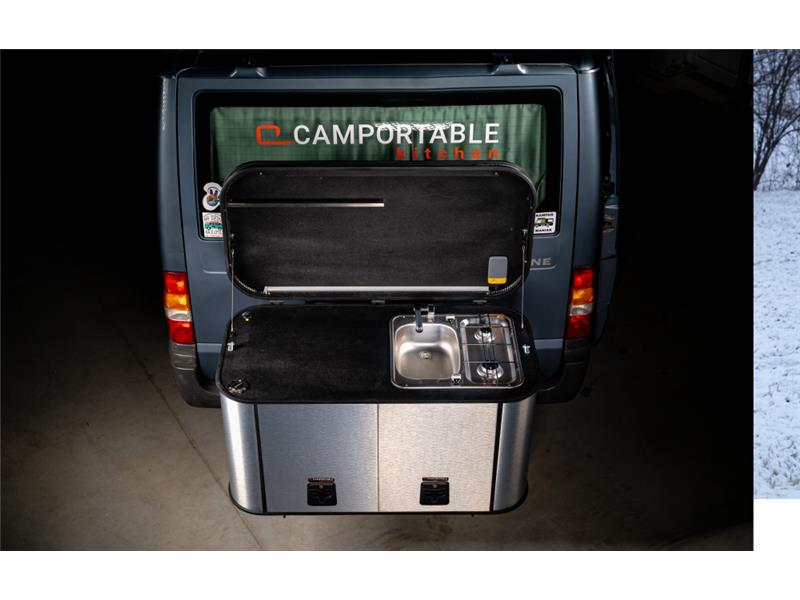

                                 Rys. 5. Camportable Kitchen gotowa do pracy.



Warunki pracy kuchni mobilnej są bardzo wymagające, ponieważ mamy tu do czynienia ze skrajnie niskimi, jak i wysokimi temperaturami. Do tego dochodzą obciążenia szokowe pochodzące od nierówności drogowych oraz błoto, pył lub woda. Całość tworzy bardzo trudne warunki pracy, z którymi trzeba się było zmierzyć w tym projekcie.

„Elesa+Ganter od wielu lat produkuje rozwiązania, które są stosowane w zabudowach pojazdów specjalnych, tj.: maszynach budowlanych, pojazdach wojskowych, kamperach i pojazdach wyprawowych 4x4. Dzięki temu firma Camportable była pewna, że w ofercie produktowej znajdzie rozwiązania spełniające jej oczekiwania. Po wizycie w firmie Elesa+Ganter i przedstawieniu projektu Doradcy Technicznemu, zostało wytypowanych wiele potencjalnych rozwiązań z zakresu zamknięć, zawiasów, elementów ustalających, elementów maszyn, które trafiły do dalszych testów na prototypie." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Poniżej prezentujemy kilka rozwiązań, które zostały zaimplementowane w aktualnej rewizji Camportable Kitchen, a prace nad testowaniem kolejnych produktów Elesa+Ganter nadal trwają:

• Zamki kasetowe z funkcją doszczelnienia CSMH (rys. 6, rys. 7). Unikatowa konstrukcja zamka pozbawiona elementów wystających po zamknięciu oraz specjalny mechanizm dociągający, zapewniający szczelne zamknięcie. Zamki sprawdziły się idealnie jako zamknięcia główne szuflad zewnętrznych:

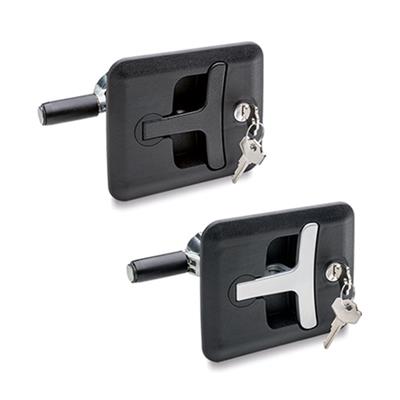

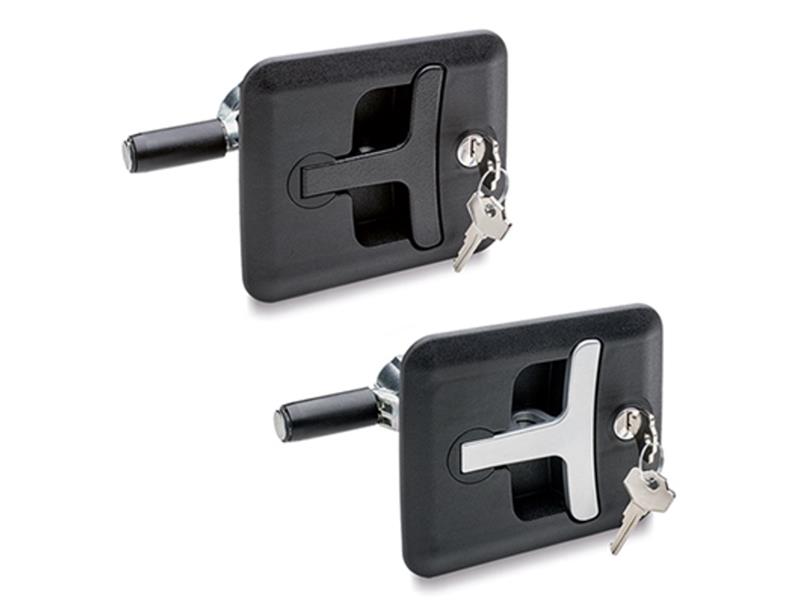

                     Rys. 6. Zamki kasetowe z funkcją doszczelnienia CSMH.

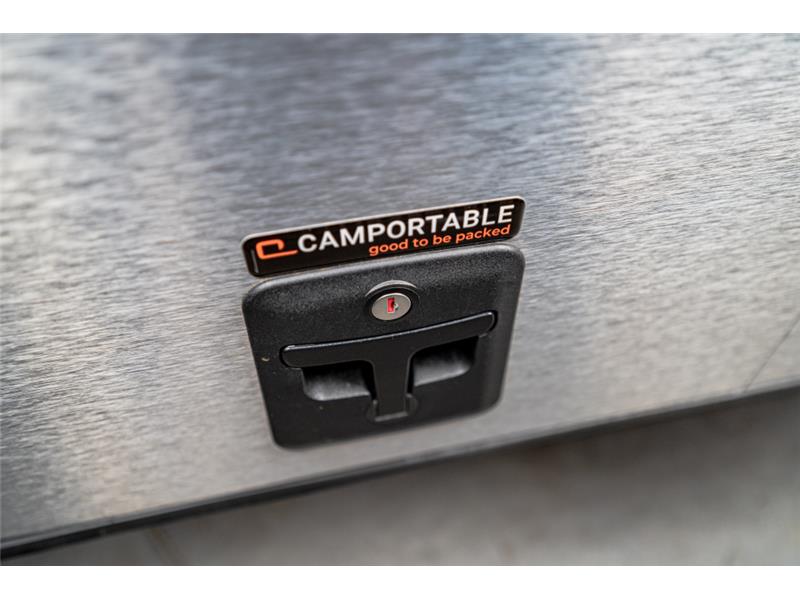

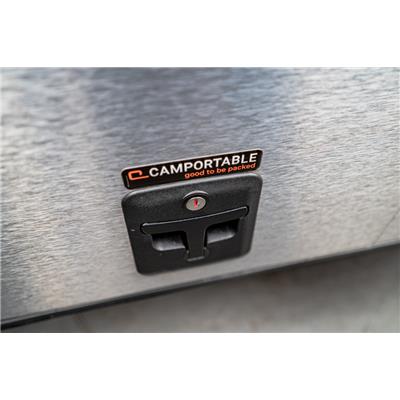

               Rys. 7. Zamki CSMH zamocowane w kuchni mobilnej Camportable Kitchen.

• Zamki z ryglem hakowym GN 115.8 (rys. 8, rys. 9). Unikalna konstrukcja rygla, przypominająca swoim kształtem hak, umożliwia zamknięcie pokrywy nawet w przypadku instalacji zamka na płaszczyźnie bocznej. Górna pokrywa kuchni mobilnej jest zamykana zarówno z lewej jak i prawej strony tak, aby zapewnić pełną szczelność oraz sztywność.

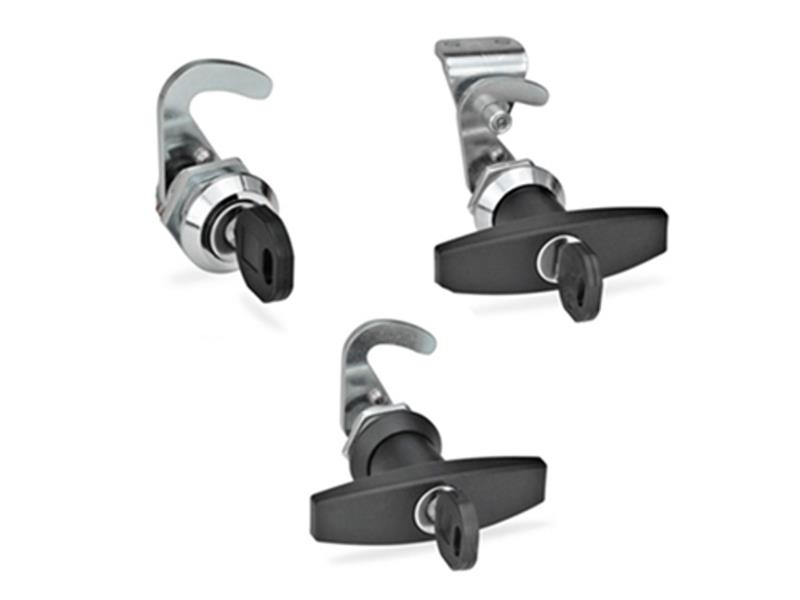

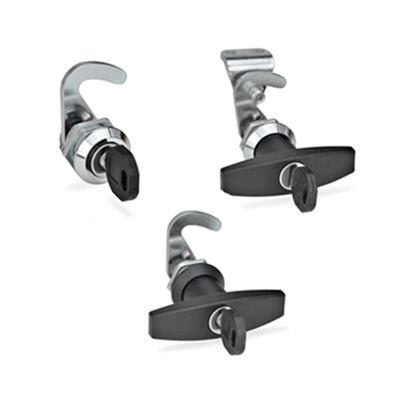

                     Rys. 8. Przykładowe zamki z ryglem hakowym GN 115.8.

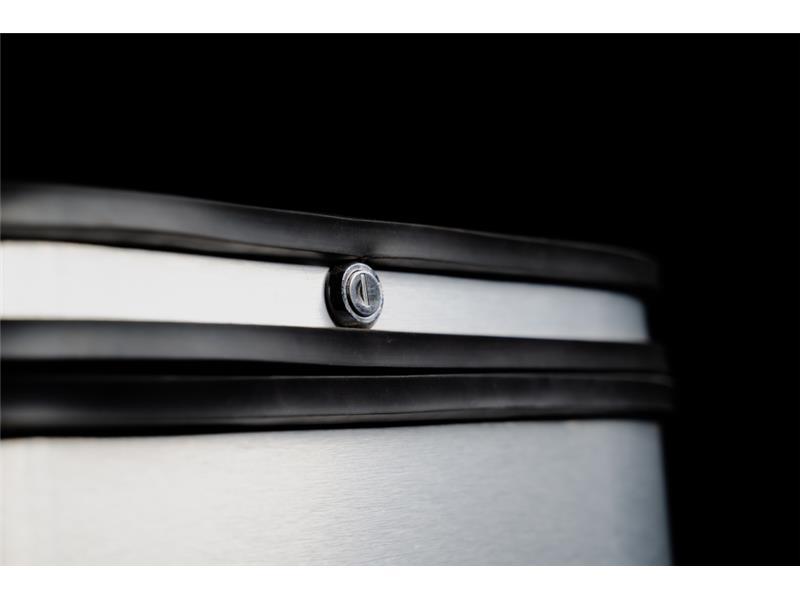

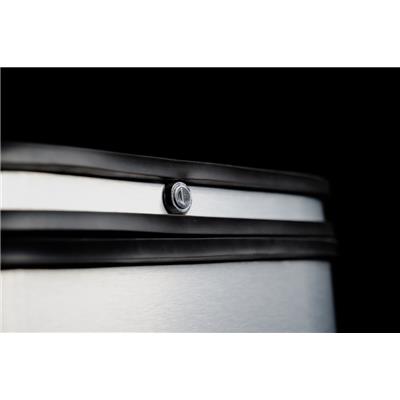

 Rys. 9. Zamek z ryglem hakowym GN 115.8 zamocowane w kuchni mobilnej Camportable Kitchen.

• Zawiasy zatrzaskowe CFVT (rys. 10, rys. 11). Zawiasy te posiadają funkcję blokowania/zatrzaskiwania się w określonym kącie otwarcia, dzięki czemu są w stanie utrzymać pokrywę po otwarciu oraz przytrzymują ją również po zamknięciu (na wypadek nie zamknięcia wcześniej opisywanych zamków z ryglem hakowym).

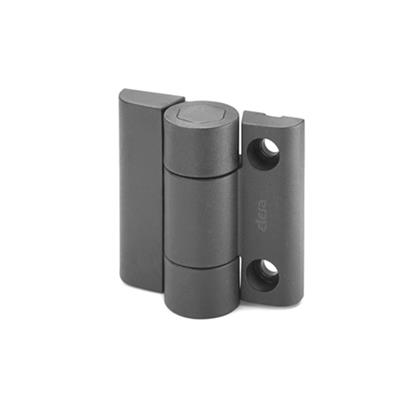

                                        Rys. 10. Zawias zatrzaskowy CFVT.

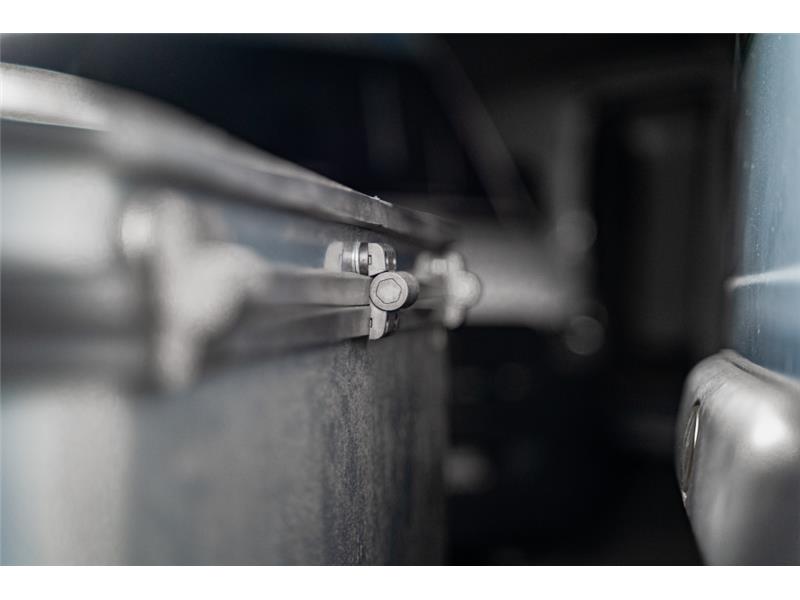

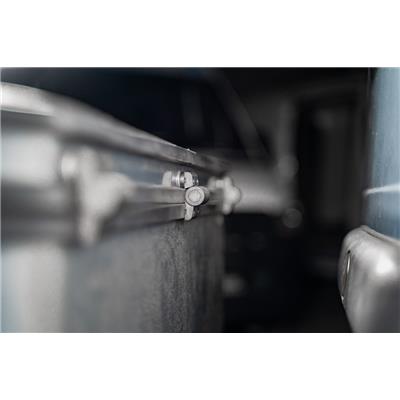

 Rys. 11. Zawiasy zatrzaskowe CFVT zamocowane w kuchni mobilnej Camportable Kitchen.

• Linki zabezpieczające ze stali nierdzewnej GN 111.2 (rys. 12, rys. 13). Linki służą jako dodatkowe zabezpieczenie, aby po otwarciu pokrywy (nawet jeśli mechanizm zawiasów zatrzaskowych uległby uszkodzeniu) lub z powodu zbyt dużej siły otwarcia pokrywa nie uderzyła o samochód.

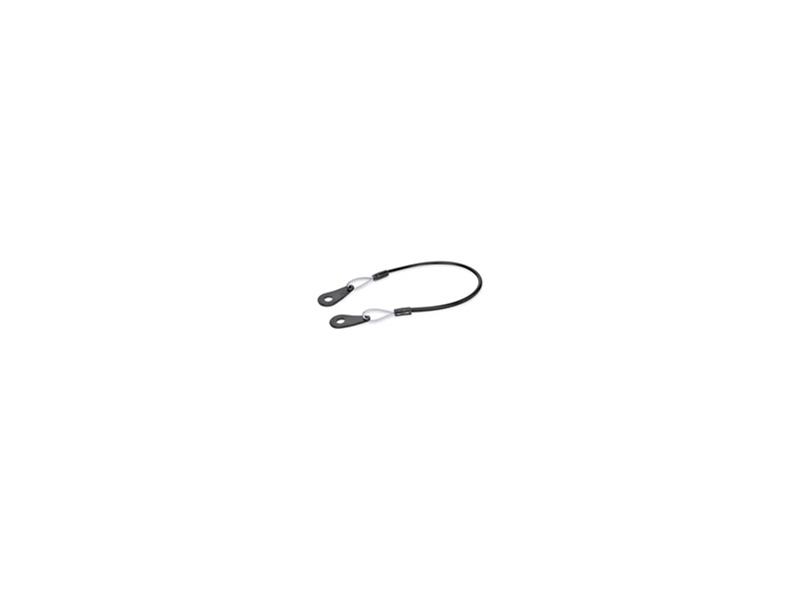

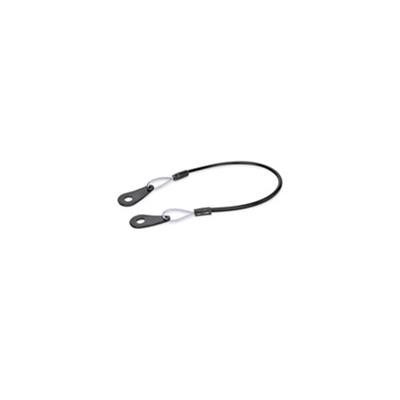

                         Rys. 12. Przykładowa linka zabezpieczająca GN 111.2.

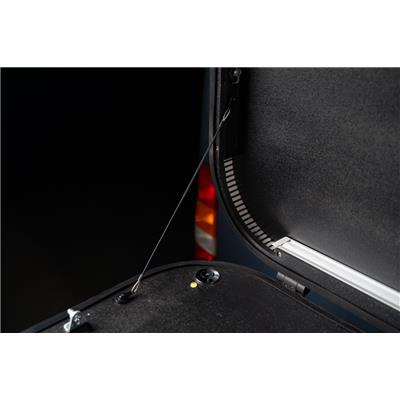

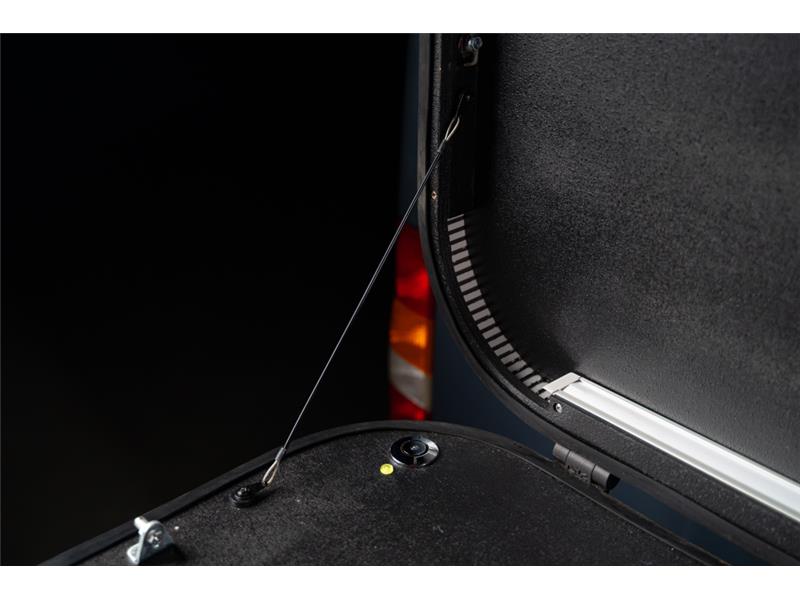

 Rys. 13. Linka zabezpieczająca GN 111.2 zamocowana w kuchni mobilnej Camportable Kitchen.

• Poziomice oczkowe GN 2281 (rys. 14, rys. 15). Poziomica służy jako pomoc przy poziomowaniu kuchni przed rozpoczęciem pracy. Nikt nie lubi toczących się po blacie kuchennym kawałków jedzenia, a w skrajnych przypadkach, zsuwających się naczyń z palnika.

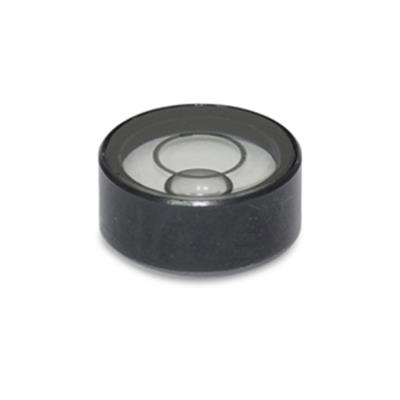

                                      Rys. 14. Poziomica oczkowa GN 2281.

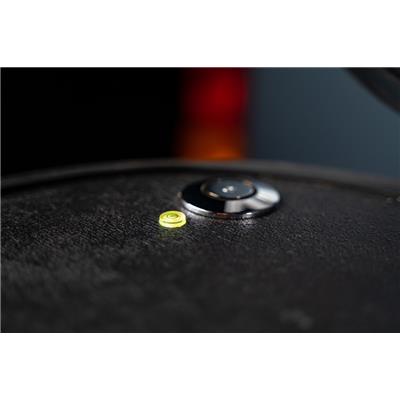

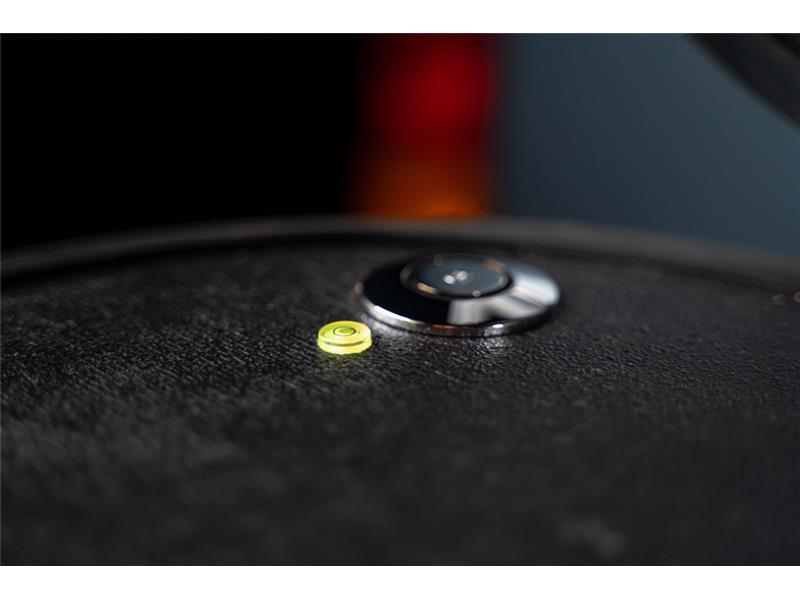

 Rys. 15. Poziomica oczkowa GN 2281 zamocowana w kuchni mobilnej Camportable Kitchen.

Zapraszamy do obejrzenia filmu prezentującego możliwości Camportable Kitchen:

https://www.youtube.com/watch?v=bW07k9NCMwA



Strona internetowa firmy Camportable Sp. z o.o.:

• www.camportable.com



Karty katalogowe opisanych produktów:

• CSMH - Zamki kasetowe z funkcją doszczelnienia
• GN 115.8 - Zamki z ryglem hakowym
• CFVT - Zawiasy zatrzaskowe
• GN 111.2 - Linki zabezpieczające ze stali nierdzewnej
• GN 2281 - Poziomice oczkowe
