Nowość! Zawiasy wieloprzegubowe z ruchomą osią obrotu

Firma Elesa+Ganter rozszerzyła ofertę zawiasów wieloprzegubowych o sześć nowych modeli. Nowe zawiasy, w porównaniu do poprzednich modeli, dają możliwość jeszcze precyzyjniejszego doboru do konkretnej aplikacji. Można je regulować w trzech płaszczyznach. Kąt rozwarcia, w zależności od modelu, wynosi 90, 120 lub 180.

„W 2018 roku wprowadziliśmy do naszej oferty pierwsze zawiasy wieloprzegubowe ze stali nierdzewnej GN 7237. Elementy te od samego początku cieszą się dużym zainteresowaniem, głównie z uwagi na fakt, że nadają się do zastosowań, w których konwencjonalne zawiasy nie mogą być zastosowane. Obserwując potrzeby klientów stworzyliśmy nowe modele, w które w jeszcze lepszy sposób pozwalają na dopasowanie zawiasów wieloprzegubowych do rzeczywistych wymagań różnych aplikacji." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

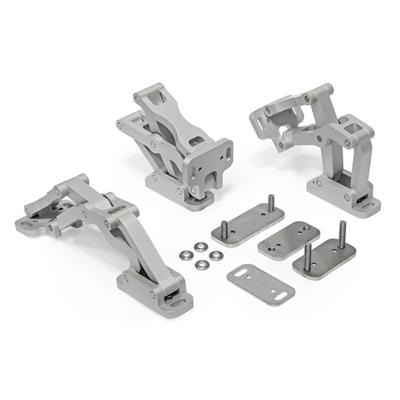

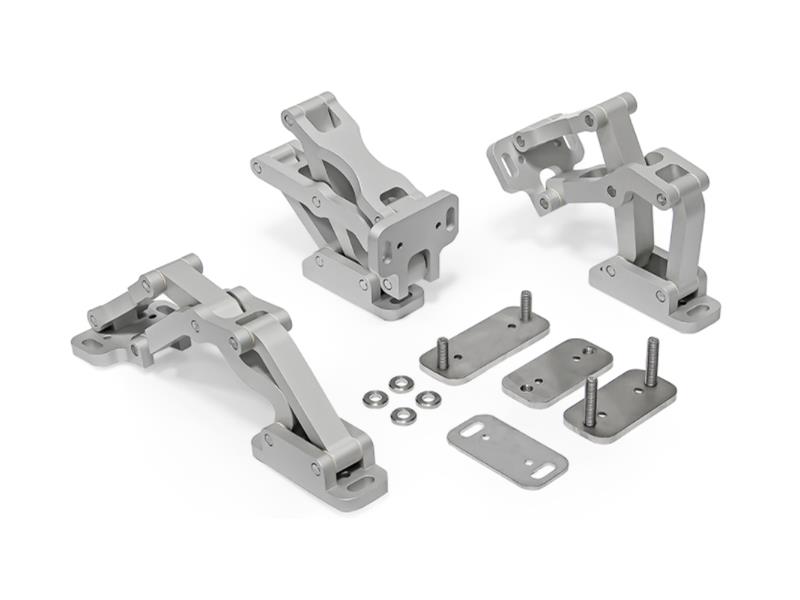

                      Rys. 1. Zawiasy wieloprzegubowe wraz z dostępnymi akcesoriami.

Zawiasy wieloprzegubowe można uważać za unikalne, ponieważ są montowane po wewnętrznej stronie osłon, pokryw i drzwi, dzięki czemu oszczędzają miejsce oraz zapewniają ochronę przed aktami wandalizmu. Ponadto, dzięki konstrukcji opartej na przegubach, ich maksymalny kąt otwarcia wynosi do 180° i zapewnia optymalny dostęp do zamykanej przestrzeni. Konstrukcja przegubowa tego typu zawiasów powoduje, że na zewnętrznej części obudowy nie znajdują się dodatkowe elementy montażowe, dzięki czemu jest ona łatwa do wyczyszczenia. Zawiasy te mogą pracować w dowolnej płaszczyźnie (rys. 2).

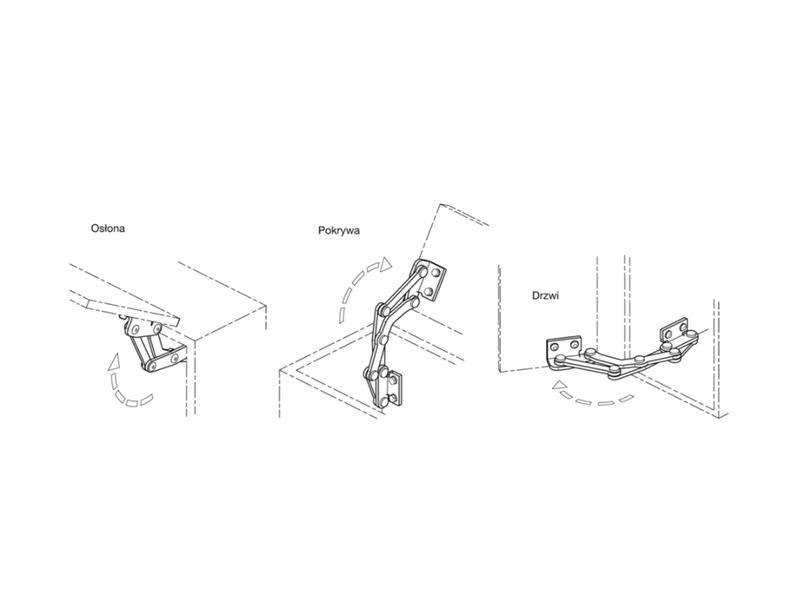

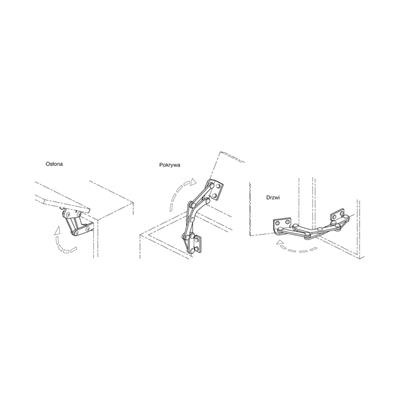

                          Rys. 2. Przykładowe pozycje pracy zawiasów wieloprzegubowych.

W odpowiedzi na zapytania klientów o inne wykonania zawiasów wieloprzegubowych, firma Elesa+Ganter wprowadziła do swojej oferty sześć dodatkowych modeli. Ich konstrukcja jest bardzo zbliżona, a główne różnice przedstawiamy w poniższej tabeli:

Oznaczenie: GN 7237

Materiał korpusu: Stal nierdzewna AISI

Nośność (na parę) - siła osiowa: FA304 Od 150 N do 175 N

Nośność (na parę) - siła promieniowa FR: Od 550 N do 750 N

Kąt otwarcia: 180 





Oznaczenie: GN 7233

Materiał korpusu: Stal nierdzewna AISI 304

Nośność (na parę) - siła osiowa: Od 150 N do 175 N

Nośność (na parę) - siła promieniowa FR: Od 550 N do 750 N

Kąt otwarcia:120 



Oznaczenie: GN 7231

Materiał korpusu: Stal nierdzewna AISI 304

Nośność (na parę) - siła osiowa: Od 150 N do 175 N

Nośność (na parę) - siła promieniowa FR: Od 550 N do 750 N

Kąt otwarcia: 90 

Oznaczenie: GN 7247

Materiał korpusu: Aluminium

Nośność (na parę) - siła osiowa: 650 N

Nośność (na parę) - siła promieniowa FR: 750 N

Kąt otwarcia: 180 

Oznaczenie: GN 7243

Materiał korpusu: Aluminium

Nośność (na parę) - siła osiowa: 650 N

Nośność (na parę) - siła promieniowa FR: 750 N

Kąt otwarcia: 120 



Oznaczenie: GN 7241

Materiał korpusu: Aluminium

Nośność (na parę) - siła osiowa: 650 N

Nośność (na parę) - siła promieniowa FR: 750 N

Kąt otwarcia: 90 



Podane w tabeli wartości obciążeń dotyczą założeń konstrukcyjnych, jak na poniższym rysunku (rys. 3). Jeżeli rzeczywiste obciążenie jest większe, stosuje się odpowiednio większą ilość zawiasów.

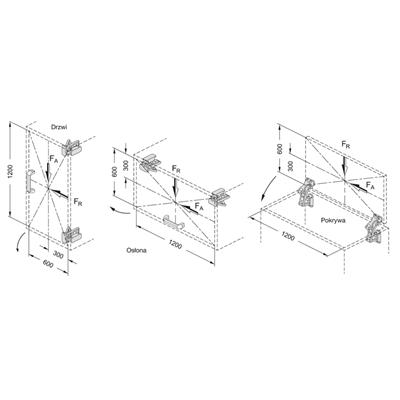

      Rys. 3. Założenia konstrukcyjne dotyczące obciążeń podanych w kartach katalogowych.

Zarówno zawias GN 7237, jak i nowe modele zawiasów wieloprzegubowych, posiadają możliwość regulacji w trzech płaszczyznach (rys. 4). Dwie z nich realizowane są za pomocą otworów fasolowych. Trzeci kierunek regulacji uzyskuje się natomiast dzięki dodatkowym akcesoriom, takim jak płytki dystansowe GN 2370, GN 2372 oraz płytki montażowe GN 2376. Regulacje te służą zarówno dokładnemu spozycjonowaniu drzwi, jak i ustawieniu odpowiedniego stopnia ugięcia uszczelek.

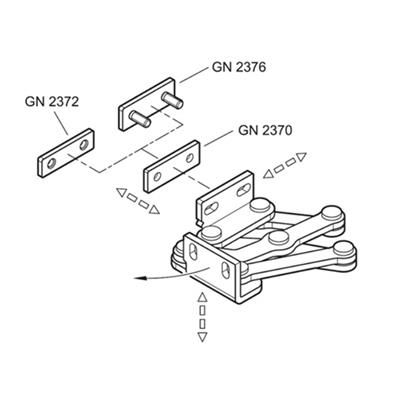

                             Rys. 4. Opcje regulacji zawiasów wieloprzegubowych.

Nowe modele zawiasów wieloprzegubowych umożliwiają jeszcze precyzyjniejszy dobór zawiasu do konkretnej aplikacji. Na szczególną uwagę zasługuje wykonanie aluminiowe o wzmocnionej konstrukcji (seria GN 724x rys. 5), które przy zbliżonych do GN 7237 gabarytach, przenosi osiowo ponad 350% większe obciążenie (FA).

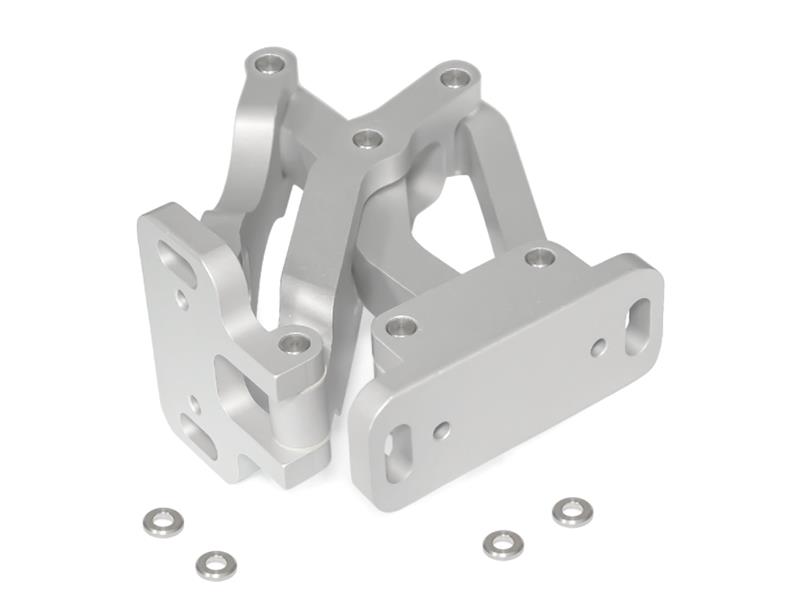

                                             Rys. 5. Zawias GN 7247

Zawiasy wieloprzegubowe są wykonane ze stali nierdzewnej AISI 304 lub z aluminium, dzięki czemu mogą być wykorzystywane w aplikacjach takich jak:

• Zabudowy pracujące w trudnych warunkach atmosferycznych, np. osłony silników maszyn budowlanych, które pracując w trudnych warunkach, wymagają trwałych zawiasów, odpornych na korozję i ciężkie warunki środowiskowe, a jednocześnie otwierają się, umożliwiając jak największy dostęp do maszyny operatorowi lub serwisantowi.

• Osłony i drzwi zabudów pojazdów specjalnych (np. strażackich), gdzie bardzo istotnym aspektem jest łatwy i szybki dostęp do sprzętu gaśniczego, przy jednoczesnym kontakcie z wodą, środkami gaśniczymi, pyłem lub kurzem.

• Obudowy w maszynach spożywczych i farmaceutycznych, wymagających częstego mycia z użyciem detergentów.

• Klapy/pokrywy luków bagażowych w autobusach, jachtach, kamperach.



Szczegóły techniczne wraz z plikami 3D/2D znajdują się w kartach katalogowych poszczególnych produktów:

• GN 7237 – zawiasy przegubowe ze stali nierdzewnej o kącie otwarcia 180°
• GN 7233 – zawiasy przegubowe ze stali nierdzewnej o kącie otwarcia 120°
• GN 7231 – zawiasy przegubowe ze stali nierdzewnej o kącie otwarcia 90°
• GN 7247 – zawiasy przegubowe z aluminium o kącie otwarcia 180°
• GN 7243 – zawiasy przegubowe z aluminium o kącie otwarcia 120°
• GN 7241 – zawiasy przegubowe z aluminium o kącie otwarcia 90°
• GN 2370 – płytki dystansowe
• GN 2372 – płytki montażowe z gwintowanymi otworami
• GN 2376 – płytki montażowe z gwintowanymi trzpieniami
