GN 962 – dociskacze do ciężkich zastosowań, zasilane pneumatycznie

Elesa + Ganter wprowadziła do oferty nowy dociskacz GN 962zasilany pneumatycznie, typu „longlife". Korpus został wykonany z fosforanowanej stali, która znajduje zastosowanie w wysokich temperaturach i środowiskach o podwyższonym zagrożeniu korozją. Dodatkowo nowe dociskacze zostały wyposażone w hartowane i szlifowane sworznie i tuleje, które poprawiają wydajność przy powtarzalnej pracy w tego typu warunkach.

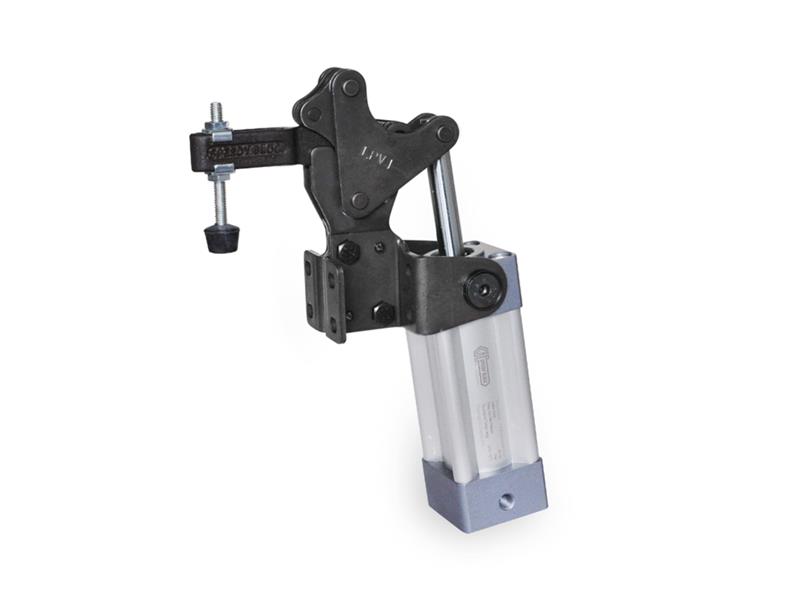

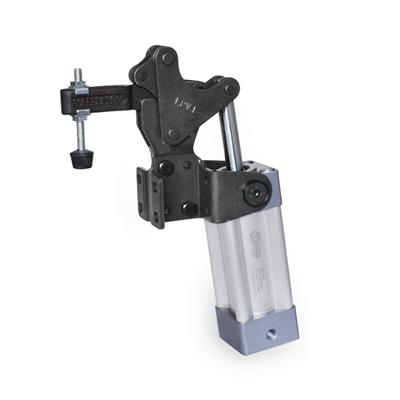

                   Rys. 1 Dociskacz GN 962

Dociskacze są dostępne w różnych wersjach wykonania elementu dociskowego:

· Typ APV: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami,
· Typ CPV: rozwidlone ramię dociskowe z dwoma przesuwnymi nakładkami i śrubą dociskową GN 708.1 GN 708.1,
· Typ EPV: ramię dociskowe pełne z uchem do przyspawania.

Wersja EPV przystosowana jest do przenoszenia największych obciążeń:

· Fs (Siła docisku przy ciśnieniu 6 bar): 2280N,

· Fh (Siła przytrzymania): 8500N.

Dociskacz wyposażony jest w tłok magnetyczny, który po zastosowaniu czujnika GN 3380, będzie informować nas o położeniu ramienia dociskowego. Czujnik GN 3380 w momencie zbliżenia się tłoka magnetycznego zmienia swój stan. Zainstalowany w wybranym miejscu na korpusie siłownika będzie informował nas o osiągnięciu przez tłok określonej pozycji.

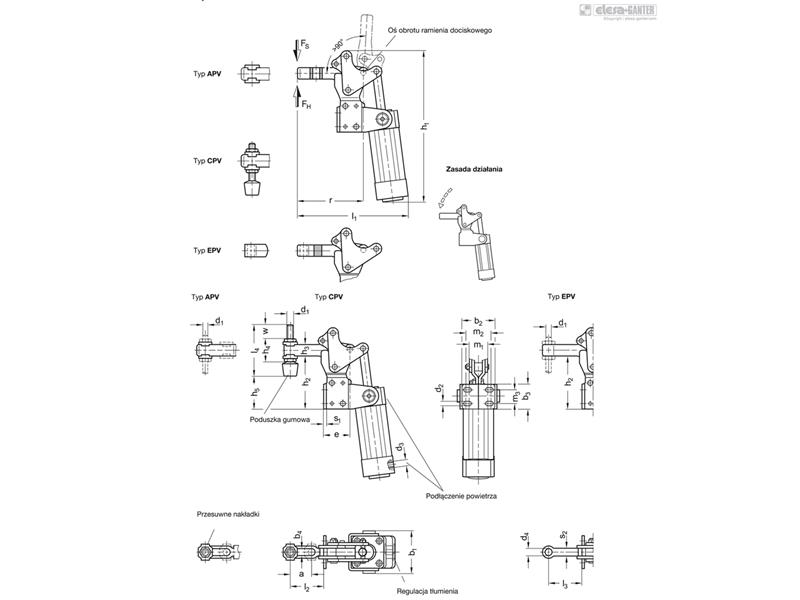

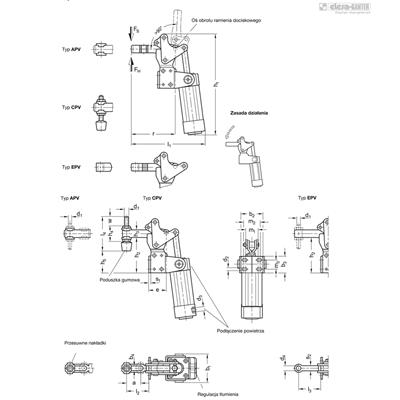

                  Rys. 2 Wersje wykonania elementu dociskowego

Dociskacze GN 962 występują w rozmiarach od 220 do 850, analogicznie do rozmiaru wzrastają siły przytrzymania Fh (od 2200 do 8500N) i docisku Fs (od 870 do 2280N), przy założeniu ciśnienia 6 bar.

Dociskacze longlife charakteryzują się zwiększoną trwałością, utrzymują swoje własności przy wielokrotnym, powtarzalnym użyciu (nawet do miliona cykli pracy).

Dociskacze pneumatyczne znajdą zastosowanie w praktycznie każdym powtarzalnym procesie produkcyjnym, wymagającym zwiększonych sił przytrzymania. Może to być:

· montaż ram okiennych do zgrzewania,
· spawanie, zgrzewanie, czy montaż elementów branży automotive
· spawanych automatycznie konstrukcjach stalowych.

Wszystkie powyższe cechy dociskacza pneumatycznego sprawiają, że doskonale sprawdzi się on w wyżej wymienionych aplikacjach i spełni założenia nawet najbardziej wymagających procesów produkcyjnych zarówno w zakresie odporności, siły przytrzymania lub ilości cykli pracy.
