iMod PLC w chłodnictwie

Moduł telemetryczny iMod posiada szerokie zastosowanie w dziedzinie automatyki. Jednym z wielu gałęzi przemysłu, w których iMod spełnia oczekiwania klienta oraz wymagania stawiane systemom sterowania jest chłodnictwo.

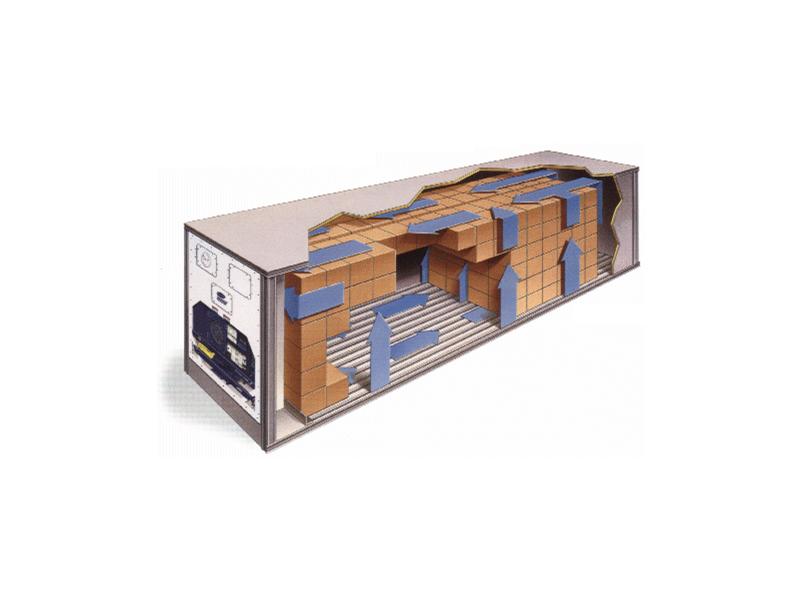

Zastosowanie komputera typu embedded – iMod, w chłodnictwie, zostanie omówione na podstawie przykładu budowy kontenera chłodniczego. Służy on do transportu ładunków wymagających utrzymania określonej, stałej temperatury.

iMod w układzie automatyki kontenera chłodniczego pełni dwie funkcje:

  • funkcję sterującą pracą agregatem chłodniczym (sprężarką), wentylatorami oraz grzałkami,
  • funkcję kontroli pracy kontenera (monitorowanie temperatur).

 Sterowanie realizuje się poprzez wykorzystanie funkcjonalności iMod PLC, która poza podstawowymi możliwościami modułu umożliwia mu dodatkowo pracę jako logiczny sterownik programowalny (Programmable Logic Controller - PLC). Pozwala to na automatyczne sterowanie wyjściami/wejściami cyfrowymi oraz analogowymi w prosty sposób. Wystarczy napisać odpowiedni program w języku drabinkowym z wykorzystaniem aplikacji dostarczanej wraz z urządzeniem.

iMod wyposażony jest w magistralę 1-Wire, która obsłuży dostateczną ilość czujników temperatury i wilgotności potrzebnych do poprawnej pracy i monitoringu kontenera chłodniczego. Dodatkowo łącząc urządzenie iMod przez port RS-485 oraz protokół Modbus z dedykowanym panelem dotykowym TPD-430, użytkownik bezpośrednio z urządzenia ma możliwość na:

  • regulację temperatury we wnętrzu komory ładunkowej kontenera,
  • sygnalizację optyczną stanów pracy agregatu,
  • pomiar i wyświetlanie temperatur wewnątrz i na zewnątrz kontenera,
  • nadzór nad stanem technicznym agregatu,
  • wskazanie stanów alarmowych i awaryjnych,
  • rejestracja danych pochodzących z czujników.

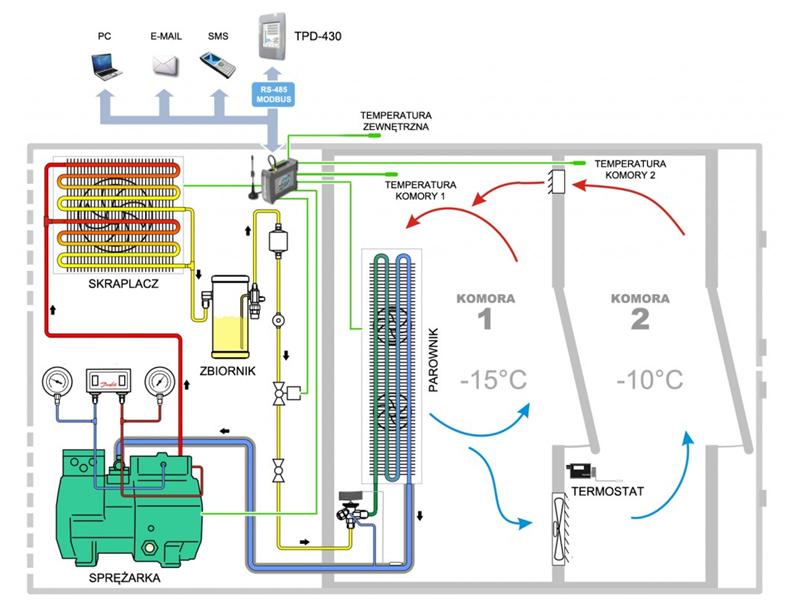

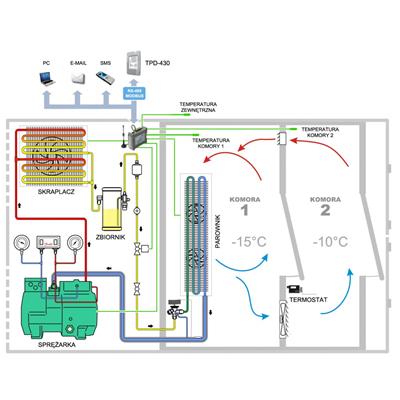

Schemat zastosowania modułu iMod przy sterowaniu i monitorowaniu kontenera chłodniczego

Dzięki wbudowanemu modemowi GPRS/EDGE możliwy jest dostęp do rejestrowanych danych, wartości temperatur oraz stanów alarmowych. Dzięki niemu, użytkownik zawsze będzie znał na bieżąco parametry pracy kontenera, nawet w momencie transportu drogą morską.

Dodatkowo dane które można rejestrować w określonych odstępach czasowych są zapisywane do pamięci modułu lub też na zewnętrzne karty pamięci (do 2Gb). Dane te zapisywane są w formacie plików CSV lub też do zewnętrznej bazy danych.

Wykorzystując łącze internetowe, użytkownik ma stały dostęp do wartości parametrów pracy kontenera poprzez pliki CSV lub bezpośrednio z wykorzystaniem wizualizacji. W tym celu może wykorzystać aplikację NX Dynamics co pozwala na graficzny podgląd temperatur oraz ciśnienia bezpośrednio ze strony WWW lub urządzenia mobilnego takiego jak telefon.

Czytaj cały artykuł: http://www.a2s.pl/imod-plc-w-chlodnictwie-a-2259.html

Zobacz urządzenia z serii iMod: http://www.a2s.pl/platforma-seria-imod-nowosc-c-834_1933_107_1984.html

________________________________________________________

Moduł telemetryczny, kontroler protokołów iMod

Konfigurowalny kontroler automatyki (CAC) z modemem GPRS*

Co to jest iMod?

  • iMod to niezawodna, wszechstronna i prosta w konfiguracji platforma na potrzeby zdalnego sterowania i monitorowania.
  • iMod to uniwersalne urządzenie które posiada możliwość obsługi dowolnego protokołu. Udostępnione SDK pozwala dowolną rozbudowę urządzenia o logikę sterowania, a całość oparta jest o otwarte standardy (Linux, Modbus)

Informacje podstawowe

iMod jako moduł telemetryczny to ogromne możliwości rejestracji i dostępu do danych, wykorzystując w tym celu wbudowane interfejsy wejścia-wyjścia oraz kanały komunikacyjne tj. Ethernet czy GPRS.

Dzięki elastycznej konfiguracji pełni rolę kontrolera protokołów, integrując dostęp do urządzeń, buforuje dane pobrane poprzez różne protokoły i metody komunikacji.

Wbudowany serwer www umożliwia prezentację i sterowanie bezpośrednio z urządzenia poprzez przeglądarkę internetową, dodatkowo platforma NX Dynamics upraszcza tworzenie modułów sterujących z poziomu WWW.

iMod to innowacyjna usługa software’owa sprzężona z platformą sprzętowo-systemową NPE opracowana w celu szybkich wdrożeń zaawansowanych projektów automatyki, monitoringu i zdalnego nadzoru.

Instalacje oparte o iMod pracują obecnie w wielu krajach świata, a dzięki ciągłemu rozwojowi platformy i zdalnej aktualizacji zawsze możliwy jest dostęp do nowych funkcjonalności.

Realizuje funkcjonalność urządzeń tj.:

  • moduł telemetryczny
  • autonomiczny kontroler
  • kontroler protokołów
  • moduł powiadamiania
  • rejestrator danych
  • moduł I/O

Uniwersalny moduł komunikacyjny
Dzięki uniwersalnej i elastycznej architekturze oraz rozwiązaniom typu plug-in, może pełni rolę uniwersalnego modułu komunikacyjnego obsługującego dowolne protokoły użytkownika.

  • Sterownik PLC
  • Serwer portów szeregowych
  • Konwerter protokołów
  • Kontroler programowalny
  • Modem GPRS/EDGE
  • MODBUS Gateway
  • Agent SNMP
  • Serwer WWW z obsługą PHP i bazy danych (WAMP)
  • Bramka SMS
  • GPRS router, NAT
  • Serwer e-mail, FTP, SSH, VPN i innych usług systemu Linux
