Kurs projektanta systemów HMI/SCADA cz.1 – Jak efektywnie projektować wizualizacje?

Chcesz się nauczyć projektować wizualizacje HMI/SCADA? Jeśli jesteś początkujący/a i chcesz się uczyć od nowa, albo już projektowałeś takie systemy i chcesz coś usprawnić, ten kurs jest dla Ciebie!

Kurs będzie się składał z siedmiu części, w których będziesz miał/a możliwość zdobycia nowej wiedzy oraz przećwiczenia w zadaniach kolejnych elementów projektowania wizualizacji.
Przykłady zostaną przedstawione na wizualizacjach utworzonych w oprogramowaniu Wonderware InTouch, jednym z najpopularniejszych w świecie produkcji.

Zdobyte umiejętności będziesz mógł/mogła przećwiczyć na własnym oprogramowaniu HMI/SCADA, na bezpłatnym demo Wonderware InTouch lub Astraada HMI CFG.

Jeśli przeczytasz wszystkie artykuły, będziesz świetnie przygotowany/a do końcowego quizu, po którym otrzymasz certyfikat ukończenia.

Konsultantem i osobą mającą nadzór merytoryczny nad cyklem „Kurs projektanta systemów HMI/SCADA" jest Wojciech Pawełczyk – specjalista ds. systemów SCADA, ekspert ds. Wonderware.

Redaktorem cyklu jest Ewelina Niziołek – inżynier automatyk.

Czytaj na: www.astor.com.pl/poradnikautomatyka

Jesteś projektantem HMI/SCADA, operatorem procesu lub uczestniczysz w kontroli procesu w przedsiębiorstwie? Musisz być czujny, a w razie alarmu szybko reagować. Twoja praca ma duży wpływ na wydajność procesu, koszty produkcji oraz bezpieczeństwo jego działania, a o jej jakości w dużym stopniu decyduje wizualizacja procesu, który nadzorujesz.

Sprawdź wyróżniki poprawnej wizualizacji.

Jak podnieść efektywność pracy operatora przez wizualizację?
Być może w trakcie Twojej pracy zdarzyło się, że operator nie zauważył alarmu, bo inne elementy wizualizacji były zbyt kolorowe lub rozpraszające. Może dane, których potrzebuje operator są trudno dostępne, ich interpretacja wymaga dużo czasu, a nawigacja pomiędzy ekranami nie jest intuicyjna. To wymaga od operatora jeszcze większego skupienia i dłuższego czasu na decyzję.

Potrzeba wprowadzenia wizualizacji i systemów nadzoru działania procesów produkcyjnych powstała już ponad 70 lat temu, na początku głównie w formie oprzyrządowania pneumatycznego obsługiwanego w oddzielnym pomieszczeniu blisko procesu produkcyjnego.

Wraz z rozwojem i wprowadzeniem komputeryzacji tych systemów zostały wprowadzone grafiki i elementy wizualizacji często używane do dziś. Z powodu braku odpowiednich budżetów przy migracji systemów pneumatycznych do komputerowych, nie inwestowano w grafiki. Wiele zwyczajów projektowania okazuje się w dzisiejszych czasach nieefektywne, a wykorzystywane elementy wizualizacji wymagają odświeżenia.

Czy ekrany wizualizacji powinny być atrakcyjne wizualnie? Okazuje się, że nie. Co więcej – wizualizacja powinna być „nudna". Mnogość kolorów, elementy 3D oraz animacje powodują rozproszenie operatora.

 Sprawdź, czy nie przytrafiły Ci się takie sytuacje..

Co nas ogranicza w projektowaniu wydajnych wizualizacji?
Wielu projektantów wkłada duży wysiłek w stworzone przez siebie wizualizacje i dlatego niezbyt chętnie je zmienia. Często nie zdają sobie sprawy z tego, że zmiana może ułatwić pracę operatorom, podnieść wydajność i bezpieczeństwo działania procesu. Oczekiwania od osób zlecających zaprojektowanie wizualizacji nie są spójne z wiedzą projektantów, a w konsekwencji ograniczają efektywność pracy operatorów.

Poznaj podstawowe zasady
Systemy SCADA oraz HMI mają odzwierciedlać, monitorować oraz kontrolować pewien założony proces.

Wydajne wizualizacje HMI/SCADA są projektowane z uwzględnieniem:

• maksymalizacji wydajności nadzorowanego procesu,
• łatwości wdrożenia i wykorzystania.

„Żeby stworzyć efektywny panel operatora, przede wszystkim powinieneś/powinnaś poznać i zrozumieć zasady i dobre praktyki projektowania, a potem próbować działać samodzielnie i konsultować efekty z praktykami z przemysłu. ASTOR jest tu dla Ciebie – ucz się z nami"
– zachęca Wojciech Pawełczyk, specjalista ds. Wonderware.

Jakie zasady projektowania HMI/SCADA sprawdzają się najlepiej?

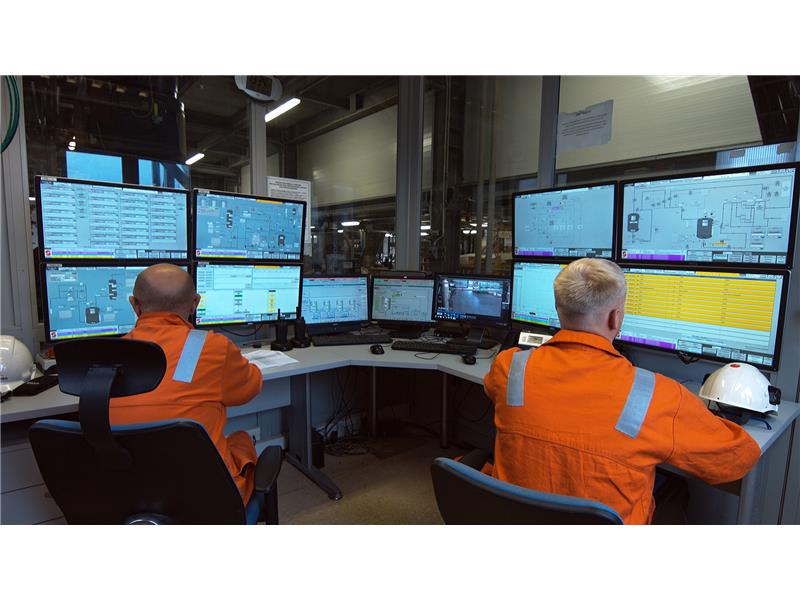

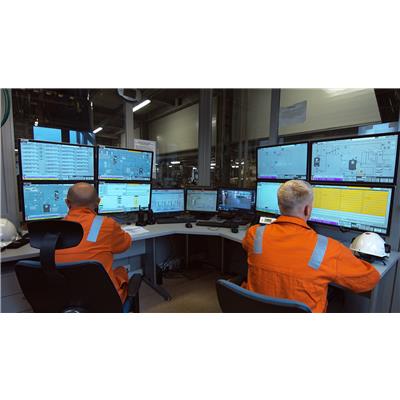

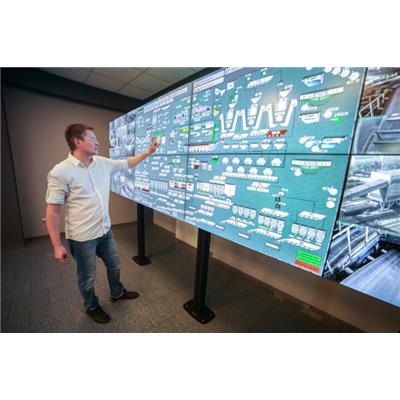

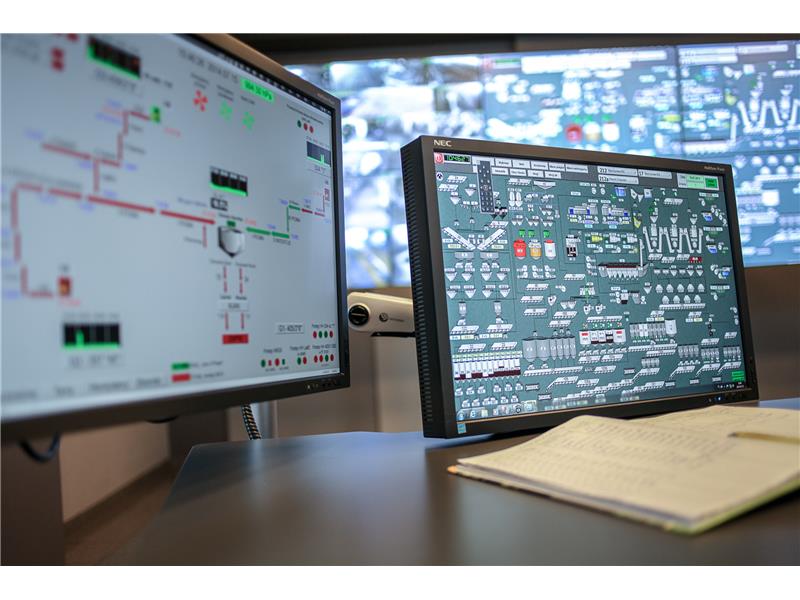

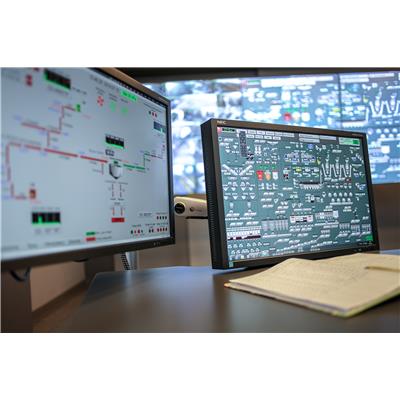

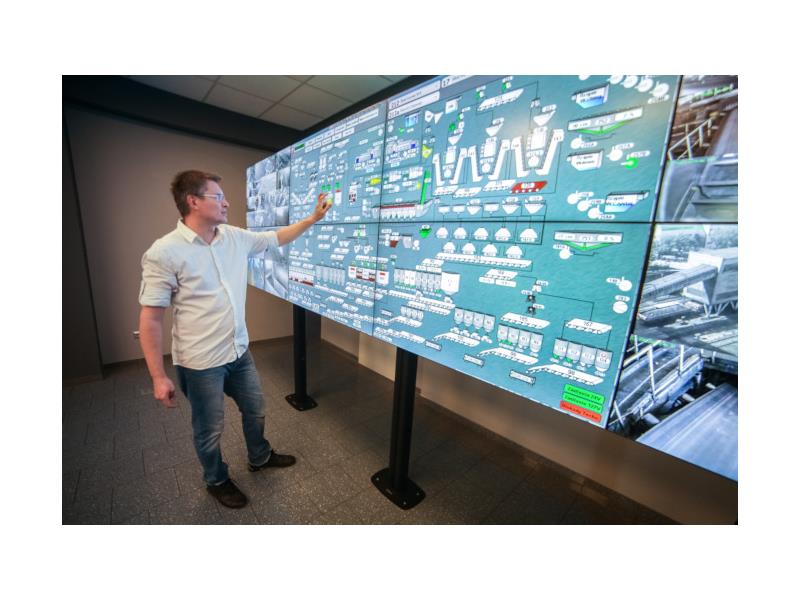

• wizualizacje przedstawiaj na dużych ekranach, na których każdy operator może z łatwością odczytać dane oraz zauważyć alarm,
• twórz hierarchiczne ekrany w celu uzyskania przejrzystości oraz jak najszybszej reakcji operatora,
• na ekranach wizualizacji wyróżniaj najważniejsze informacje z punktu widzenia wydajności procesu,
• zminimalizuj wykorzystanie elementów rozpraszających, o różnych kolorach,
• zastosuj 7 kroków tworzenia wydajnej wizualizacji HMI/SCADA.

W cyklu artykułów „Kurs projektanta systemów HMI/SCADA" na przykładach przedstawimy wydajny sposób projektowania wizualizacji oraz porównamy go do technik używanych dotychczas.
Przejdziesz – krok po kroku – przez cały proces tworzenia wizualizacji HMI/SCADA. Sprawdzisz, który sposób projektowania ma więcej zalet i przyniesie więcej korzyści.

Sprawdź, 7 kroków tworzenia wydajnej wizualizacji

W kolejnym artykule z cyklu „Kurs projektanta systemów HMI/SCADA":
Tradycyjne i nowoczesne praktyki tworzenia wizualizacji HMI/SCADA.

Podstawowe zasady w projektowaniu HMI/SCADA
Elementy wydajnie działającego systemu HMI/SCADA
