Metody serwisowania układów BGA

W erze szybkiego rozwoju technologii elektronicznych, gdzie urządzenia stają się coraz bardziej skomplikowane i miniaturyzowane, kluczową rolę odgrywa umiejętność efektywnego serwisowania komponentów takich jak układy BGA (Ball Grid Array). Te zaawansowane układy scalone są nieodłącznym elementem komputerów, smartfonów, konsol do gier i innych urządzeń wysokoprzetwarzających. Charakteryzując się wysoką gęstością połączeń i małymi rozmiarami, stawiają one unikalne wyzwania w zakresie montażu, demontażu i naprawy.

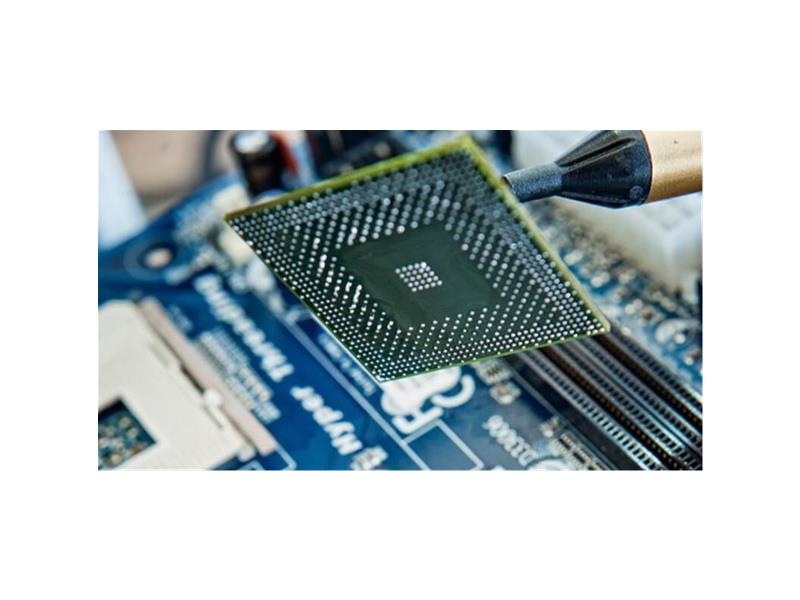

Czym jest układ BGA?

Układ BGA, znany jako Ball Grid Array, stanowi nowatorską formę obudowy układów scalonych (IC), która zasadniczo zmieniła podejście do projektowania i montażu urządzeń elektronicznych. W układach BGA, różniących się od tradycyjnych rozwiązań, punkty połączeniowe, czyli kontakty elektryczne, są rozmieszczone na całej dolnej powierzchni układu. Konstrukcja ta pozwala na znaczące zwiększenie liczby połączeń w porównaniu do starszych typów obudów, gdzie kontakty umieszczone były tylko na krawędziach.

Zaletą tej konstrukcji jest możliwość uzyskania wyższej gęstości połączeń, co jest kluczowe w zaawansowanych urządzeniach elektronicznych, gdzie przestrzeń jest na wagę złota. Dzięki rozmieszczeniu punktów połączeniowych na całej powierzchni, układy BGA mogą obsługiwać większą liczbę funkcji w mniejszej przestrzeni. To z kolei przekłada się na lepsze wykorzystanie miejsca na płytce drukowanej i zwiększenie ogólnej wydajności urządzenia.

Kontakty w układach BGA są w formie małych kulek lutu, które są lutowane bezpośrednio do odpowiednich padów na płycie drukowanej (PCB). Ta metoda połączenia oferuje lepszą wydajność elektryczną i lepszą niezawodność niż tradycyjne połączenia przewlekane, zwłaszcza w środowiskach o wysokiej gęstości połączeń.

Układy BGA znalazły szerokie zastosowanie w nowoczesnej elektronice, takiej jak komputery, smartfony czy konsole do gier. Ich obecność jest nieodzowna w świecie, gdzie miniaturyzacja i wysoka wydajność są na pierwszym planie. Jednakże, ich unikalna konstrukcja niesie również wyzwania, szczególnie w kontekście montażu, demontażu i serwisowania, które wymagają specjalistycznych umiejętności i sprzętu. Po zrozumieniu podstawowych założeń układu BGA, w tym jego unikalnej konstrukcji i zalet płynących z zastosowania kulek lutu, naturalnie nasuwa się pytanie o proces ich montażu.

Jak wygląda proces lutowania układu BGA?

Proces lutowania układu BGA jest zadaniem wymagającym precyzji i odpowiednich narzędzi. Począwszy od przygotowania płyty drukowanej (PCB), należy zadbać o właściwą aplikację pasty lutowniczej na padach, co jest kluczowe dla utworzenia dobrego połączenia. Następnie, układ BGA jest pozycjonowany na PCB z wykorzystaniem specjalistycznych przyrządów, które zapewniają jego prawidłowe ustawienie.

Po umieszczeniu układu BGA na płycie, proces lutowania odbywa się zazwyczaj w piecu rozpływowy, który zapewnia równomierny rozkład ciepła niezbędny do stopienia kulek lutu i utworzenia solidnych połączeń elektrycznych. Temperatura i czas są ściśle kontrolowane, aby zapobiec uszkodzeniu zarówno układów, jak i samej płyty. Proces lutowania musi być dokładnie monitorowany, aby zapewnić, że wszystkie połączenia są wykonane poprawnie, co jest później weryfikowane za pomocą inspekcji rentgenowskiej lub innych metod kontroli jakości.

Po dokładnym zbadaniu procesu lutowania układu BGA, od przygotowania płyty drukowanej, przez umieszczenie układu, aż po etap lutowania w piecu rozpływowym, nasuwa się kolejne kluczowe zagadnienie - profil lutowniczy. Jego rola w procesie lutowania układów BGA nie może być niedoceniona, ponieważ stanowi on fundament zapewnienia jakości i niezawodności połączeń.

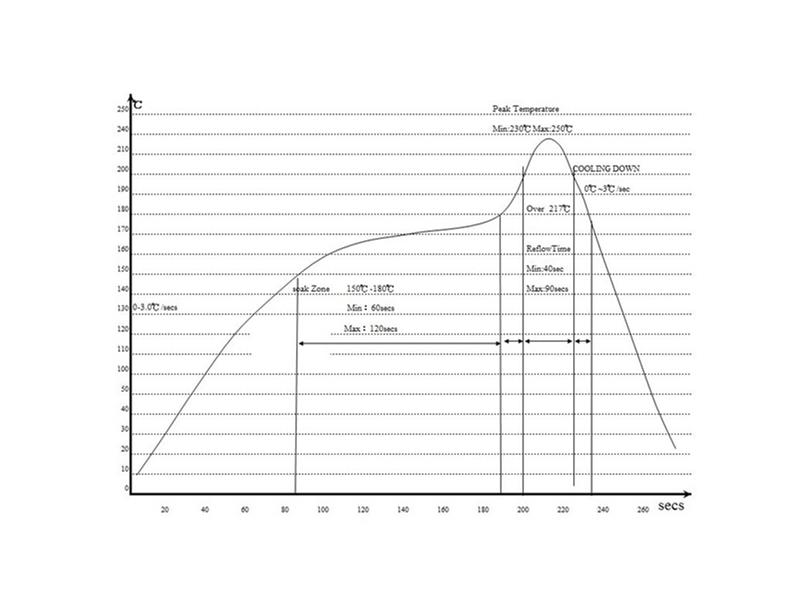

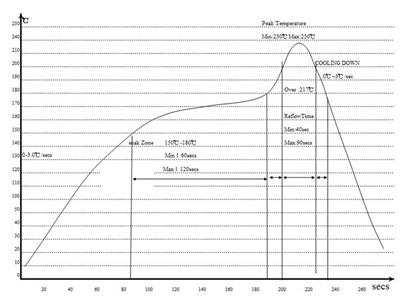

Profil lutowniczy – czy warto go przestrzegać?

Przestrzeganie profilu lutowniczego jest jednym z najważniejszych aspektów w procesie lutowania układów BGA. Profil ten określa parametry temperatury i czasu, które muszą być ściśle monitorowane i kontrolowane podczas procesu lutowania. Jego przestrzeganie ma kluczowe znaczenie dla zapewnienia jakości i niezawodności połączeń lutowanych.

Pierwszym krokiem w tworzeniu profilu lutowniczego jest zrozumienie wymagań termicznych zarówno dla płyty drukowanej, jak i dla samego układu BGA. To obejmuje określenie odpowiedniej temperatury topnienia lutu, czasu trwania poszczególnych etapów procesu lutowania, a także szybkości podgrzewania i chłodzenia. Każdy z tych parametrów odgrywa istotną rolę w zapewnieniu, że kule lutu będą miały odpowiednią formę i stworzą mocne, trwałe połączenia.


Pierwszym krokiem w tworzeniu profilu lutowniczego jest zrozumienie wymagań termicznych zarówno dla płyty drukowanej, jak i dla samego układu BGA. To obejmuje określenie odpowiedniej temperatury topnienia lutu, czasu trwania poszczególnych etapów procesu lutowania, a także szybkości podgrzewania i chłodzenia. Każdy z tych parametrów odgrywa istotną rolę w zapewnieniu, że kule lutu będą miały odpowiednią formę i stworzą mocne, trwałe połączenia.

Zignorowanie profilu lutowniczego może prowadzić do licznych problemów. Na przykład, zbyt wysoka temperatura może spowodować uszkodzenie zarówno układów BGA, jak i płyty drukowanej, podczas gdy zbyt niska temperatura może nie zapewnić wystarczającego stopienia lutu, co z kolei może prowadzić do słabych lub niekompletnych połączeń. Ponadto, niewłaściwe zarządzanie czasem lutowania może skutkować nierównomiernym rozprowadzeniem ciepła, co zwiększa ryzyko powstania wad takich jak zwarcia lub zimne luty.

Profil lutowniczy nie tylko zapewnia jakość i trwałość połączeń lutowanych, ale również pomaga w zapobieganiu uszkodzeniom termicznym komponentów. Dlatego też, jego przestrzeganie jest niezbędne w procesie lutowania układów BGA, zwłaszcza w przypadku urządzeń elektronicznych, gdzie wymagana jest wysoka niezawodność i wydajność. Przechodząc od zapobiegania problemom lutowania do ich naprawy, staje się oczywiste, że specjalistyczne techniki i narzędzia są niezbędne. Właśnie tutaj kluczową rolę odgrywają systemy naprawcze dla układów BGA.

Systemy naprawcze dla układów BGA

Naprawa i serwisowanie układów BGA wymagają specjalistycznych narzędzi i technik, aby sprostać wyzwaniom związanym z ich unikalną konstrukcją. W tym kontekście, systemy naprawcze odgrywają kluczową rolę, oferując rozwiązania dostosowane do precyzyjnego demontażu, naprawy i ponownego montażu tych skomplikowanych komponentów.

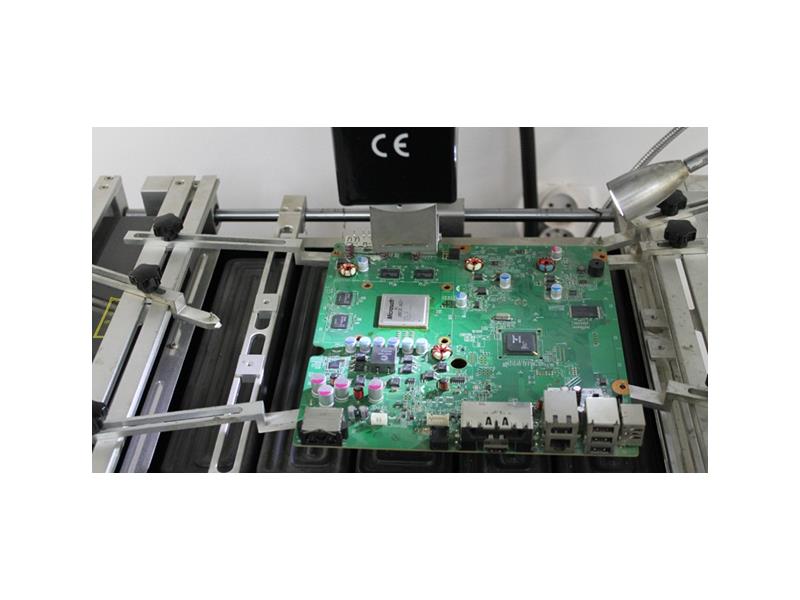

Jednym z podstawowych narzędzi w systemie naprawczym jest stacja do przelutowywania BGA, która umożliwia kontrolowane usuwanie i instalowanie układów BGA na płytce drukowanej. Te stacje wykorzystują precyzyjne kontrole temperatury i przepływu powietrza, aby zapewnić równomierny rozkład ciepła, co jest niezbędne do bezpiecznego demontażu i ponownego montażu układów.


Oprócz stacji do przelutowywania, systemy naprawcze mogą obejmować również zaawansowane urządzenia do inspekcji, takie jak mikroskopy i kamery termowizyjne. Te urządzenia pozwalają na dokładne zbadanie jakości połączeń i identyfikację potencjalnych problemów, takich jak zimne luty czy zwarcia.

Dodatkowo, urządzenia takie jak pick-and-place są wykorzystywane do precyzyjnego aplikowania pasty i pozycjonowania układów BGA. Precyzja w tych czynnościach jest kluczowa, aby zapewnić odpowiednie połączenia i uniknąć uszkodzenia układów podczas procesu lutowania.

Ważnym aspektem systemów naprawczych jest również oprogramowanie diagnostyczne, które pomaga w identyfikacji problemów i planowaniu napraw. Takie oprogramowanie może dostarczać szczegółowych instrukcji i wskazówek, wspomagając techników w dokładnym i skutecznym serwisowaniu układów BGA.

Wraz z rozwojem technologii elektronicznych, systemy naprawcze dla układów BGA ewoluują, oferując coraz bardziej zaawansowane i zintegrowane rozwiązania. Jednym z przykładów takiej ewolucji jest urządzenie REECO RS-300Q.

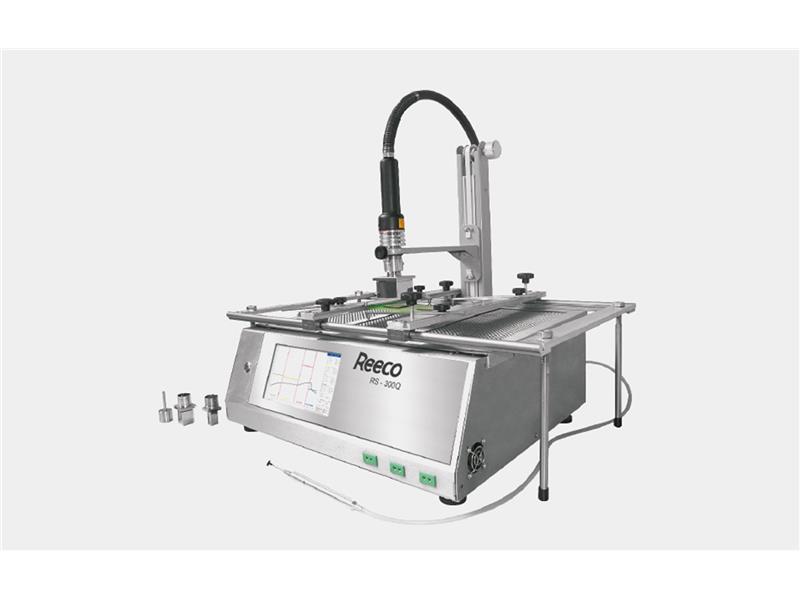

REECO RS-300Q – urządzenie do montażu i demontażu układów BGA

Urządzenie REECO RS-300Q Do Montażu i Demontażu SMD/BGA to narzędzie, które znajduje zastosowanie w profesjonalnych serwisach elektronicznych oraz przemyśle produkcyjnym, stając się kluczowym rozwiązaniem w pracy z wymagającymi układami BGA. Dzięki zaawansowanemu systemowi kontroli temperatury, pozwala na precyzyjne wykonanie procesów lutowniczych, a zintegrowane oprogramowanie umożliwia łatwe programowanie i przechowywanie różnorodnych profili lutowniczych, co zwiększa efektywność i jakość pracy.

Urządzenie wyróżnia się przystępną ceną i kompleksowością, zapewniając funkcje niezbędne do skutecznego serwisowania, takie jak zintegrowany podgrzewacz podczerwieni, dysza z gorącym powietrzem oraz statywy w systemie XYZ, co umożliwia precyzyjne pozycjonowanie komponentów na płycie drukowanej. Znacznym udogodnieniem jest zintegrowany komputer sterujący z wyświetlaczem dotykowym, który upraszcza obsługę urządzenia i zwiększa jego ergonomiczność, eliminując potrzebę podpinania zewnętrznego laptopa, co ma istotne znaczenie w środowiskach z wysokimi reżimami bezpieczeństwa elektrostatycznego.


Dodatkowo, REECO RS-300Q posiada system diagnostyczny, który pomaga w szybkim wykrywaniu i rozwiązywaniu problemów takich jak niekompletne luty czy uszkodzenia termiczne, a funkcja automatycznego rozpoznawania położenia układów BGA minimalizuje ryzyko błędów podczas montażu. Dzięki tym zaawansowanym funkcjom, REECO RS-300Q jest odpowiednim narzędziem nawet dla mniej doświadczonych operatorów, gwarantując wysoką precyzję i powtarzalność procesów lutowania, co sprawia, że jest to inwestycja, która szybko się zwraca i przyczynia do utrzymania konkurencyjności na rynku.

Aby w pełni wykorzystać potencjał urządzenia REECO RS-300Q, kluczowe jest odpowiednie szkolenie operatorów. Edukacja i szkolenia są nieodzownym elementem procesu reworku elektronicznego, co prowadzi nas do kolejnego istotnego aspektu – szkoleń.

Szkolenia

Edukacja i szkolenia dla elektroników odgrywają centralną rolę w procesie reworku elektronicznego, nie tylko umożliwiając technikom zdobywanie wiedzy i umiejętności niezbędnych do efektywnego serwisowania urządzeń, ale także zapewniając im certyfikacje uznane na rynku pracy. Znaczenie ciągłego kształcenia jest podkreślane przez organizacje takie jak IPC, które ustanowią standardy IPC-7711/21 oraz IPC-A-610, oferując kursy na różnych poziomach zaawansowania i dostarczając praktycznego doświadczenia poprzez ćwiczenia z użyciem rzeczywistych urządzeń.


RENEX, jako lider w dziedzinie montażu i serwisowania elektroniki, rozszerza te inicjatywy oferując specjalistyczne szkolenia z obsługi urządzeń tak zaawansowanych jak REECO RS-300Q. Te kursy są nieocenione dla techników i inżynierów poszerzających swoje kompetencje w zakresie obsługi układów BGA i innych złożonych komponentów, gdzie praktyczne aspekty szkolenia pozwalają uczestnikom zdobywać doświadczenie w realistycznych warunkach pracy. RENEX przykłada dużą wagę do prowadzenia kursów przez doświadczonych instruktorów, co zapewnia wsparcie i aktualną wiedzę na temat najnowszych technologii serwisowych.


Zmiany w technologiach elektronicznych wymagają od specjalistów reworku nieustannego poszerzania wiedzy, a udział w szkoleniach, warsztatach i konferencjach branżowych jest kluczowy dla utrzymania konkurencyjności na rynku pracy. Dzięki temu profesjonaliści mogą oferować usługi na najwyższym poziomie, co przekłada się na zadowolenie klientów i podnosi jakość pracy w serwisach elektronicznych. RENEX, dostosowując szkolenia do ewolucji branży, gwarantuje, że ich uczestnicy będą zawsze na bieżąco z najnowszymi trendami i technikami w dziedzinie naprawy i serwisowania urządzeń elektronicznych.

Współpraca z Grupą RENEX

Grupa RENEX, jako producent urządzeń REECO, jest uznawana za wszechstronnego dostawcę wsparcia dla sektora elektroniki. Działalność Grupy wykracza poza dostarczanie sprzętu – obejmuje również rozległy wachlarz usług doradczych, edukacyjnych oraz badawczo-rozwojowych, mających na celu przyczynianie się do wzrostu przedsiębiorstw korzystających z ich rozwiązań.


W obrębie marki REECO, Grupa RENEX wprowadziła na rynek serię robotów oraz mebli modułowych zaprojektowanych specjalnie dla stref typu EPA, a także oferuje odzież antystatyczną, która jest niezbędna do utrzymania standardów bezpieczeństwa i higieny pracy w przemyśle elektronicznym.

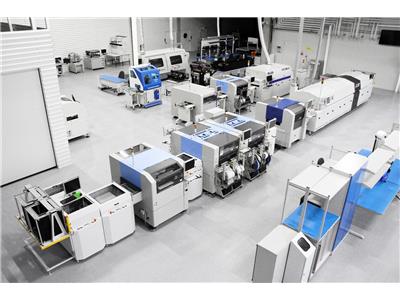

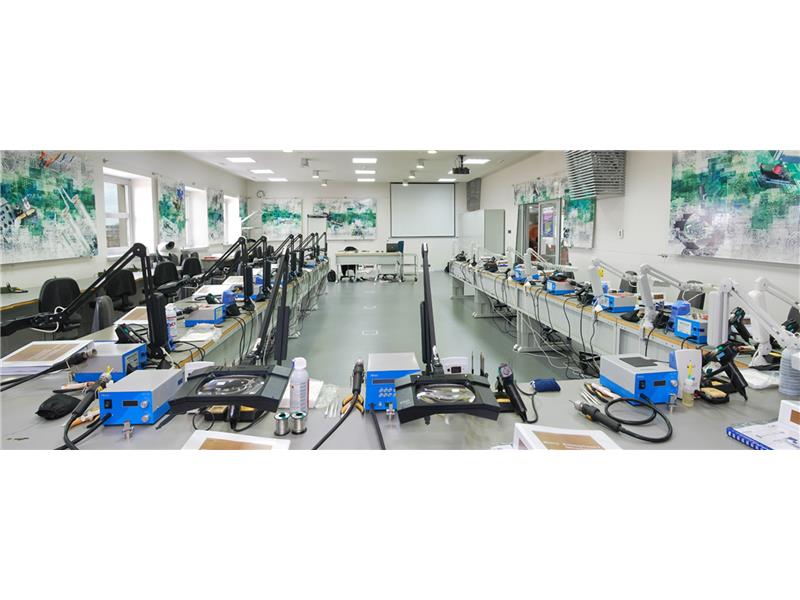

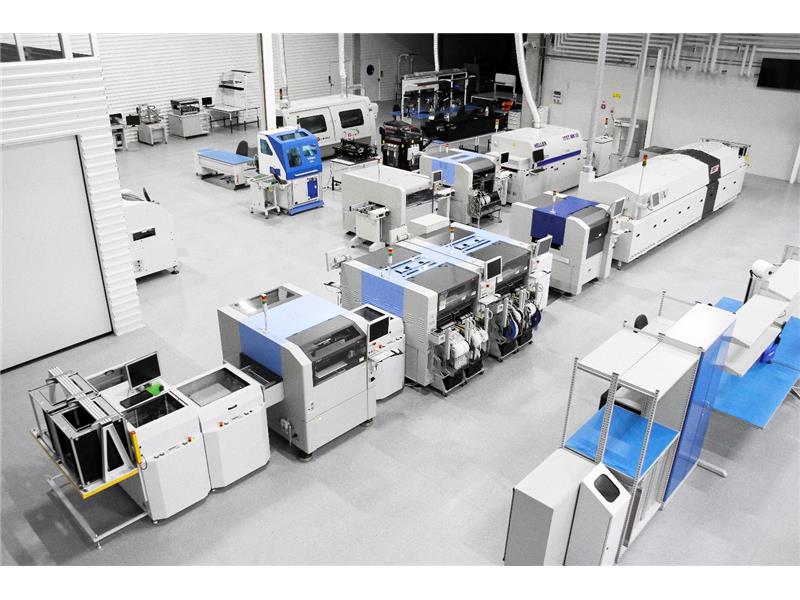

Aby umożliwić klientom i partnerom praktyczne doświadczenie z najnowszymi produktami, Grupa RENEX prowadzi CENTRUM TECHNOLOGICZNO-SZKOLENIOWE w Włocławku, gdzie istnieje możliwość zapoznania się z pełną ofertą, w tym urządzeniami REECO, a także przetestowania ich na własnych komponentach.

Zainteresowanych zapraszamy do kontaktu z dth@renex.pl.



Autor:
Grupa RENEX
Źródło:
www.renex.pl
Dodał:
Grupa RENEX
