MGATE MB3170/MB3270

WPROWADZENIE
Seria MGate MB3170 to zaawansowane a jednocześnie proste w obsłudze i konfiguracji bramki zaprojektowane w celu integracji urządzeń Modbus TCP i RTU w prawie każdej kombinacji master i slave, wliczając komunikację pomiędzy szeregowymi urządzeniami nadrzędnymi i podrzędnymi, lub jednoczesną urządzeń szeregowych i Ethernet'owych. Routing przez porty szeregowe może być kontrolowany przez adres IP, numer portu TCP lub mapowanie identyfikatora. Wszystkie modele można montować na szynie DIN. Celem zwiększenia niezawodności w wybranych modelach znajduję się dodatkowa wbudowana izolacja optyczna 2kV dla interfejsów szeregowych.

AUTOMATYCZNE WYZNACZANIE TRAS URZĄDZEŃ
Problemy spotykane przy konfiguracji dużej ilości urządzeń Modbus mogą przyprawić o zawrót głowy, firma Moxa pomaga wyeliminować te trudności za pomocą funkcji Auto-Device Routing. Eliminuje ona potrzebę ręcznego tworzenia tablicy routingu identyfikatorów slave-ów poprzez ich automatyczne ukształtowanie z uwzględnieniem zapytań Modbus.

ŚWIATŁOWÓD DO KOMUNIKACJI ETHERNET
Seria MGate MB3170 występuje w różnych wariantach konfiguracji, w modelu MB3170 mamy do dyspozycji warianty z wbudowanym portem optycznym w technologii Fast Ethernet 100BaseFX, który obsługuje odległości transmisji do 4 km dla modeli wielomodowych i do 40 km dla modeli jednomodowych. Światłowód poza zwiększeniem dystansu doskonale nadaje się do zastosowań przemysłowych, jest odporny na zakłócenia elektromagnetyczne jak i wysokie napięcia pętli uziemienia.

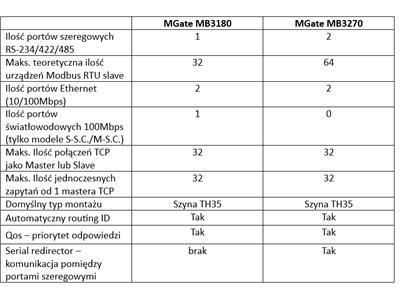

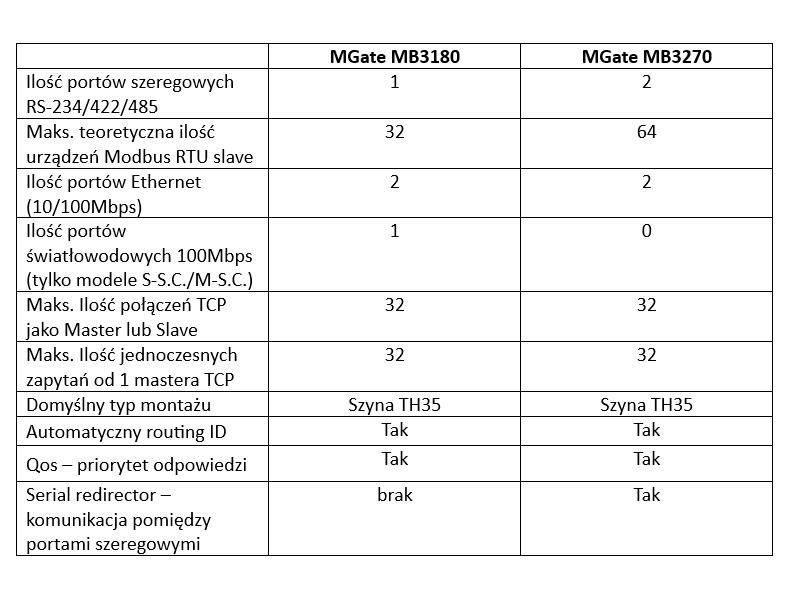

JAK DOBRAĆ WŁAŚCIWY MODEL BRAMKI MODBUS
Głównym czynnikiem wpływającym na wybór właściwego konwertera protokołu jest wymagana ilość portów szeregowych szeregowych oraz portów ethernetowych. Dostępne są modele z 1 lub 2 RS-232/422/485. Innym parametrem, który warto wziąć pod uwagę, jest typ obudowy i montażu. Seria MGate MB3170/3270 domyślnie jest montowana na ścianie, ponieważ każdy model wyposażony jest w "uszy" montażowe. Można też łatwo zamontować te urządzenia na szynie TH35 (DIN) dzięki uchwytowi DK35A.
