RCM 202-AB

Monitorowanie prądu różnicowego

RCM 202-AB umożliwia ciągłe monitorowanie sieci TN-S i jest zgodny z normą DIN EN 62020/VDE 0663/IEC 62020. Dotyczy to urządzeń do monitorowania prądu różnicowego, które sprawdzają obwody pod kątem występowania prądu różnicowego i wyzwalają alarm, jeśli przekroczona wartość alarmowa. Dwukanałowe urządzenie do monitorowania prądu różnicowego jest odpowiednie do monitorowania prądów różnicowych typu A do typu B+.

W przypadku zgodnego z normą pomiaru typu A na szynach DIN można zastosować Janitza RCM 201-ROGO.

Urządzenie RCM 202-AB znajduje typowe zastosowanie w głównych rozdzielnicach niskiego napięcia (LVMDB) oraz panelach podrozdzielnic (SDP) w systemach uziemionych, takich jak sieci TN-S. RCM 202-AB stanowi bezpieczną alternatywę dla wielu branż, szczególnie gdy nie można tolerować przerw w dostawie prądu, które mogą być spowodowane wyłącznikiem różnicowoprądowym (RCD) lub pomiarem rezystancji izolacji. Urządzenie może być w pełni zintegrowane z oprogramowaniem GridVis® i można je zintegrować bezpośrednio poprzez interfejs RS-485.

Opatentowana metoda pomiarowa
Znajduje swoje zastosowanie jako RCM w każdym miejscu, na przykład w systemach prądu stałego, przetwornicach częstotliwości lub aplikacjach o podwyższonych wymaganiach przeciwpożarowych.

Istotne informacje
• Możliwość połączenia z dowolnym standardowym przekładnikiem różnicowoprądowym Janitza

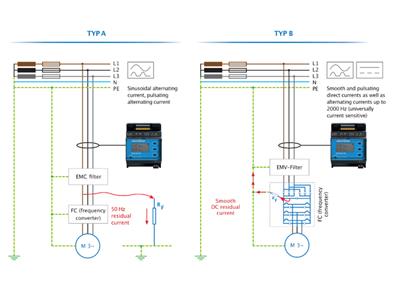

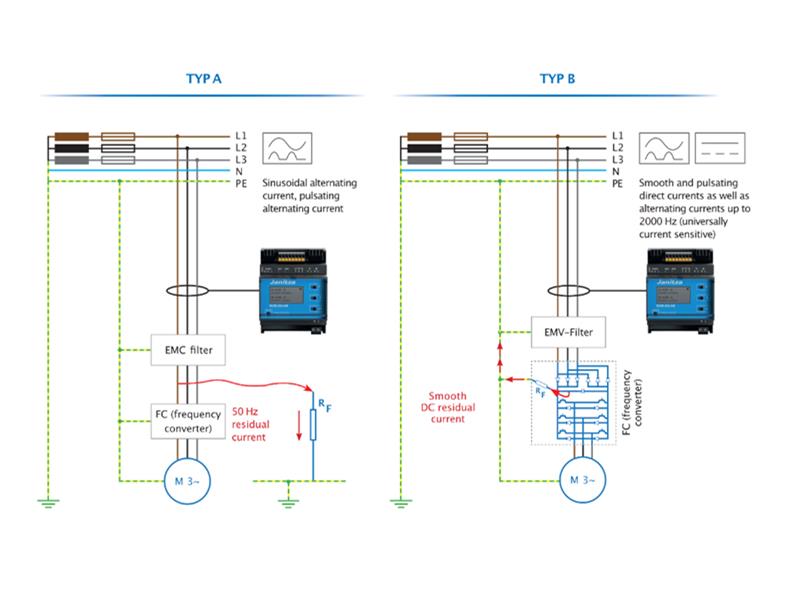

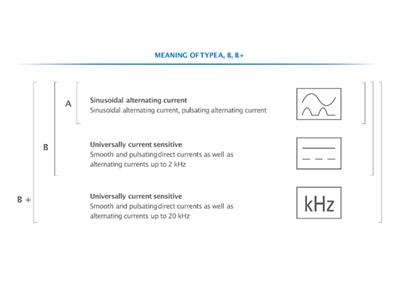

• Prądy różnicowe typu A do typu B+

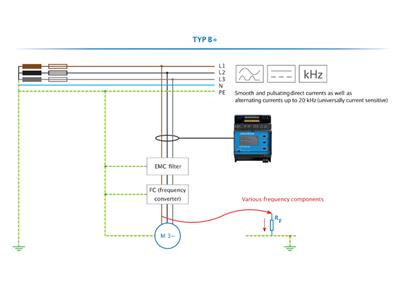

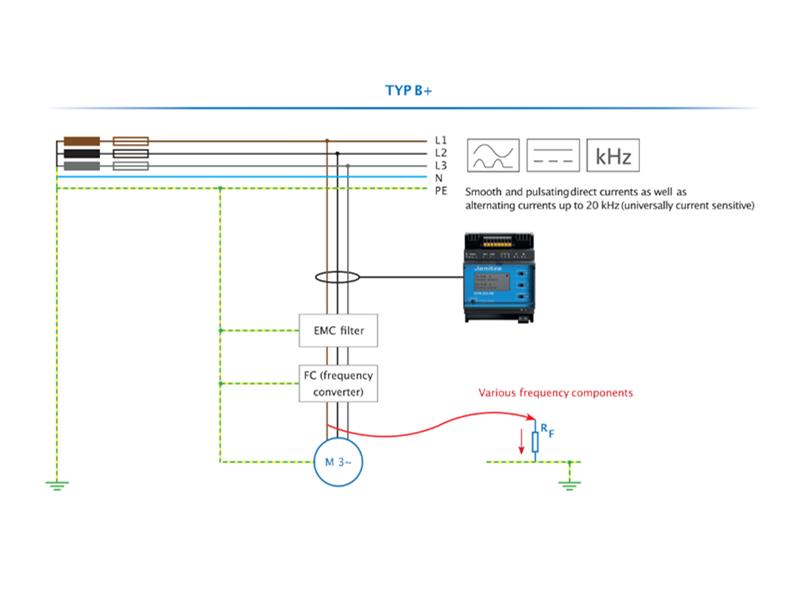

• Możliwy pomiar do 20 kHz (Typ B+)
• Dokładny pomiar na kilku poziomach

Przekładnik prądu różnicowego
• Pomiar prądu różnicowego do 2 przekładników różnicowoprądowych
• Zakres pomiarowy, AC/DC 10 mA...20 A

Analiza RCM
• Ocena AC i DC
• Widmo harmoniczne do 2kHz, typ B
• Prąd mieszany do 20 kHz, typ A, typ B+

Urządzenia peryferyjne
• 2 wyjścia analogowe
• 2 wyjścia alarmowe
• Kompatybilny z wejściem RCM UMG 96-RM-E i UMG 96-PA z modułem RCM

Opatentowana metoda pomiarowa
• Pomiar typu A, B, B+ z pasywnymi przekładnikami różnicowoprądowymi

Zapis danych
• Pamięć wartości mierzonych i wartości eksperymentalnych ze stemplem czasowym

Komunikacja
• Interfejs RS485 (protokół: Modbus RTU)
• Kompatybilny ze wszystkimi urządzeniami nadrzędnymi Janitza Modbus z możliwością komunikacji

Zgodność z normami IEC 62020
• Wykrywanie, ocena i monitorowanie prądów różnicowych typu A, B i B+

Wyświetlanie danych
• Wyświetlacz LCD o wysokiej rozdzielczości
z intuicyjną obsługą
