Mikroskopy w świecie nowoczesnej elektroniki

Nie sposób wyobrazić sobie dzisiejszego świata bez mikroskopów, zwłaszcza w branży elektroniki. Wraz z rozwojem technologii, skomplikowane elementy stały się tak małe, że bez mikroskopu trudno jest je nawet dostrzec, nie mówiąc już o pracy z nimi. Niezależnie od tego, czy chodzi o lutowanie, czy szukanie uszkodzonych elementów elektronicznych, mikroskop jest do wykonywania danych czynności. Jak więc wybrać najlepszy mikroskop do naprawy elektroniki?







Pracując w dziedzinie elektroniki, szczególnie przy miniaturowych komponentach, inżynierowie i technicy często spotykają się z wyzwaniami związanymi z dokładnym oglądaniem i manipulacją malutkimi elementami. W odpowiedzi na te wyzwania branża wprowadziła dwa główne typy mikroskopów: stereoskopowe i cyfrowe. Obie te kategorie zostały zaprojektowane, aby sprostać specyficznym potrzebom użytkowników i zapewnić im najlepsze warunki pracy.

Mikroskopy stereoskopowe

Mikroskopy stereoskopowe, znane również jako binokularne, są wyjątkowe dzięki swojej zdolności do zapewnienia trójwymiarowego obrazu. Dzięki temu użytkownik jest w stanie z łatwością rozpoznać struktury i detale na płytkach drukowanych. Dają one możliwość dokładnego przyglądania się i manipulowania skomplikowanymi i delikatnymi elementami, takimi jak SMD czy BGA.

Ich konstrukcja opiera się na użyciu dwóch optycznych ścieżek widzenia, które skierowane są pod różnymi kątami do badanego obiektu. Efektem jest wrażenie głębi, które jest niezwykle wartościowe podczas pracy z małymi komponentami. Ponadto, mikroskopy stereoskopowe oferują komfort pracy, umożliwiając obszerną przestrzeń roboczą pomiędzy obiektem a obiektywem, co jest kluczowe dla operacji takich jak lutowanie czy montaż.

Zastosowanie mikroskopów stereoskopowych w branży elektronicznej jest szerokie i różnorodne, od badań i analiz, po prace montażowe i naprawcze. Ich niezastąpiona zdolność do trójwymiarowego widzenia czyni je jednymi z najważniejszych narzędzi dla specjalistów w tej dziedzinie.



Mikroskopy cyfrowe

Cyfrowa rewolucja, która odmieniła wiele aspektów naszego życia, nie ominęła także branży mikroskopowej. Mikroskopy cyfrowe, dzięki swej wszechstronności i elastyczności, stają się coraz popularniejszym wyborem wśród specjalistów zajmujących się naprawą elektroniki.
Jednym z najbardziej popularnych i dostępnych na rynku modeli jest mikroskop USB. Jego niewielkie rozmiary oraz prosta obsługa czynią go idealnym narzędziem do pracy w terenie. Niemniej jednak, jak każde urządzenie, ma swoje wady. Chociaż jest to opcja ekonomiczna i łatwo dostępna na wielu platformach sprzedażowych, jakość obrazu, oświetlenie oraz odległość robocza pozostawiają wiele do życzenia, co może wpłynąć na komfort pracy przy bardziej skomplikowanych naprawach.



Kolejną opcją jest mikroskop cyfrowy z wbudowanym ekranem. Dzięki temu rozwiązaniu nie musimy martwić się o dodatkowe urządzenia czy kable. Wszystko, czego potrzebujemy, znajduje się w jednym miejscu. Wielkość wbudowanego ekranu może być jednak ograniczeniem dla niektórych użytkowników, którzy potrzebują większej powierzchni wyświetlacza do precyzyjnej pracy.

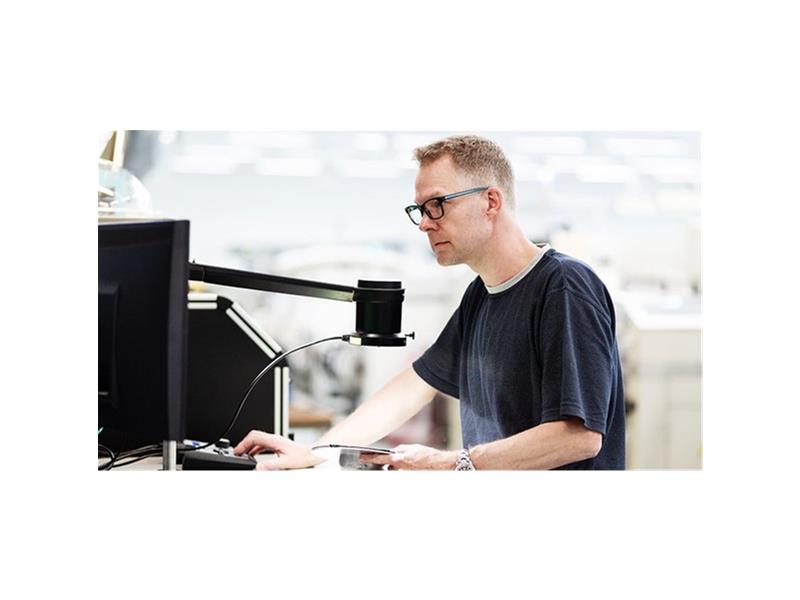

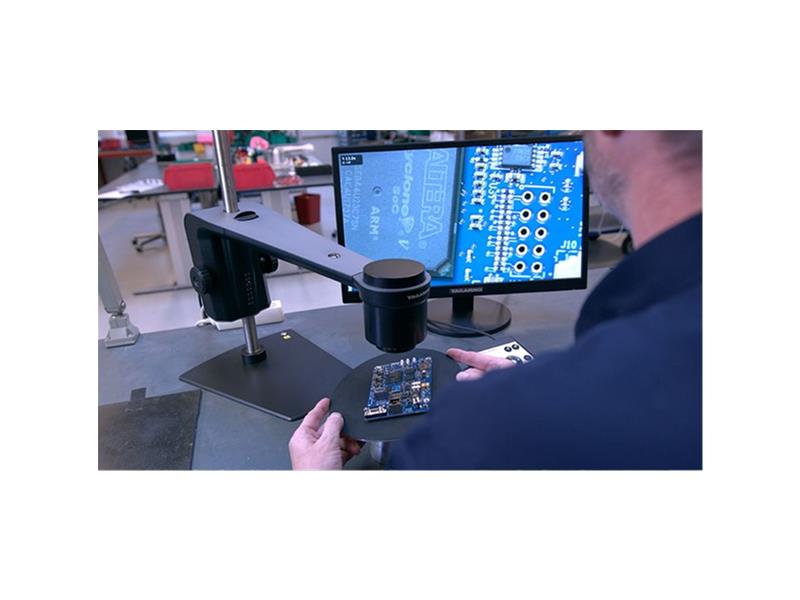

Dla tych, którzy poszukują maksymalnej jakości obrazu oraz elastyczności w konfiguracji stanowiska pracy, najlepszym rozwiązaniem jest mikroskop cyfrowy z możliwością podłączenia do oddzielnego monitora. Takie rozwiązanie pozwala na uzyskanie nieskompresowanego, wysokiej jakości obrazu, co jest kluczowe w pracy z drobnymi elementami elektroniki.

Każdy rodzaj mikroskopu cyfrowego ma swoje zalety i wady. Wybór odpowiedniego urządzenia zależy od indywidualnych potrzeb i wymagań użytkownika oraz rodzaju wykonywanych prac. Ważne jest, aby dokładnie rozważyć wszystkie opcje przed podjęciem decyzji o zakupie.



Na co zwrócić uwagę przy wyborze mikroskopu cyfrowego do naprawy elektroniki?

Przy zakupie mikroskopu cyfrowego do celów naprawy elektroniki warto przemyśleć kilka kluczowych kwestii. Po pierwsze, odpowiednie powiększenie jest niezbędne. Wiele mikroskopów oferuje imponujące wartości powiększenia, jednak dla większości zastosowań w elektronice wystarczające jest powiększenie do 50x. Chociaż duże powiększenie może być przydatne w szczególnie precyzyjnych pracach, takich jak badanie mikroskopowych elementów SMT, w praktycznych zadaniach naprawy zbyt duże powiększenie może okazać się niepraktyczne.

Kolejnym ważnym aspektem jest płynność obrazu. Idealny mikroskop powinien oferować wyświetlanie 60 klatek na sekundę. Gwarantuje to płynne i aktualne odzwierciedlenie tego, co dzieje się pod soczewką, eliminując opóźnienia między ruchem narzędzia a tym, co widoczne jest na monitorze.

Stabilność obrazu to kolejny kluczowy element. Mikroskop nie powinien generować chwiejnego obrazu w przypadku niewielkich drgań stołu czy podłoża. Stabilny obraz jest niezbędny do precyzyjnych prac, a jego brak może prowadzić do błędów i frustracji.

Jakość obrazu jest kluczowym czynnikiem, który wpływa na efektywność i komfort pracy. Dobry mikroskop powinien oferować funkcję autofocusu, która automatycznie dostosowuje ostrość obrazu. Chociaż ręczne ustawianie ostrości może być przydatne w pewnych sytuacjach, mikroskop wyposażony jedynie w tę funkcję może nie być optymalnym wyborem.

Ostatnim, ale nie mniej ważnym czynnikiem jest oświetlenie. Odpowiednie źródło światła jest niezbędne do jasnego i wyraźnego wyświetlania obiektów pod mikroskopem. Wiele mikroskopów cyfrowych posiada wbudowane oświetlenie. Jednak zaleca się wybór modelu kompatybilnego z dodatkowym oświetleniem pierścieniowym, które umożliwia bardziej precyzyjne ustawienie intensywności i kierunku światła.



Najlepsze mikroskopy cyfrowe do naprawy elektroniki

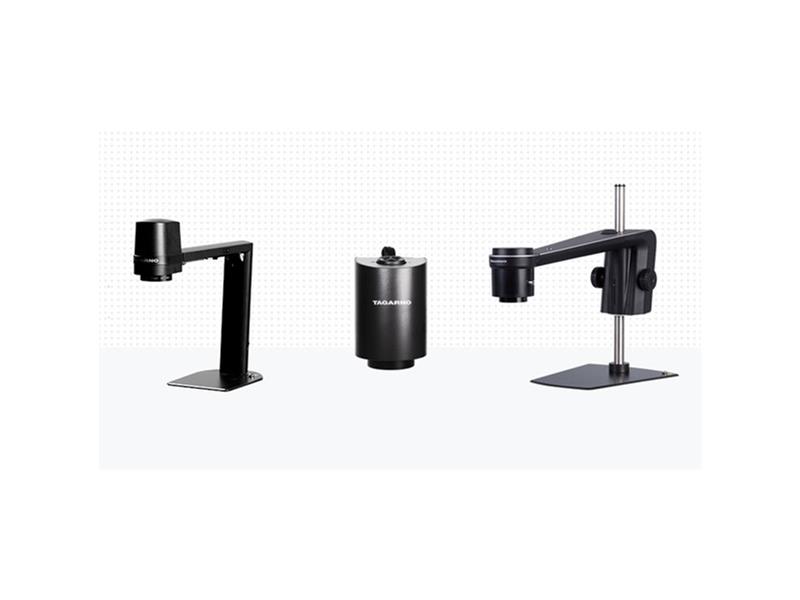

Gdy mowa o mikroskopach cyfrowych przeznaczonych do naprawy elektroniki, istnieją pewne marki, które gwarantują jakość i precyzję. TAGARNO jest jednym z przodujących producentów na tym rynku, posiadającym uznanie profesjonalistów z branży. Ta duńska firma, od lat ceniona za innowacyjność i niezawodność swoich produktów, stała się nieodłącznym partnerem branży elektronicznej. Wśród jej asortymentu szczególną uwagę zwraca model TAGARNO ZIP.

TAGARNO ZIP cechuje się niezwykłą jakością obrazu w rozdzielczości 1080p i szybkością 60 klatek na sekundę. Dzięki temu nawet podczas pracy z drobnymi elementami elektroniki, użytkownik otrzymuje płynny obraz na żywo, co jest kluczowe przy dokładnych naprawach. Dodatkowo mikroskop ten posiada automatyczne ustawianie ostrości, co znacząco ułatwia pracę.

W zakresie powiększenia, TAGARNO ZIP oferuje zakres od 1,7x do 53x, co jest idealnie dostosowane do potrzeb branży elektronicznej. Mikroskop wyposażony jest również w wbudowane oświetlenie, a kompatybilność z różnymi lampami pierścieniowymi umożliwia precyzyjne dostosowanie warunków oświetleniowych do konkretnego zadania.

Kolejną zaletą mikroskopu ZIP jest jego mobilność. Jego niewielkie rozmiary (38,6 cm na 15,5 cm) oraz lekka waga (2,0 kg) sprawiają, że łatwo można go przenosić między różnymi stanowiskami pracy. Funkcja sterowania mikroskopem za pomocą przełącznika nożnego dodatkowo zwiększa wygodę użytkowania, umożliwiając wolność rąk podczas pracy.

Zaawansowani użytkownicy docenią także możliwość robienia zdjęć pracy bezpośrednio przez mikroskop ZIP. Wystarczy podłączyć go do komputera i korzystać z wbudowanej aplikacji Windows OS Camera.

TAGARNO ZIP to nie tylko wysoka jakość i precyzja, ale także praktyczność. Mikroskop ten łączy w sobie najlepsze cechy potrzebne do profesjonalnej naprawy elektroniki, oferując jednocześnie doskonały stosunek jakości do ceny.

Przed zakupem warto skonsultować się z doświadczonym partnerem doradczym oraz przetestować urządzenie w działaniu. Grupa RENEX, uznawana za jedną z czołowych i najbardziej kompetentnych firm w sektorze elektroniki, dostarcza doradztwo dla firm pragnących rozwijać produkcję oraz serwisowanie elektroniki w Polsce i krajach Europy Środkowo-Wschodniej. W ofercie RENEX znaleźć można także stoły antywibracyjne, które są niezbędne podczas pracy z mikroskopami. Stoły te minimalizują wibracje, które mogą zakłócić precyzyjną analizę mikroskopową, co jest kluczowe dla jakości i skuteczności napraw elektroniki. W Centrum Technologiczno-Szkoleniowym RENEX istnieje możliwość praktycznego wypróbowania urządzeń z ich asortymentu, w tym stołów antywibracyjnych oraz mikroskopów TAGARNO. Mikroskopy TAGARNO można także testować bezpośrednio u zainteresowanych. Aby pozyskać dodatkowe dane, zachęcamy do kontaktu z ekspertami RENEX pod mailem dth@renex.pl lub odwiedzenia oficjalnej strony www.renex.pl.
