NOWOŚĆ! Koła i zestawy kołowe ESD do stref EPA

Firma Elesa+Ganter rozszerzyła rodzinę elementów ESD (ang. Electrostatic Discharge) o dwa modele kół i zestawów kołowych przeznaczonych do zastosowania wszędzie tam, gdzie konieczne jest zminimalizowanie skutków przeskakiwania ładunków elektrostatycznych. Elementy ESD, dzięki swojej konstrukcji, podnoszą bezpieczeństwo pracy i minimalizują ryzyko uszkodzenia urządzeń. Nowe koła noszą oznaczenia RE.F5-N-ESD oraz RE.F5-H-ESD i są wykonane ze specjalnego, przewodzącego poliuretanu o oporności elektrycznej < 109 Ω, który zapewnia szybsze i łagodniejsze odprowadzanie ładunku elektrostatycznego.

„Naszym celem jest dostarczanie wygodnych, funkcjonalnych rozwiązań, które także podnoszą bezpieczeństwo pracy. Bezustannie przyglądamy się potrzebom naszych klientów także w dziedzinie bezpieczeństwa i rozszerzamy ofertę o produkty minimalizujące negatywne zjawiska związane z obsługą urządzeń. Rodzina produktów ESD jest tego dobrym przykładem, a nowe koła dowodem na to, że dysponujemy najnowocześniejszymi rozwiązaniami." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

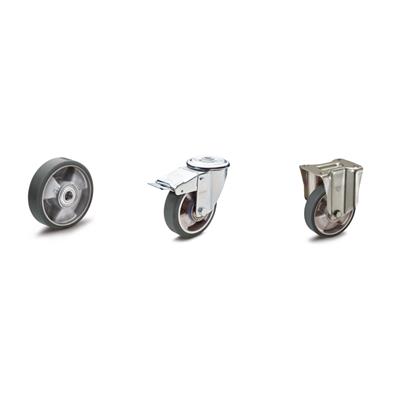

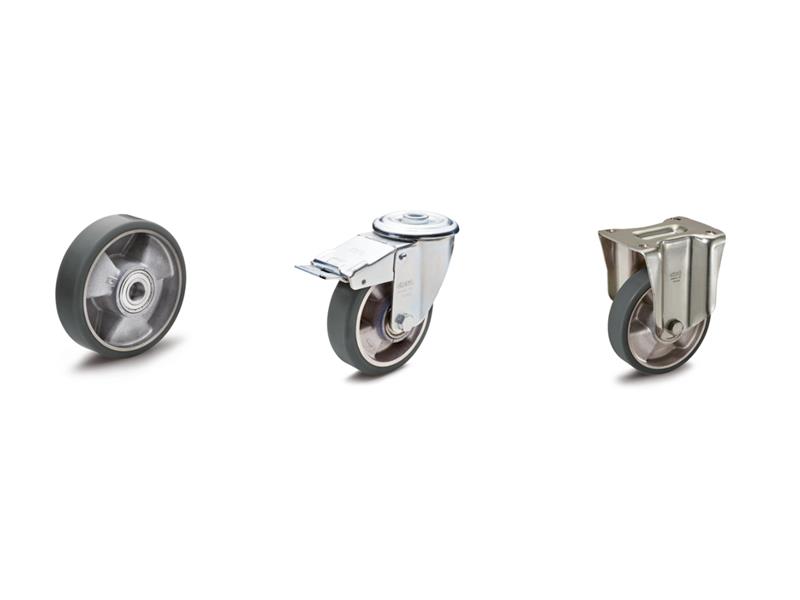

                                    Rys. 1: Koła poliuretanowe ESD

Co to jest ESD?

Ładunki elektrostatyczne mogą prowadzić do wyładowań, przeskoków iskier, na styku dwóch elementów. ESD (ang. Electrostatic Discharge) jest to zdolność do odprowadzania ładunków elektrostatycznych wynikająca ze zwiększonej przewodności elektrostatycznej materiału. Ładunki przepływają wtedy swobodniej, zapobiegając powstawaniu miejsc o dużej różnicy potencjałów na styku dwóch elementów.

Najczęstszą przyczyną powstawania różnic w potencjale elektrycznym jest zjawisko elektryzacji na drodze tarcia. Zastosowanie w produktach ELESA+GANTER z serii ESD specjalnego przewodzącego poliuretanu o oporności elektrycznej < 109 Ω. zapewnia szybkie odprowadzanie ładunku elektrostatycznego.

Dodatkowo warto pamiętać, że uszkodzenia powstałe na skutek ładunku elektrostatycznego często są niezauważalne i trudne do zlokalizowania, zwykle są zauważane dopiero w wyniku wadliwego działania komponentu. Szczególnie podatne na uszkodzenia, wynikające z wyładowań elektrostatycznych są urządzenia elektroniczne. Dlatego też właśnie przy ich montażu lub użytkowaniu tak istotne jest zapewnienie możliwości odprowadzenia ładunków.

Jak zbudowane są koła serii RE.F5-ESD?

Nowa seria kół RE.F5-ESD została zaprojektowana pod kątem zastosowań przemysłowych w środowiskach EPA (strefy ochronne ESD).

Wieniec koła został wykonany z poliuretanu o oporności elektrycznej < 109 Ω, zapewniającej odpowiednią przewodność dla ładunków elektrostatycznych. Dodatkowo charakteryzuje się dobrą elastycznością, nośnością i odpornością na rozdarcie, gwarantując w ten sposób pochłanianie wstrząsów i wibracji. Koła zaprojektowano w taki sposób, aby zmniejszyć siłę potrzebną do pchania lub holowania wózków. Odlewany aluminiowy korpus oraz piasta wraz z łożyskami kulkowymi zapewnia niskie opory toczenia, co ułatwia również manewrowość w ruchu ciągłym. Maksymalna obciążalność dynamiczna koła RE.F5-ESD to 6800N przy średnicy zewnętrznej D=200 mm (Rys. 2).

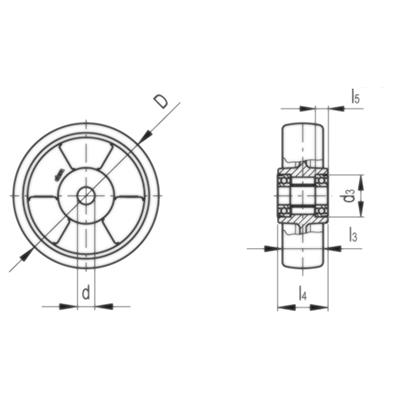

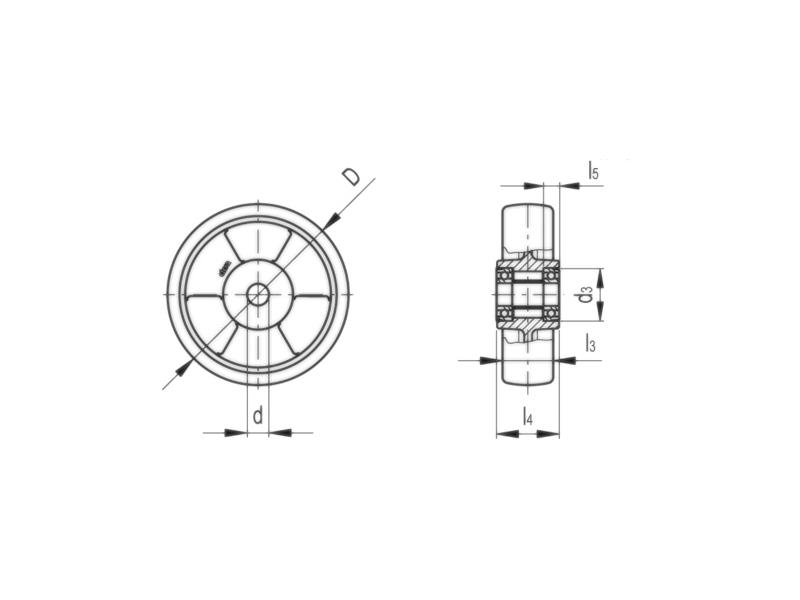

                                  Rys.2. Budowa koła serii RE.F5-ESD

Koła serii RE.F5-ESD dostępne są z różnymi typami obudów, tworząc następujące zestawy kołowe:

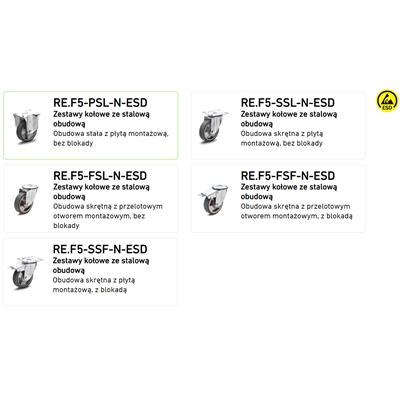

• RE.F5-N-ESD (Rys. 3) – koła wykonane z obudową z ocynkowanej blachy stalowej, w różnych opcjach montażowych (z płytą lub otworem montażowym)

Przeznaczone do lżejszych aplikacji np. wózków gospodarczych lub wózków do transportu pojemników „Euro", gdzie obciążenia dynamiczne nie przekraczają 3600 N na pojedynczy zestaw kołowy.

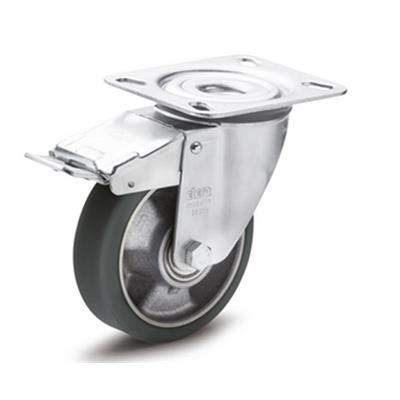

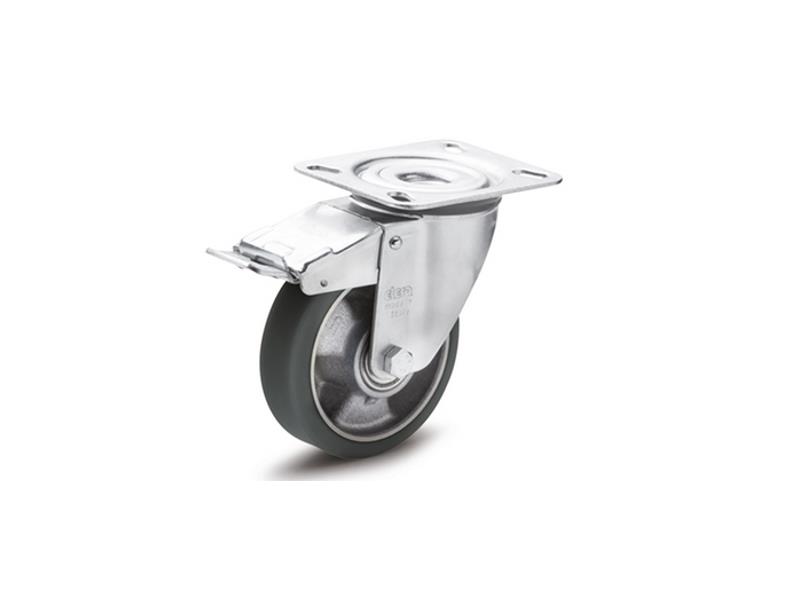

                                 Rys. 3.Koła przemysłowe RE.F5-N-ESD

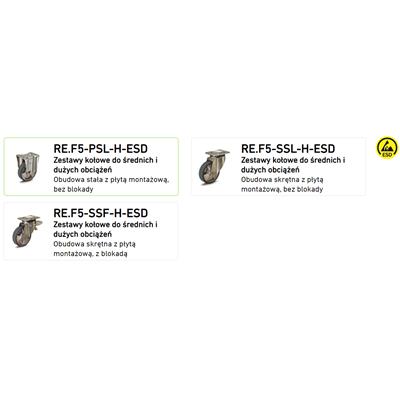

• RE.F5-H-ESD (Rys. 4) – koła ze wzmocnioną obudową. Zestawy kołowe przeznaczone do ciężkich zastosowań z maksymalną obciążalnością dynamiczną do 6800N na pojedynczy zestaw kołowy. Świetnie sprawdzają się w różnego rodzaju pomostach magazynowych.

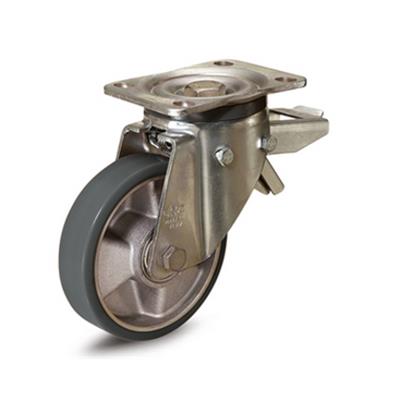

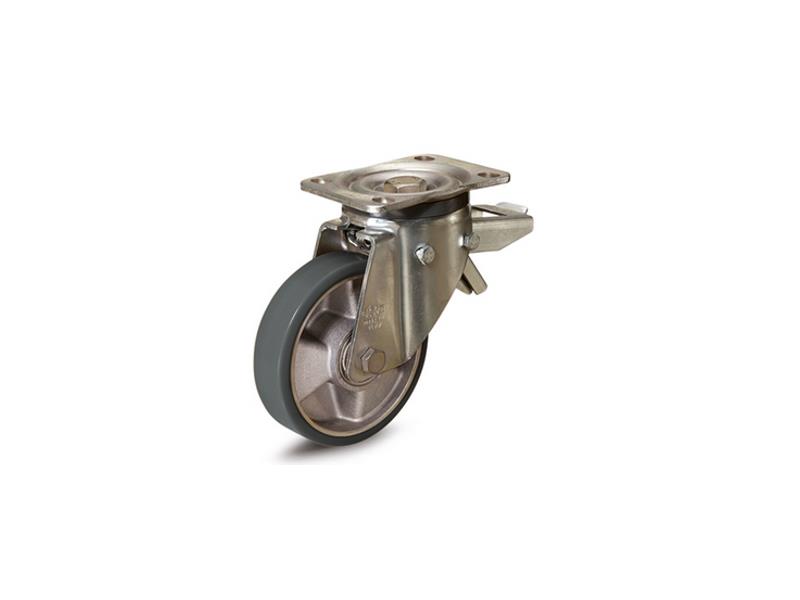

                                   Rys.4. Koło przemysłowe RE.F5-H-ESD

Przykładowe zastosowania kół ESD:
– urządzenia wrażliwe na ładunki elektryczne,
– przemysł górniczy, ze względu na dużą wybuchowość w strefach,
– produkcja urządzeń elektronicznych.

Więcej informacji dotyczących zestawów kołowych oraz ich dobory znajdą Państwo w linku.

Linki do strony katalogowej ze szczegółowymi danymi technicznymi znajduje się poniżej:

• RE.F5-ESD – koło poliuretanowe ESD
• RE.F5-N-ESD – koła z obudową z ocynkowanej blachy stalowej
• RE.F5-H-ESD – koła ze wzmocnioną obudową
