NOWOŚĆ! Nierdzewne prowadnice rolkowe do zastosowań w środowiskach agresywnych

„Projektując maszyny lub urządzenia, w których wymagane jest zachowanie higieniczności warto mieć na uwadze grupę produktów specjalnego przeznaczenia z serii Hygienic Design, którą w odpowiedzi na potrzeby klientów wprowadziliśmy do oferty kilka lat temu. Ich konstrukcja eliminuje miejsca gromadzenia się zanieczyszczeń, charakteryzuje się wysoką jakością wykończenia powierzchni i uszczelnieniami połączeń. Wszystkie uszczelnienia zaprojektowane zostały w sposób umożliwiający uzyskanie maksymalnej szczelności połączeń po zamontowaniu elementu, a niska chropowatość powierzchni, brak ostrych krawędzi i zakamarków wpływa na znaczną redukcję czasu czyszczenia. Aktualnie serię HD tworzy grupa kilkunastu produktów, których budowa spełnia szereg wytycznych projektowych, których przeznaczeniem są środowiska wymagające zachowania najwyższych standardów higieniczności oraz narażone na kontakt z agresywnymi środkami myjącymi. Nowe prowadnice rolkowe zaliczają się do tej grupy." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

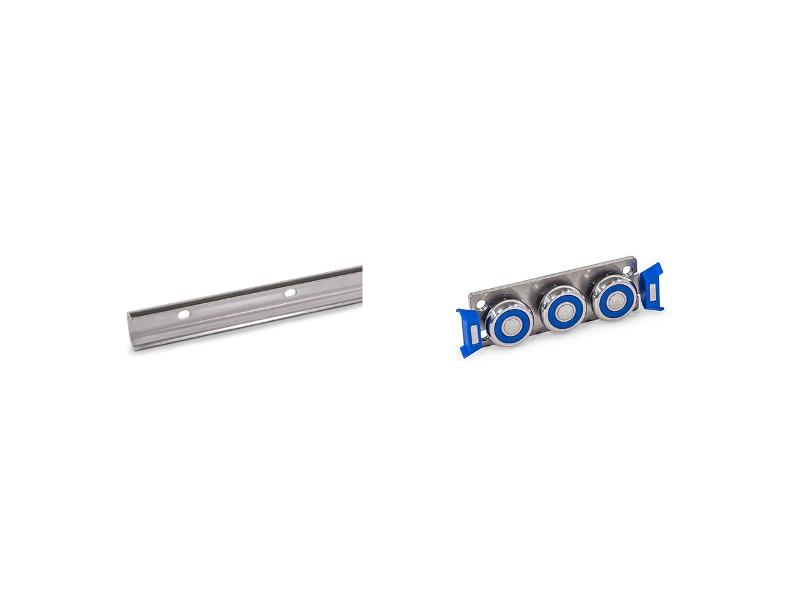

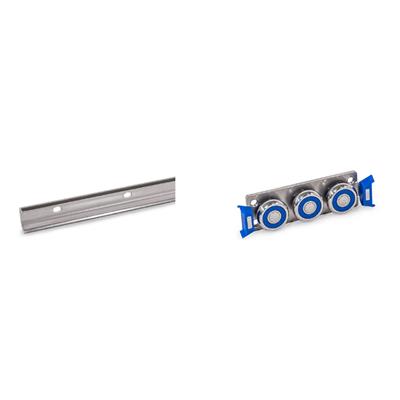

                      Od lewej: system szynowy GN 2492, wózek rolkowy GN 2494

Zarówno prowadnice, jak i wózki rolkowe są wykonane ze stali nierdzewnej w gatunku AISI 316L, która charakteryzuje się wysoką odpornością na korozję. Rolki GN 2496 (rys. 1) są wykonane ze stali w gatunku AISI 440C, która cechuje się dużą twardością i odpornością na zużycie ścierne.

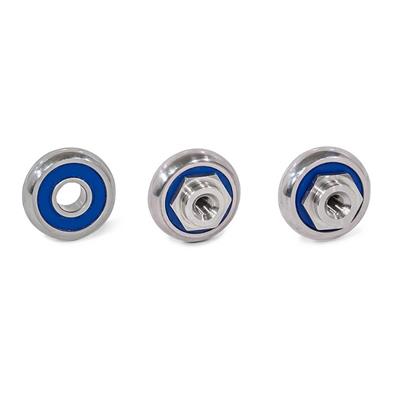

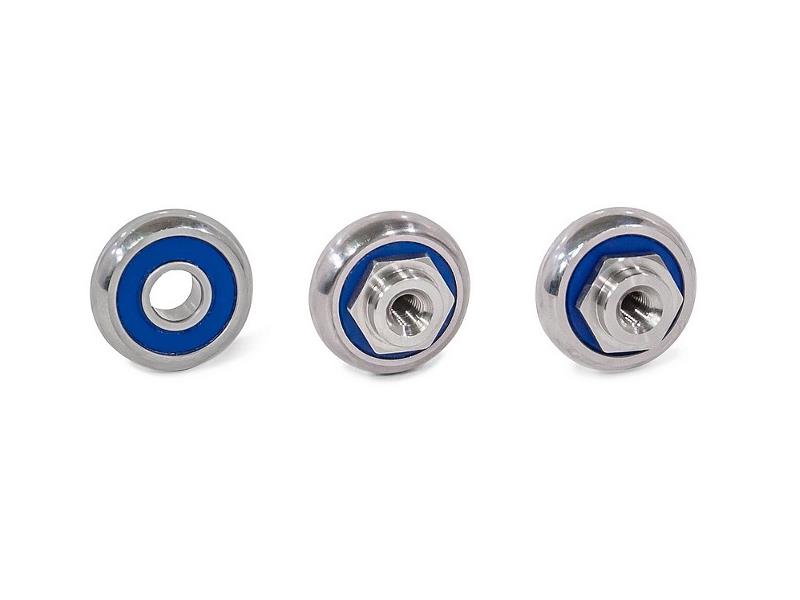

                                    Rys. 1. Rolki GN 2496, typ: -B, -N, -E

Gatunek ten jest w stanie osiągnąć, po obróbce cieplnej, najwyższą wytrzymałość, twardość i odporność na zużycie ze wszystkich stopów stali nierdzewnej, co jest niezwykle ważne dla trwałości łożyska liniowego. Mają konstrukcję uszczelnioną, zamkniętą (2RS) i są wypełnione smarem łożyskowym zgodnym z FDA w klasie H1. Uszczelnione i w smarowane w sposób ciągły rolki gwarantują najwyższe parametry pracy i długą żywotność. Powierzchnie zewnętrzne rolek mają kształt nieco kulisty, dzięki czemu, w połączeniu z szynami o odpowiednim kształcie, zapewniają idealną płynność i liniowość ruchu w czterech punktach styku (rys. 2). Istnieje możliwość wykorzystania samych rolek GN 2496 w połączeniu z szynami GN 2492, tworząc gotowe, kompaktowe systemy prowadnic liniowych. Można je także stosować w połączeniu z niestandardowymi szynami pod warunkiem dopasowania ich geometrii.

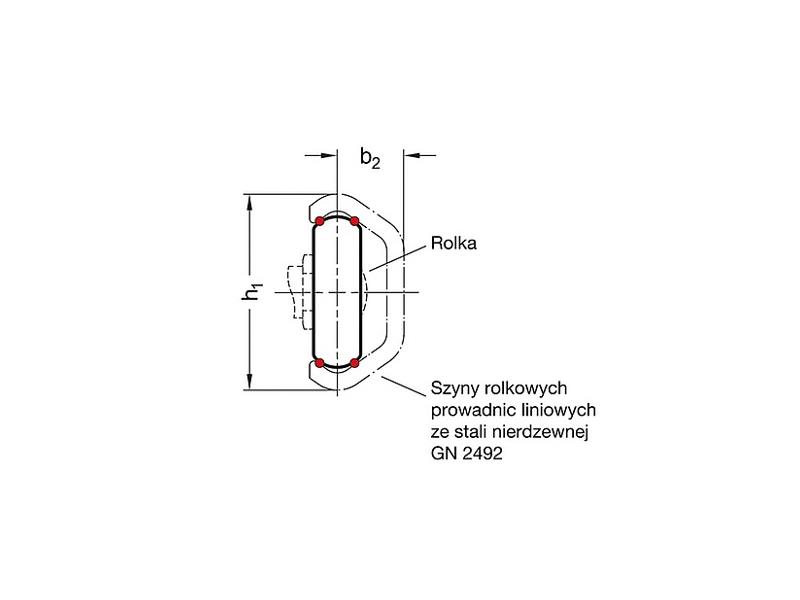

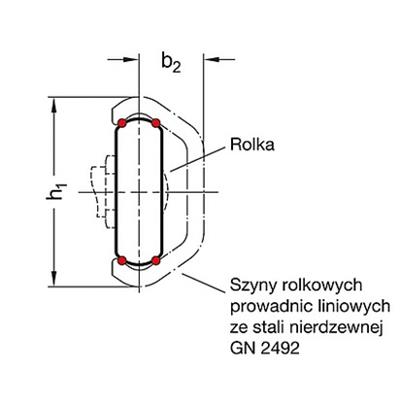

                            Rys. 2. Punkty styku rolki GN 2496 z szyną GN 2492

Każdy wózek rolkowy GN 2494 (rys. 3) jest wyposażony w dwie rolki nośne oraz środkową, osadzoną mimośrodowo, której regulacja powoduje przemieszczenie się w kierunku górnej bieżni, dając możliwość skasowania luzu w układzie lub ustawienia naprężenia wstępnego. Do tego celu służy specjalny klucz płaski GN 2424.1-13-15. Dla ułatwienia montażu, strona nośna wózka została oznaczona przy śrubach mocujących zewnętrznych, wskazując prawidłową pozycję wózka (rys. 4).Każdy wózek rolkowy GN 2494 (rys. 3) jest wyposażony w dwie rolki nośne oraz środkową, osadzoną mimośrodowo, której regulacja powoduje przemieszczenie się w kierunku górnej bieżni, dając możliwość skasowania luzu w układzie lub ustawienia naprężenia wstępnego. Do tego celu służy specjalny klucz płaski GN 2424.1-13-15. Dla ułatwienia montażu, strona nośna wózka została oznaczona przy śrubach mocujących zewnętrznych, wskazując prawidłową pozycję wózka (rys. 4).

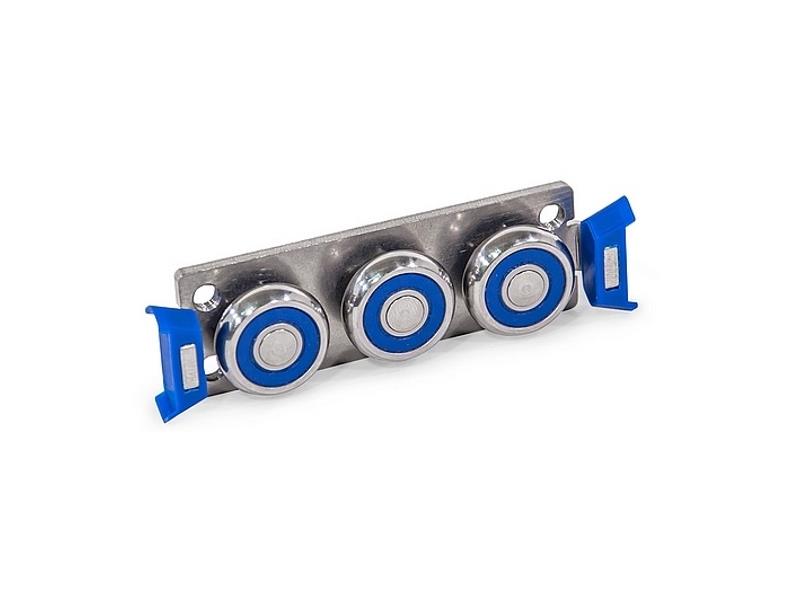

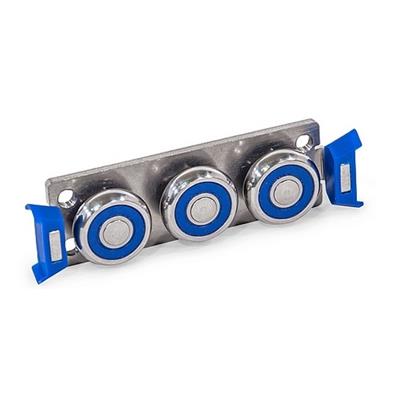

                                       Rys. 3. Wózek rolkowy GN 2494

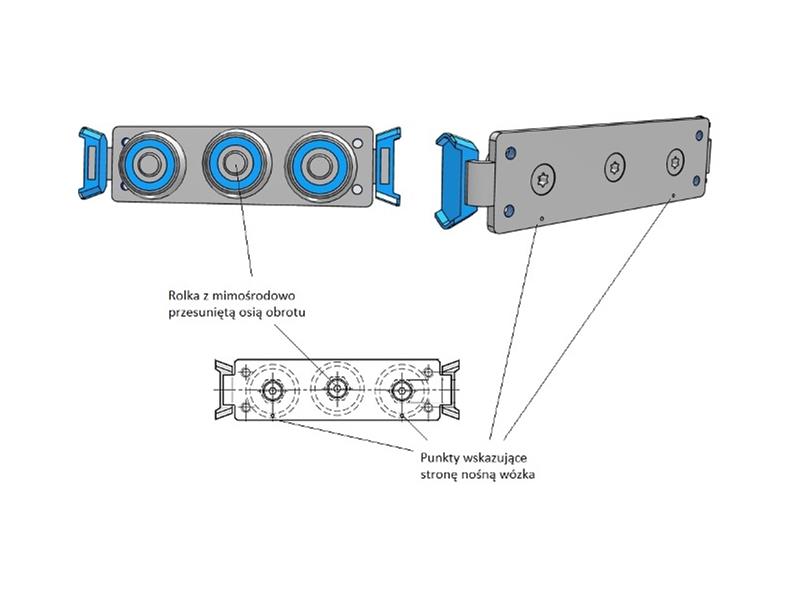

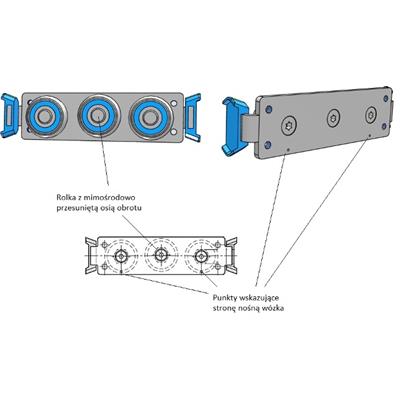

                                 Rys. 4. Strona nośna wózka została oznaczona

Na obu końcach wózków rolkowych umieszczone są zgarniacze (rys. 5), które zapobiegają gromadzeniu się pyłu i brudu, zabezpieczają szyny przed przedostawaniem się zanieczyszczeń w obszar pracy łożyska. Wykonano je z niebieskiego poliuretanu (TPU), zgodnego z normą FDA. Zgarniacze są dostępne jako osobna część zamienna (GN 2498) do wózka rolkowego, dzięki czemu można je łatwo wymienić w przypadku zużycia. Alternatywnie można je stosować z wózkami rolkowymi dopasowanymi pod własne potrzeby. W takim przypadku należy wziąć pod uwagę prostokątne wgłębienia, które przewidziane są do ich montażu na wózku rolkowym. Zgarniacze są mocowane ręcznie na wózkach rolkowych, poprzez wcisk. Podczas wkładania wózka w szynę prowadnicy należy zwrócić uwagę na ich pozycje i dokonać ewentualnej poprawki, jeśli będzie to konieczne. Podczas pracy zgarniacze układają się samoczynnie w prawidłowym położeniu.

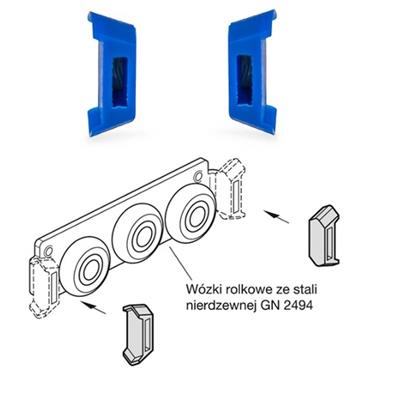

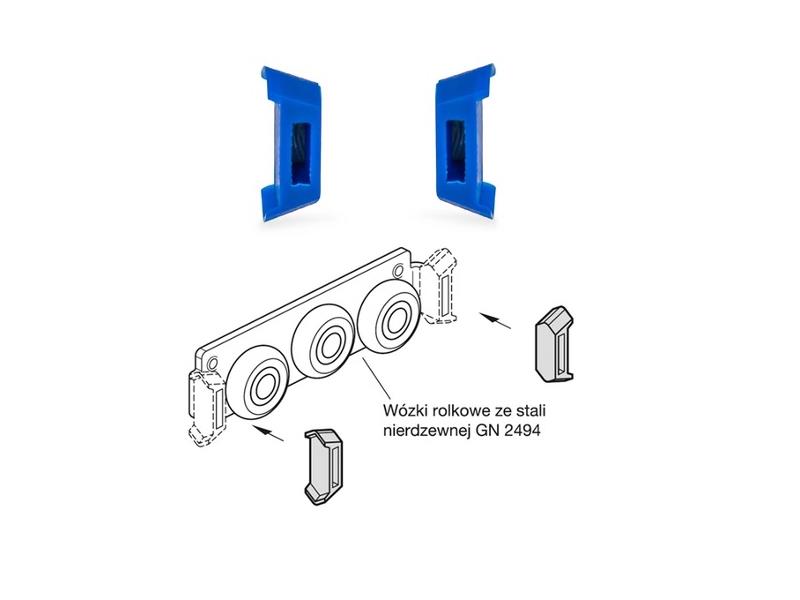

                                          Rys. 5. Zgarniacze wózka rolkowego

Ze względu na zastosowane materiały, prowadnice rolkowe z tej serii mogą być stosowane z powodzeniem w środowiskach agresywnych i wymagających podwyższonej higieniczności, na przykład w przemyśle:

• chemicznym,
• farmaceutycznym,
• medycznym,
• spożywczym
• i wielu innych.

Tego typu zwarte systemy są wykorzystywane na przykład do przesuwu osłon maszyn lub w innych układach mechanicznych, wymagających przesuwu liniowego. Zapewniają one płynną i cichą pracę, niskie zużycie oraz poprawne działanie w długim okresie użytkowania. System może być stosowany w temperaturach od -20°C do 100°C. Zakres temperatury określa się na podstawie materiału, z którego są wykonane zgarniacze. Jeśli zgarniacze nie są niezbędne w danej aplikacji, zakres ten wynosi wówczas od -40°C do 100°C (a nawet chwilowo do 120°), ponieważ w takim przypadku odporność termiczna jest definiowana na podstawie materiału, z jakiego wykonane są pierścienie uszczelniające rolek.

W przeciwieństwie do teleskopowych prowadnic liniowych, systemy szyn rolkowych prowadnic liniowych można stosować w pionie z uwagi na brak poślizgu koszyka łożyskowego. Należy tylko wziąć pod uwagę kierunek działania obciążenia, aby prawidłowo włożyć wózki rolkowe w szynę prowadnicy. Bardzo istotne są również maksymalne prędkości przesuwu, które zostały określone na 1,5 m/s. Dozwolone jest przyspieszenie do 2 m/s2. W przypadku stosowania ograniczników przesuwu, wymagane jest znaczne ograniczenie prędkości tuż przed odbojnikami, aby nie doszło do uszkodzeń.

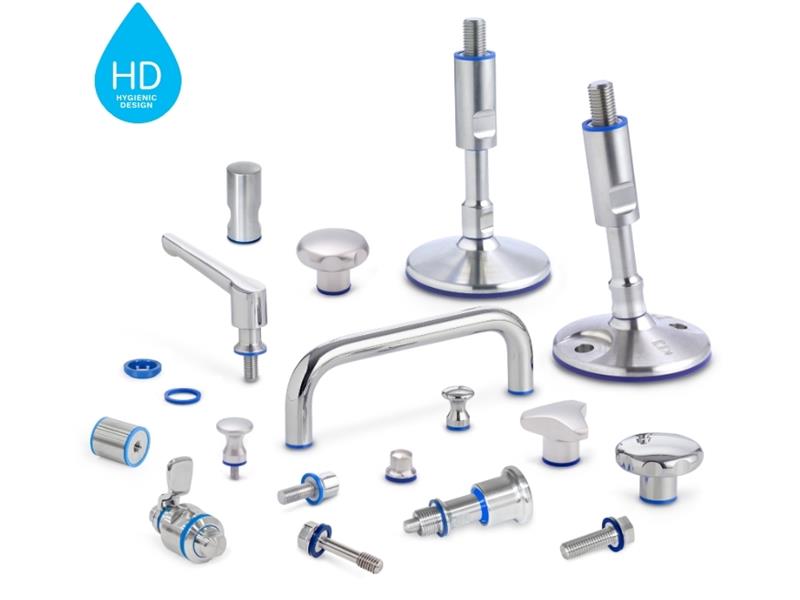

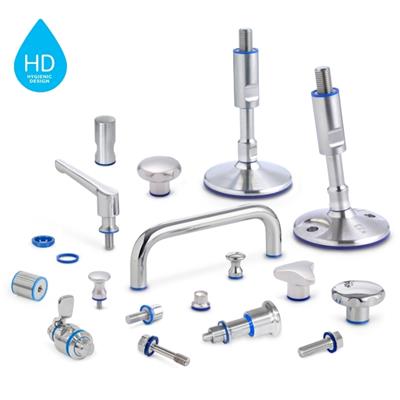

                                     Rys. 6. Seria produktów Hygienic Design

Poszczególne cechy i charakterystykę konstrukcji elementów HD szerzej opisuje artykuł dostępny pod linkiem: https://info.elesa-ganter.pl/nowa-linia-produktow-higienicznych/.

Więcej informacji technicznych znaleźć można w kartach katalogowych produktów. Linki do nich podajemy na końcu artykułu. Zachęcamy także do kontaktu z naszymi doradcami technicznymi, którzy mogą zaprezentować elementy na spotkaniu i pomogą w dobrze optymalnego rozwiązania.

Linki do karty katalogowych opisywanych produktów:

• Szyny rolkowych prowadnic liniowych ze stali nierdzewnej GN 2492
• Wózki rolkowe ze stali nierdzewnej GN 2494
• Rolki ze stali nierdzewnej GN 2496
• Zgarniacze GN 2498
• Klucz do rolek GN 2424.1-13-15
