NOWOŚĆ! Łączniki otwarte GN 474.2 oraz GN 476.2 do profili aluminiowych

Grupa produktowa łączniki do profili aluminiowych lub stalowych Elesa+Ganter została powiększona o łączniki dwukierunkowe z serii GN 474.2 oraz teowe z serii GN 476.2 (rys. 1).

„Nowe rozwiązania konstrukcyjnie posiadają rozłączany element zaciskowy, umożliwiający zamontowanie łącznika w istniejącej konstrukcji. Dodatkowo upraszczają instalację, gdy montaż osiowy nie jest możliwy np. z powodu krzywizn." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Łączniki te mogą również służyć do chwytania band (prowadnic bocznych) przenośnika w przypadku gdy są one wykonane z pręta.

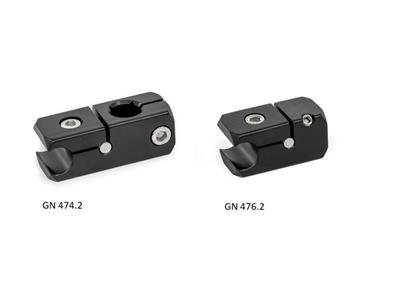

Rys. 1. Łączniki do profili – dwukierunkowe GN 474.2 oraz teowe GN 476.2

Łączniki dwukierunkowe serii GN 474.2 służą do łączenia profili równolegle lub prostopadle. Charakteryzują się również specjalnym kształtem otworu, który umożliwia zastosowanie łącznika w przypadku profilu o przekroju okrągłym oraz kwadratowym. Łączniki GN 474.2 zostały wykonane w dwóch wariantach (rys. 2):

• Typ Q: z otworami o osiach prostopadłych do siebie (łącznik krzyżowy)
• Typ P: z otworami o osiach równoległych do siebie (łącznik równoległy)

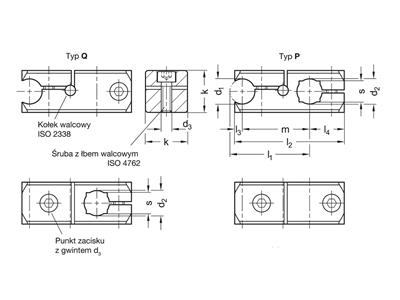

Rys. 2. Standardowe wykonania łączników dwukierunkowych GN 474.2

Łączniki teowe do profili serii GN 476.2 umożliwiają łączenie profili w kształt litery T i są dostępne w dwóch wariantach (rys. 3):

• Typ A: z otworem
• Typ W: z trzpieniem

Kombinacja łącznika typu W i typu A umożliwia montaż dwóch profili pod dowolnym kątem.

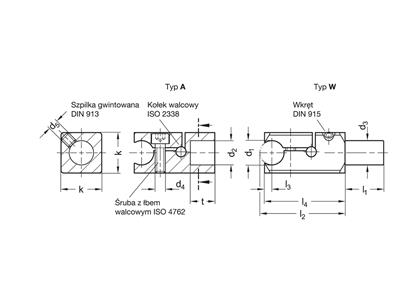

Rys. 3. Typy łączników teowych GN 476.2

Nowe łączniki zostały wykonane z aluminium, a ich konstrukcja jest zaprojektowana pod kątem zachowania maksymalnej sztywności. Standardowo zacisk łączników odbywa się za pomocą nierdzewnej śruby z łbem walcowym i gniazdem sześciokątnym. Śruba może być zastąpiona zestawem zaciskowym GN 511, który umożliwia przezbrajanie układu bez użycia dodatkowych narzędzi, co znacząco skraca czas regulacji (rys. 4).

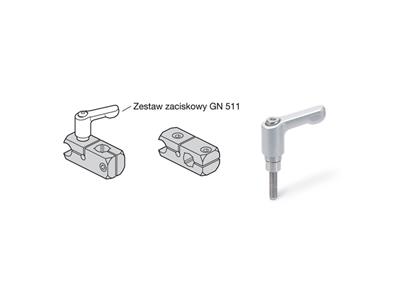

Rys. 4. Zestaw zaciskowy z serii GN 511

Podsumowując największym atutem nowych łączników jest możliwość zamontowania (wpięcia) do profilu w dowolnym jego miejscu, bez konieczności wsuwania od końca profilu.
Łączniki GN 474.2 i GN 476.2 są często stosowane w:

• montażu różnego rodzaju osprzętu takiego jak: czujniki i systemy wizyjne w maszynach, urządzeniach i liniach produkcyjnych
• prowadnicach bocznych, w których łącznik nie może wystawać poza obrys prowadnicy

Dzięki tego typu elementom, możliwe jest wykonanie sztywnego mocowania, które będzie łatwe w montażu oraz doregulowaniu.
Link do stron katalogowej znajduje się poniżej:

• Łączniki do profili aluminiowych lub stalowych | Elesa+Ganter
• GN 474.2-Q Łączniki dwukierunkowe Z otworem poprzecznym
• GN 476.2-A Łączniki teowe do profili Z otworem
• GN 511 Zestawy zaciskowe | Elesa+Ganter
