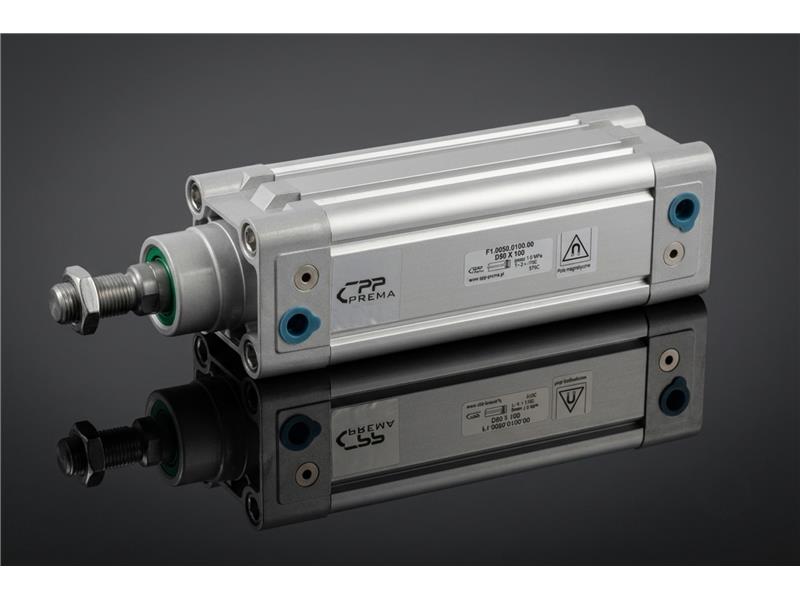

Siłowniki pneumatyczne FORTIS F1 ISO 15552 z jednostronnym tłoczyskiem

Siłowniki pneumatyczne FORTIS  CPP PREMA to siłowniki z tuleją profilową, dwustronnego działania, z jednostronnym tłoczyskiem. Są przeznaczone do budowy przemysłowych napędów liniowych w maszynach, liniach produkcyjnych, stanowiskach montażowych, układach automatyzacji oraz aplikacjach utrzymania ruchu. Seria FORTIS została opracowana jako rozwiązanie zgodne z ISO 15552, dlatego dobrze sprawdza się w konstrukcjach, w których liczy się standard zabudowy, powtarzalność wymiarowa, możliwość doboru osprzętu i łatwa integracja z automatyką maszyny.

Pełna grupa produktowa jest dostępna w sklepie CPP PREMA jako siłowniki pneumatyczne FORTIS F1 dwustronnego działania z jednostronnym tłoczyskiem. Kategoria obejmuje warianty różniące się średnicą tłoka, skokiem roboczym, wymiarami zabudowy, gwintem tłoczyska, masą oraz przyłączami pneumatycznymi. Dzięki temu konstruktor może dobrać siłownik do wymaganej siły, przestrzeni montażowej, cyklu pracy i sposobu zamocowania w maszynie.

Odmiana F1 oznacza wykonanie z jednostronnym tłoczyskiem. Ruch roboczy jest wyprowadzony po jednej stronie siłownika. Siłownik pracuje jako element dwustronnego działania, dlatego sprężone powietrze wymusza zarówno wysuw, jak i powrót tłoczyska. Takie rozwiązanie daje dobrą kontrolę nad ruchem w obu kierunkach. Ułatwia sterowanie prędkością, sekwencją pracy i położeniem elementu wykonawczego. W praktyce seria FORTIS F1 może obsługiwać przesuw, docisk, blokowanie, wypychanie, pozycjonowanie, zamykanie, otwieranie, sortowanie lub przemieszczanie detalu.

Tuleja profilowa jest jedną z najważniejszych cech tej serii. Profil aluminiowy tworzy zwartą i nowoczesną konstrukcję korpusu. Ułatwia montaż czujników pola magnetycznego i pozwala uzyskać estetyczną, sztywną zabudowę w maszynie. W porównaniu z klasycznymi konstrukcjami szpilkowymi tuleja profilowa ogranicza liczbę zewnętrznych elementów wystających poza obrys siłownika. Ma to znaczenie w maszynach kompaktowych, osłoniętych, modułowych i projektowanych z dużą dbałością o ergonomię serwisu.

Seria FORTIS obejmuje średnice od D32 do D125. Taki zakres pozwala dobrać napęd zarówno do lekkich mechanizmów pomocniczych, jak i do aplikacji wymagających większej siły liniowej. Zakres skoków standardowych wynosi od 5 do 500 mm. Inne wykonania mogą być uzgadniane po konsultacji technicznej. Przy doborze należy uwzględnić nie tylko skok, ale także całkowitą długość zabudowy, sposób mocowania, prędkość ruchu, liczbę cykli, rodzaj obciążenia i dostępność miejsca na przewody pneumatyczne oraz czujniki.

Maksymalne ciśnienie pracy serii FORTIS wynosi 10 bar. Medium roboczym jest sprężone powietrze filtrowane, smarowane lub niesmarowane. W praktyce eksploatacyjnej bardzo ważna jest stabilna jakość zasilania. Powietrze powinno być odpowiednio przygotowane, oczyszczone i odwodnione. Zanieczyszczenia stałe, kondensat, niestabilne ciśnienie lub nieprawidłowa filtracja mogą powodować nierówną pracę siłownika, zwiększone zużycie uszczelnień i spadek powtarzalności cyklu. Dla utrzymania ruchu oznacza to konieczność kontroli zespołu przygotowania sprężonego powietrza oraz warunków pracy instalacji.

W konstrukcji siłowników FORTIS stosowane są pokrywy i tłok ze stopu aluminium. Tłoczysko może być wykonane ze stali węglowej chromowanej albo ze stali kwasoodpornej. Tuleja jest wykonana ze stopu aluminium. Nakrętki wykonuje się ze stali ocynkowanej. Uszczelnienia tłoczyska wykonane są z poliuretanu, a pozostałe uszczelnienia z NBR. Temperatura pracy serii FORTIS wynosi od -5 do +70°C. Tak dobrane materiały odpowiadają typowym warunkom pracy pneumatyki przemysłowej w maszynach produkcyjnych i urządzeniach automatyki.

Kod zamówieniowy serii FORTIS jest czytelny dla działów technicznych. Przykładowy numer F1.0063.0500.00 oznacza siłownik FORTIS z magnesem, średnicę D63, skok 500 mm i wykonanie standardowe. Kod odmiany 1 oznacza wykonanie z tłoczyskiem jednostronnym. Dostępne oznaczenia dodatkowe obejmują m.in. wersję standardową, tłoczysko ze stali kwasoodpornej, wersję z wydłużonym tłoczyskiem pod blokadę oraz wersję z wydłużonym tłoczyskiem pod osłonę tłoczyska. Taki system ułatwia dobór, identyfikację części i późniejsze zamawianie elementów zamiennych.

Siłowniki FORTIS F1 są szczególnie przydatne w aplikacjach, w których liczy się czysta forma zabudowy, łatwy montaż czujników, zgodność z ISO 15552 i dobra dostępność wariantów. Można je stosować w maszynach pakujących, montażowych, kontrolnych, transportowych, sortujących, technologicznych oraz w zautomatyzowanych stanowiskach produkcyjnych. Sprawdzają się przy obsłudze prowadnic, klap, zasuw, popychaczy, ograniczników, docisków, wyrzutników, mechanizmów pozycjonujących i elementów wykonawczych pracujących w cyklu powtarzalnym.

Dla konstruktorów ważne jest to, że FORTIS F1 można traktować jako uniwersalny siłownik ISO do napędu liniowego. Zgodność ze standardem ułatwia projektowanie otworów montażowych, dobór akcesoriów i integrację z istniejącymi rozwiązaniami. W aplikacjach modernizacyjnych seria FORTIS może zastępować inne siłowniki zgodne z ISO 15552, o ile parametry techniczne, wymiary montażowe, przyłącza, skok i warunki pracy zostały poprawnie zweryfikowane. To skraca czas projektowania i ogranicza ryzyko błędów montażowych.

Dla działów utrzymania ruchu istotna jest możliwość szybkiej identyfikacji wariantu i dostępność osprzętu. Do siłowników FORTIS można dobierać elementy mocujące, czujniki pola magnetycznego, blokady tłoczyska, osłony tłoczyska i komplety naprawcze. W praktyce pozwala to skrócić czas przestoju, odtworzyć pierwotną konfigurację napędu i ograniczyć konieczność przebudowy maszyny. Prawidłowe opisanie numeru zamówieniowego ułatwia także pracę magazynu technicznego i zakupów.

Przy doborze siłownika FORTIS F1 należy uwzględnić średnicę tłoka, skok, wymagane ciśnienie, oczekiwaną siłę, prędkość ruchu, charakter obciążenia, częstotliwość pracy, sposób mocowania i warunki środowiskowe. Należy także sprawdzić, czy tłoczysko nie będzie obciążone siłami bocznymi. Siłownik pneumatyczny powinien przenosić głównie siłę osiową. Jeżeli mechanizm generuje niewspółosiowość, momenty zginające albo obciążenia poprzeczne, należy zastosować prowadzenie zewnętrzne lub łącznik kompensacyjny.

Wersje z magnesem umożliwiają współpracę z czujnikami pola magnetycznego. Czujniki pozwalają potwierdzać położenia krańcowe, kontrolować sekwencję pracy i przekazywać sygnały do sterownika PLC. Ma to znaczenie w zautomatyzowanych liniach produkcyjnych, gdzie każdy ruch napędu musi zostać potwierdzony przed wykonaniem następnego kroku procesu. Informacja zwrotna z siłownika ułatwia diagnostykę, wykrywanie zatrzymań, kontrolę cyklu i poprawę bezpieczeństwa pracy maszyny.

Siłowniki pneumatyczne FORTIS F1 CPP PREMA są rozwiązaniem dla konstruktorów maszyn, integratorów automatyki i działów utrzymania ruchu, które potrzebują standardowego napędu liniowego ISO 15552 w zwartej konstrukcji profilowej. Łączą przemysłową budowę, zakres średnic D32-D125, możliwość pracy z czujnikami położenia, dostępność wersji materiałowych i prosty system zamawiania. Dzięki temu sprawdzają się w nowych projektach, modernizacjach i serwisie układów pneumatycznych pracujących w środowisku przemysłowym.
