NOWOŚĆ! Napinacz suwakowy GN 842, typ ciężki ze stali nierdzewnej

Elesa+Ganter wprowadziła do oferty nowy typ napinacza suwakowego przeznaczonego do ciężkich zastosowań. Nowy produkt nosi oznaczenie GN 842 i został wykonany z materiałów, dzięki którym może być stosowany w różnych sektorach przemysłu. Jest szczególnie polecany do zastosowań w miejscach, w których jest wymagana dużo większa odporność na korozję oraz wytrzymałość mechaniczna.

„Podczas projektowania, konstruktorzy niejednokrotnie muszą znaleźć rozwiązanie, dzięki któremu użytkownik maszyny lub urządzenia będzie mógł łatwo i szybko przezbrajać proces, mocować elementy czy wymieniać narzędzia bez zbędnej straty czasu. Takimi rozwiązaniami w ofercie Elesa+Ganter są często napinacze suwakowe. Stale rozszerzamy tę grupę o kolejne produkty, czego przykładem jest dostępna już w naszej ofercie nowa, wykonana ze stali nierdzewnej, wersja napinacza suwakowego GN 842-NI „typ ciężki"" – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

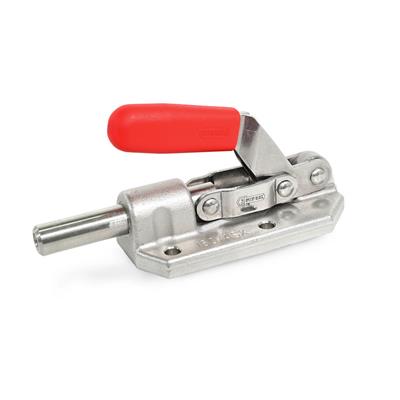

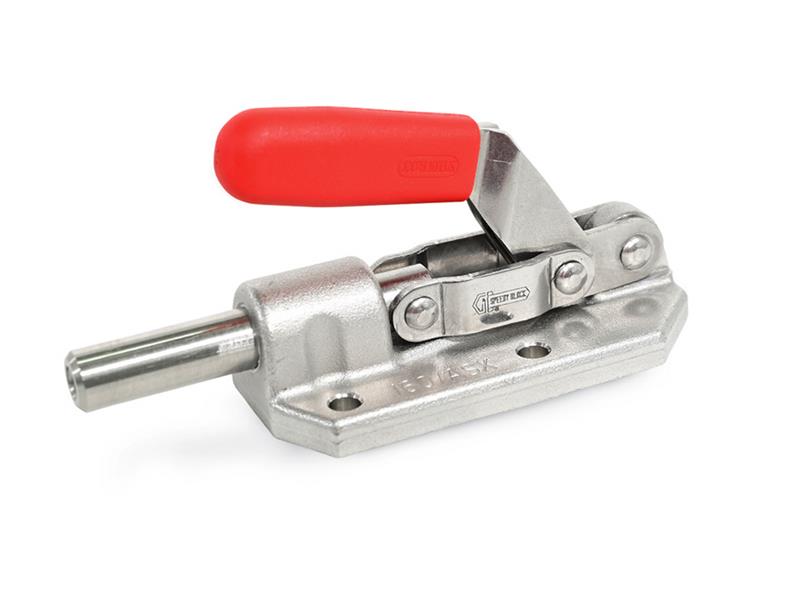

                                      Rys.1. Napinacz suwakowy GN 842-NI

Zasada działania napinacza jest oparta na mechanizmie kolanowym, który przy odchylaniu dźwigni powoduje ruch posuwisto-zwrotny popychacza (Rys. 2). Dzięki takiemu działaniu może on dociskać lub naciągać, a przy tym blokuje się w obu skrajnych położeniach.

                                 Rys.2. Zasada działania napinacza suwakowego

Dzięki swojej funkcjonalności napinacze suwakowe są na tyle uniwersalne, że znajdują zastosowanie w wielu aplikacjach, w których pełnią różne zadania.
Jednym z przykładów może być wykorzystanie ich jako elementy blokujące lub dociskające detal podczas montażu, obróbki czy spawania (Rys. 3)

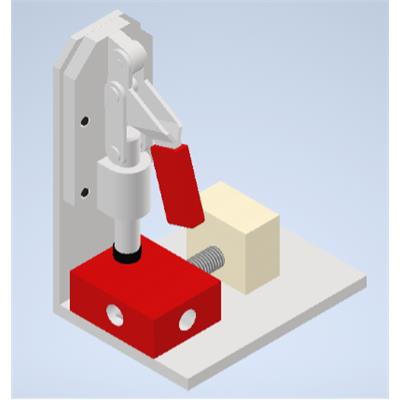

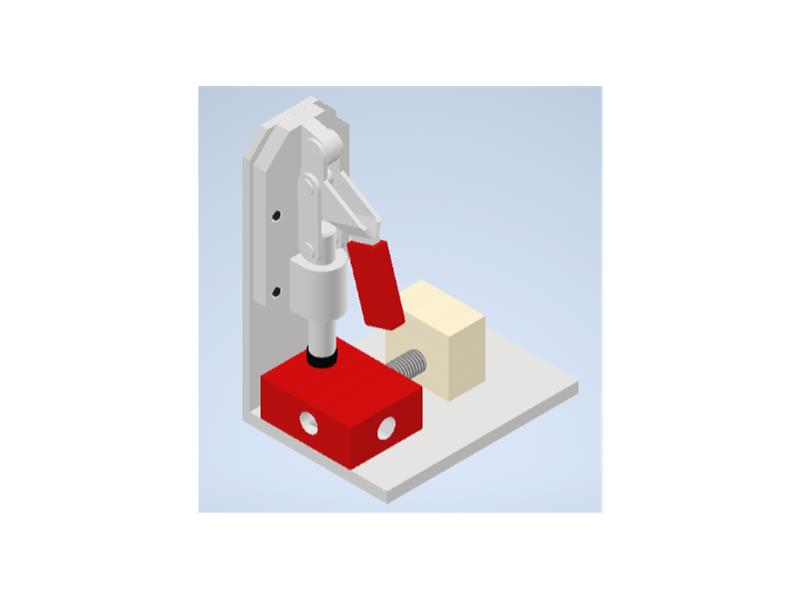

                                             Rys. 3 Mocowanie detalu

Napinacze suwakowe GN 842-NI mogą być również wykorzystane do napinania pasów napędowych lub taśm transmisyjnych (Rys. 4)

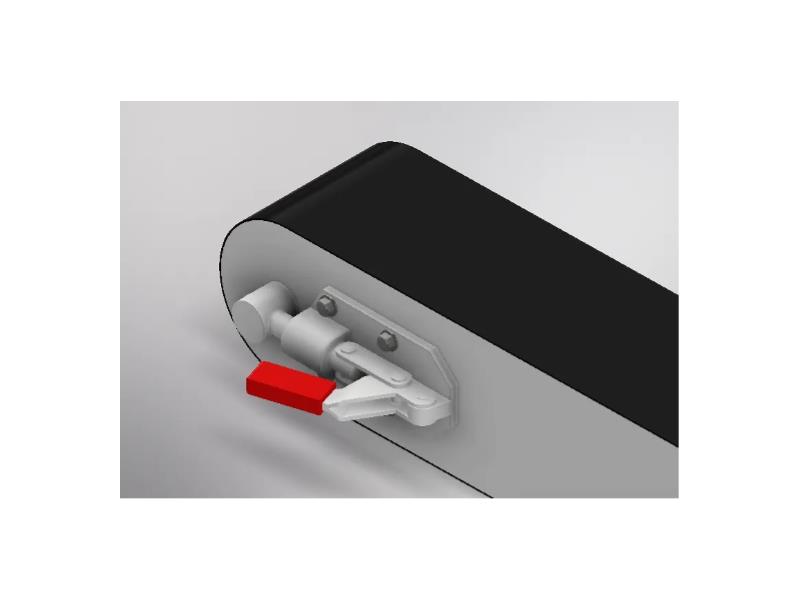

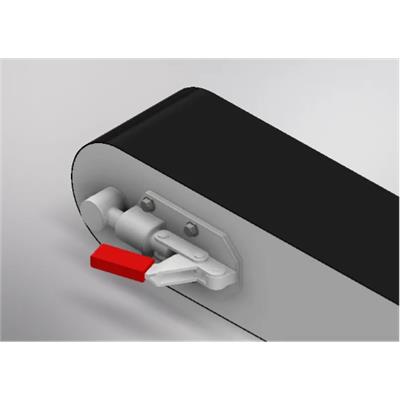

                                     Rys. 4. Napinacz taśmy transmisyjnej

W ciekawy sposób napinacze suwakowe GN 842 wykorzystuje firma Aquasyster z Bytowa. Nasz klient zastosował je w swojej mobilnej konstrukcji, gdzie napinacz służy jako wysuw stóp wahliwych, powodując unoszenie wózka po dojechaniu do odpowiedniego miejsca w linii produkcyjnej (Rys. 5).

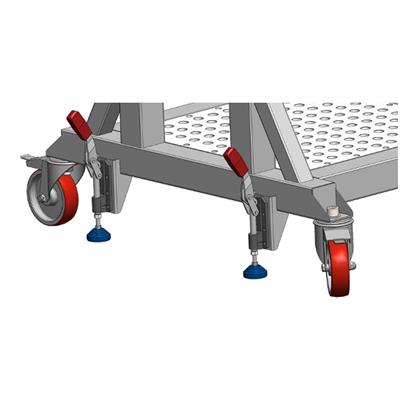

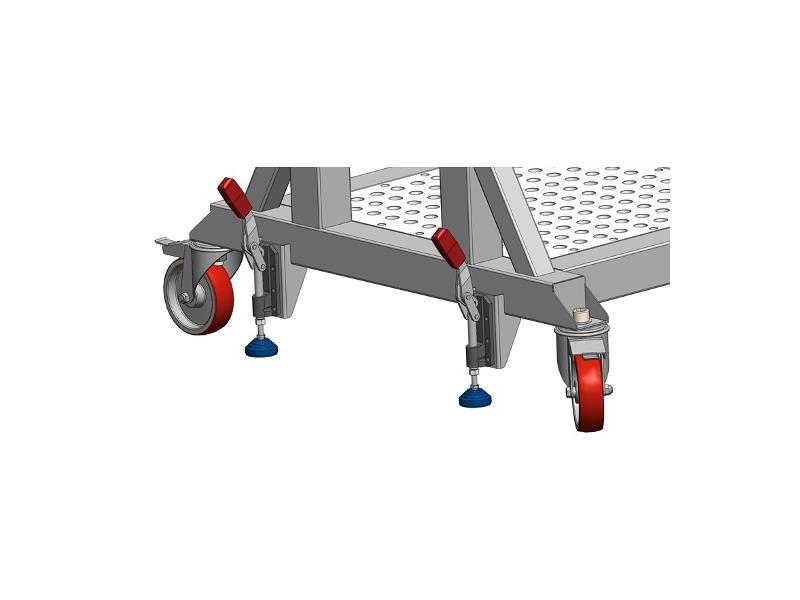

                   Rys. 5. Unoszenie wózka – zdjęcie dzięki uprzejmości firmy Aquasyster

W napinaczu suwakowym GN 842-NI korpus, elementy stalowe oraz sworznie przegubów (nitowane) zostały wykonane ze stali AISI 304, natomiast trzpień ze stali AISI 303. Rękojeść jest wykonana z tworzywa sztucznego w kolorze czerwonym, odpornego między innymi na oleje. Części ruchome napinacza zostały specjalnie nasmarowane. Dzięki swoim ciężkim i masywnym korpusom można je stosować w miejscach, gdzie jest niezbędna bardzo duża siła przytrzymania.

Dobrym przykładem zastosowania nowych napinaczy może być przemysł spożywczy, gdzie np. częste mycie (nawet środkami chemicznymi) wymaga stosowania elementów w wykonaniu nierdzewnym. Kolejnym przykładem mogą być fermy rybne czy oczyszczalnie ścieków, gdzie napinacze suwakowe mogą służyć m.in. do unoszenia zasuw, klap lub jako elementy ryglujące.

Zachęcamy do zapoznania się z kartami katalogowymi napinaczy GN 842-NI. Szczegóły techniczne oraz modele znaleźć można na naszej stronie internetowej. W przypadku pytań, prosimy o kontakt z naszymi Doradcami Technicznymi.

Linki do kart katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:

• GN 842-NI – napinacz suwakowy „typ ciężki" w wykonaniu nierdzewnym
• Napinacze suwakowe
