Odzysk ciepła w zakładzie przemysłowym — od pomiaru do automatycznego sterowania

Odzysk ciepła w przemyśle przestał być dodatkiem do modernizacji. Dziś to jedno z podstawowych narzędzi obniżania kosztów mediów, ograniczania strat procesowych i stabilizacji produkcji. Sam montaż wymiennika nie wystarcza. Żeby instalacja pracowała efektywnie, trzeba zacząć od rzetelnego pomiaru, dobrze dobrać aparat, a potem spiąć całość z automatyką, która reaguje na zmienność procesu.

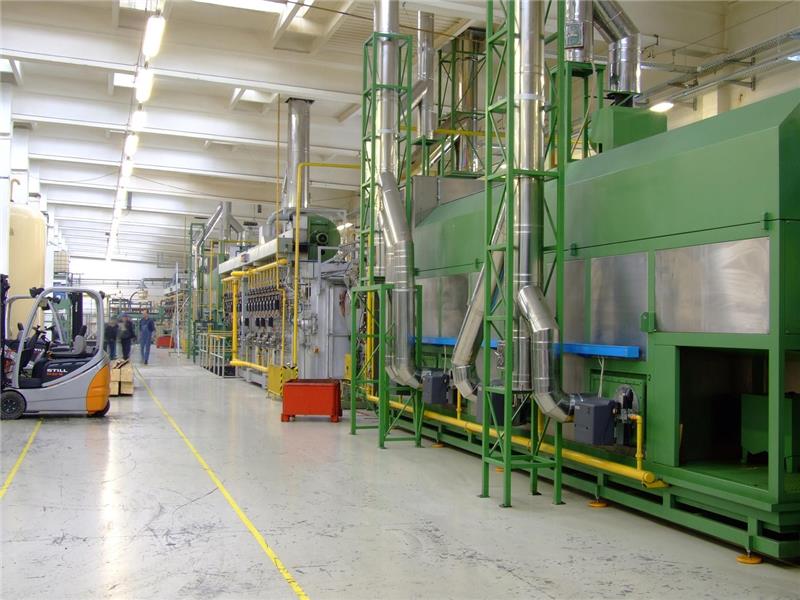

Największy potencjał zwykle kryje się tam, gdzie zakład przyzwyczaił się do strat. Gorące ścieki technologiczne, para z odpowietrzeń, obiegi olejowe, sprężone powietrze po sprężaniu czy woda chłodząca często niosą energię, którą można zawrócić do procesu. Zwróć uwagę, że opłacalność takiego projektu zależy nie tylko od temperatury, ale też od stabilności strumienia, zabrudzeń, ciśnienia i czasu pracy instalacji.

Punkt wyjścia to dane procesowe

Skuteczny projekt zaczyna się od bilansu cieplnego. Trzeba zmierzyć temperatury na zasilaniu i powrocie, przepływy masowe lub objętościowe, spadki ciśnienia, skład medium i zmienność obciążenia w czasie. Bez tego łatwo przewymiarować układ albo dobrać urządzenie, które dobrze wygląda w katalogu, ale słabo pracuje w realnych warunkach.

Warto sprawdzić kilka obszarów jednocześnie:

• Profil obciążenia: czy źródło ciepła odpadowego działa stale, czy tylko w określonych zmianach lub kampaniach produkcyjnych

• Jakość medium: czy w strumieniu występują osady, włókna, oleje, cząstki stałe albo agresywne związki chemiczne

• Możliwość odbioru energii: czy zakład ma proces, który realnie zużyje odzyskane ciepło w tym samym czasie

Na tym etapie przydają się nie tylko czujniki temperatury, lecz także rejestracja trendów z systemu SCADA lub DCS. Jednorazowy pomiar bywa mylący. Jeśli proces „pływa”, automatykę trzeba projektować pod warunki dynamiczne, a nie pod punkt katalogowy.

Gdzie w zakładzie ucieka energia

Najczęściej straty pojawiają się w mediach pomocniczych i w pozornie drugorzędnych etapach produkcji. Ciepło można odzyskiwać z kondensatu, ścieków procesowych, spalin, obiegów chłodzenia, sprężarek i układów hydraulicznych. Im wcześniej zidentyfikujesz nośnik energii, tym łatwiej dobrać sposób odbioru i zintegrować go z istniejącą instalacją.

Nie zawsze najwyższa temperatura oznacza najlepszy projekt. Czasem znacznie lepszy efekt daje niższe, ale ciągłe źródło ciepła, które można stabilnie wykorzystać do podgrzewu wody technologicznej, wsadu lub powietrza wentylacyjnego. Liczy się użyteczność energii, nie tylko jej poziom. Dlatego analiza powinna obejmować również harmonogram produkcji, postoje mycia CIP i sezonowość odbioru.

Dobór układu odzysku i aparatury

Po etapie pomiarowym przychodzi moment na wybór technologii. W praktyce znaczenie mają trzy rzeczy: odporność na warunki medium, możliwość czyszczenia oraz zachowanie sprawności przy zmiennych przepływach. Właśnie dlatego nie ma jednego uniwersalnego typu wymiennika dla każdego procesu.

W instalacjach wymagających wysokiej wytrzymałości mechanicznej i dobrej pracy przy trudnych mediach często rozważa się rozwiązania opisane pod adresami https://hexonic.com/ oraz https://hexonic.com/produkty/plaszczowo-rurowe/st/. Tego typu rozwiązania sprawdzają się tam, gdzie istotne są trwałość, możliwość pracy przy wyższych ciśnieniach oraz odporność na warunki odbiegające od laboratoryjnych.

Kiedy warto rozważyć wymienniki rura w rurze

Wymienniki ciepła typu rura w rurze ST dobrze wpisują się w projekty, w których medium ma podwyższoną lepkość, występują duże różnice temperatur albo ważna jest zwarta, modułowa konstrukcja. Ich atutem jest prosta zasada działania i przewidywalność eksploatacyjna, co ma znaczenie w zakładach, gdzie liczy się łatwa diagnostyka i krótki czas postoju serwisowego.

Nie oznacza to jednak, że dobór można uprościć do samego typu aparatu. Trzeba policzyć powierzchnię wymiany, uwzględnić dopuszczalny spadek ciśnienia, ocenić ryzyko foulingu i przewidzieć sposób czyszczenia. W praktyce najlepsze efekty daje dobór oparty na rzeczywistych danych z linii, a nie na wartościach zaokrąglonych „na oko”.

Od pomiaru do automatycznego sterowania

Automatyka jest tym elementem, który zamienia odzysk ciepła z pojedynczego urządzenia w stabilny układ technologiczny. Jej zadaniem nie jest wyłącznie otwieranie zaworu. Dobrze zaprojektowany system ma utrzymać zadany efekt cieplny mimo zmian temperatury, przepływu i obciążenia produkcji.

Najczęściej stosuje się:

• Regulację temperatury: na podstawie czujników Pt100 lub termopar, z algorytmem PID dostrojonym do bezwładności układu

• Sterowanie przepływem: przez zawory regulacyjne, falowniki pomp lub obejścia mieszające

• Nadzór warunków granicznych: alarmy dla zbyt dużego spadku ciśnienia, przekroczenia temperatury i zaniku przepływu

Warto przewidzieć logikę priorytetów. Jeśli odbiornik ciepła przestaje chwilowo potrzebować energii, system powinien bezpiecznie ograniczyć odzysk, a nie destabilizować całego procesu. Coraz częściej wdraża się też sterowanie predykcyjne oparte na trendach produkcyjnych. Takie podejście pomaga utrzymać sprawność nawet przy częstych zmianach receptur lub wydajności linii.

Najczęstsze błędy przy wdrożeniu

Najwięcej problemów bierze się z pominięcia warunków eksploatacyjnych. Projekt wygląda dobrze na etapie obliczeń, ale po kilku miesiącach pojawia się zarastanie wymiennika, niestabilność regulacji albo zbyt mała różnica temperatur do sensownego odbioru energii. Zwróć uwagę także na rozmieszczenie czujników. Błędny punkt pomiarowy potrafi zepsuć pracę nawet dobrze dobranego układu.

Drugi typowy błąd to traktowanie odzysku ciepła jako osobnej wyspy technologicznej. Tymczasem najlepsze wyniki daje integracja z systemem zarządzania energią, raportowaniem KPI i planem utrzymania ruchu. Gdy widzisz na wykresie spadek sprawności, możesz szybko odróżnić zabrudzenie aparatu od zmiany parametrów procesu. To właśnie wtedy odzysk ciepła staje się narzędziem realnej poprawy efektywności energetycznej, a nie tylko jednorazową inwestycją.
