NOWOŚĆ! Nierdzewne zamki hakowe o różnym poziomie higieniczności i sposobie obsługi

Wychodząc naprzeciw rosnącym wymaganiom konstrukcyjnym firma Elesa+Ganter postanowiła rozszerzyć grupę zamków z ryglem hakowym GN 115.8 (Rys. 1) o wersje w wykonaniu nierdzewnym, różniące się sposobem obsługi oraz stopniem higieniczności.

Rys. 1 Zamek hakowy

"Zamki nierdzewne z ryglem hakowym stanowią uniwersalne rozwiązanie stosowane wszędzie tam, gdzie liczy się trwałość, odporność na warunki zewnętrzne oraz solidne zabezpieczenie zamykanych elementów. Charakterystyczny rygiel w formie haka zapewnia stabilne i pewne zamknięcie, zwiększając odporność konstrukcji na niekontrolowane otwarcie." – mówi Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Wykonanie ze stali nierdzewnej sprawia, że zachowują one swoje właściwości nawet w środowiskach narażonych na wilgoć, zmienne temperatury czy intensywną eksploatację.

W zależności od założeń i wymagań konstrukcyjnych, nowo wprowadzone zamki możemy podzielić na zamki z elementami obsługowymi w pełni nierdzewnymi z zamkiem oraz bez, elementami obsługowymi tworzywowymi, a także na zamki obsługiwane za pomocą klucza uniwersalnego, do których zaliczają się zamki o podwyższonym stopniu higieniczności.

Rodzaje zamków:
1. Zamki nierdzewne z ryglem hakowym z elementami obsługowymi, bez zamknięcia na klucz GN 115.8-WOE-NL-SST

Rys. 2 GN 115.8-WOE-NL-SST

Odnosząc się do elementu obsługowego, zamki te występują w pięciu wersjach (Rys. 3):

• Typ SG: z pokrętłem
• Typ KGN: z pokrętłem motylkowym
• Typ HGN: z dźwignią
• Typ SKN: z pokrętłem motylkowym
• Typ STN: z uchwytem teowym

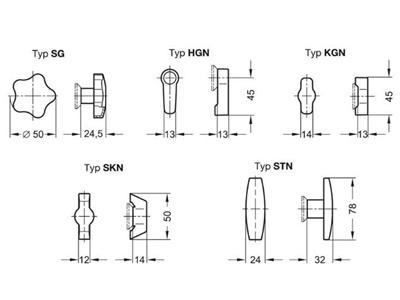

Rys. 3 Różne wykonania zamka GN 115.8-WOE-NL-SST

Materiały zastosowane w zamku:
A. Korpus zamka stal nierdzewna N

• AISI 303 dla typu SG / KGN / HGN
• AISI 316 dla typu SKN / STN

B. Element obsługowy

• Stal nierdzewna AISI 304 dla typu SG
• Tłoczona blacha / piasta przyspawana
• Stal nierdzewna AISI CF-8 dla typu KGN / HGN
• Stal nierdzewna AISI 316 dla typu SKN / STN

C. Pozostałe elementy

• Stal nierdzewna AISI 304

2. Zamki nierdzewne z ryglem hakowym z zamknięciem GN 115.8-L-SST (Rys. 4):

Rys. 4 Zamek GN 115.8-L-SST

W ich przypadku możemy wyróżnić trzy typy w odniesieniu do elementu obsługowego (Rys. 5):

• Typ SC: klucz (zamki o tym samym numerze)
• Typ SCKN: z pokrętłem motylkowym z kluczem (zamki o tej samej numeracji)
• Typ SCTN: z uchwytem teowym z kluczem (zamki o tej samej numeracji)



Rys. 5 Wersje zamka GN 115.8-L-SST

Wykonanie materiałowe zamka:
A. Korpus zamka stal nierdzewna N

• AISI 303 dla typu SC
• AISI 316 dla typu SCKN / SCTN

B. Element obsługowy dla typu SCKN / SCTN

• Stal nierdzewna AISI 316

C. Pozostałe elementy

• Stal nierdzewna AISI 304

D. Klucz

• Niklowany, z rękojeścią z tworzywa

Stopień ochrony zamka to IP 65

3. Zamki nierdzewne z ryglem hakowym z elementem obsługowym z tworzywa GN 115.8-WOE-NL-SST-P (Rys. 6)

Rys. 6 Zamek GN 115.8-WOE-NL-SST-P

Zamki GN 115.8-WOE-NL-SST-P również dzielimy na trzy typy, w zależności od elementu obsługowego:

• Typ RG: z pokrętłem radełkowanym GN 7336
• Typ KG: z pokrętłem motylkowym
• Typ HG: z dźwignią

Zamek został wykonany z:
A. Korpus zamka

• Stal nierdzewna AISI 303 N

B. Element obsługowy

• Technopolimer na bazie poliamidu (PA), czarny, wykończony na mat

C. Pozostałe elementy

• Stal nierdzewna AISI 304

D. Zaślepka

• Tworzywo, kolor jasnoszary, wykończony na mat

Stopień ochrony zamka również IP 65

4. Zamki nierdzewne z ryglem hakowym obsługiwane kluczem uniwersalnym GN 115.8-WSK-NL-SST (Rys.7 )

Rys. 7 Zamek GN 115.8-WSK-NL-SST

W zamkach pod klucz uniwersalny możemy wyróżnić pięć typów w zależności od rodzaju klucza, czy elementu służącego do obsługi zamka (Rys. 8):

• Typ DK: profil trójkątny
• Typ VK7: profil kwadratowy 7×7
• Typ VK8: profil kwadratowy 8×8
• Typ SCH: wkładka z nacięciem pod wkrętak płaski
• Typ VDE: wkładka pod klucz o profilu dwuskrzydłowym

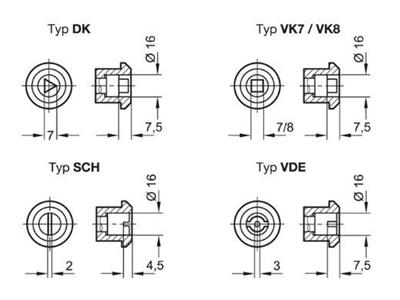

Rys. 8 Wersje zamka GN 115.8-WSK-NL-SST

Zamki GN 115.8WSK-NL-SST zostały wykonane z:
A. Korpus zamka

• Stal nierdzewna AISI 303 N

B. Pozostałe elementy

• Stal nierdzewna AISI 304

Stopień ochrony zamka IP 65

Kolejnym produktem wprowadzonym do katalogu Elesa+Ganter jest wersja zamka o podwyższonym stopniu higieniczności GN 115.8-WSK-IP-SST, z ryglem hakowym, obsługiwana kluczem uniwersalnym (Rys. 9).

Rys. 9 Zamek GN 115.8-WSK-IP-SST

W przypadku tego zamka również mamy do czynienia z podziałem na trzy typy, w zależności od rodzaju klucza, którym obsługiwany jest zamek (Rys. 10):

• Typ AD7: wkładka pod klucz o profilu trójkątnym zewnętrznym
• Typ AV8: wkładka pod klucz o profilu kwadratowym 8×8 zewnętrznym
• Typ AZ13: wkładka pod klucz płaski, z dwiema powierzchniami płaskimi na zewnątrz

Rys. 10 Wersje zamka GN 115.8-WSK-IP-SST

Budowa zamka:

A. Korpus zamka

• Stal nierdzewna AISI 303 N

B. Pozostałe elementy

• Stal nierdzewna AISI 304

C. Uszczelki

• Kauczuk butadienowo-akrylonitrylowy (NBR)
• Kauczuk silikonowy (MVQ)
• Zakres temperatur: -30° C do +100° C

Klasa ochrony IP69k

Takie zestawienie materiałowe oraz bryła zamka pozwalają na zastosowanie go w miejscach wymagających podwyższonego stopnia higieniczności, gdzie występuje częste mycie pod ciśnieniem, a zachowanie szczelności zasługuje na szczególną uwagę.

Każdy z wyżej wymienionych zamków można zakupić z zaczepem (nr identyfikacyjny 2) lub bez (numer identyfikacyjny 1) (Rys. 11).

Rys. 11 Zamek hakowy wersja z zaczepem

Zamki wysyłane są z niezamontowanym ryglem. Rygiel w zależności od sposobu montażu może być montowany w taki sposób, aby umożliwić ryglowanie zarówno w prawo jak i w lewo dzięki dodatkowemu kołkowi oporowemu, który również dostarczany jest niezamontowany (Rys. 12).

Rys. 12 montaż rygla

Dodatkowo do każdego typu zamka, osobno do kupienia, dostępne są również akcesoria w postaci kluczy, uchwytów czy zaślepek ochronnych (Rys. 13)

Rys. 13 Akcesoria

Dzięki swojej wszechstronności zamki nierdzewne z ryglem hakowym znajdują zastosowanie w wielu branżach i typach zabudowy. Łączą w sobie funkcjonalność, estetykę oraz wysoki poziom niezawodności, co czyni je praktycznym wyborem zarówno do rozwiązań technicznych, jak i użytkowych.

Zachęcamy do zapoznania się z kartami katalogowymi poszczególnych zamków. Szczegóły techniczne oraz modele można znaleźć na naszej stronie internetowej www.elesa-ganter.pl. W przypadku pytań, prosimy o kontakt z naszymi doradcami technicznymi.

Linki do kart katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:

• Elesa+Ganter – strona główna Elesa+Ganter
• GN 115.8 – zamki z ryglem hakowym
• GN 115.8-WOE-NL-SST – Zamki nierdzewne z ryglem hakowym z elementami obsługowymi, bez zamka
• GN 115.8-L-SST – Zamki nierdzewne z ryglem hakowym z zamkiem
• GN 115.8-WOE-NL-SST-P – Zamki nierdzewne z ryglem hakowym z elementem obsługowym z tworzywa
• GN 115.8-WSK-NL-SST – Zamki nierdzewne z ryglem hakowym obsługiwane kluczem uniwersalnym
• GN 115.8-WSK-IP-SST – Zamki z ryglem hakowym o podwyższonym stopniu higieniczności
• GN 120.1 – uchwyt
• GN 120.1 – zaślepka
• GN 119.2 – klucz uniwersalny
• GN 1151 – klucz do wersji higienicznej
