NOWOŚĆ! Zamki GN 515 z przedłużonym korpusem do grubych drzwi

Firma Elesa+Ganter wprowadziła do oferty nowy zamek GN 515, który dzięki wydłużonemu korpusowi, idealnie nadaje się montażu w drzwiach o grubości nawet do 50 mm.

„W zabudowach maszyn często występują otwierane klapy, drzwi lub włazy, które wymagają zaryglowania oraz zabezpieczenia przed otwarciem przez niepowołane osoby. Szeroka gama zamków Elesa+Ganter, którą stale rozbudowujemy o nowe pozycje w oparciu o potrzeby zgłaszane przez Klientów, pozwala na efektywny dobór elementów do tego typu konstrukcji." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

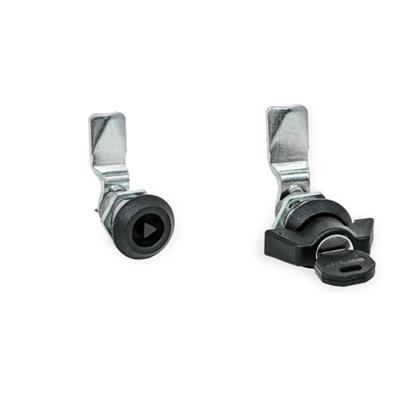

                   Rys.1 Zamki GN 515-wersja z kluczem uniwersalnym oraz patentowym

Zamki GN 515 są wykonane w dwóch wersjach materiałowych:

• korpus zamka wykonany z odlewu cynkowego, rygiel oraz pozostałe elementy montażowe wykonane ze stali ocynkowanej
• korpus zamka wykonany ze stali nierdzewnej AISI 316 lub AISI 303, rygiel wykonany ze stali nierdzewnej AISI 304, a pozostałe elementy z AISI 303 (zamek do bardziej wymagających środowisk)

Obie wersje materiałowe posiadają stopień ochrony IP 65.

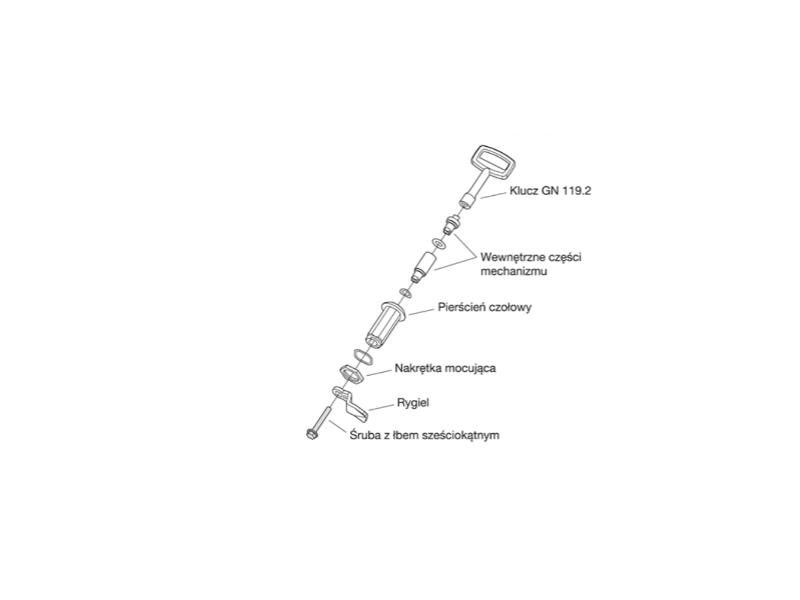

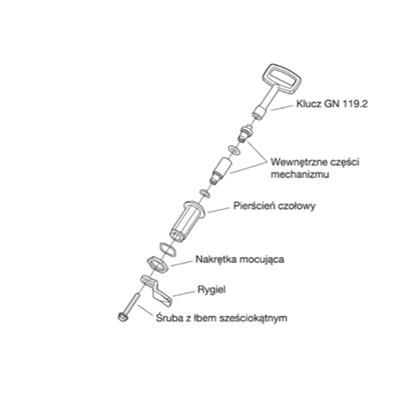

                                              Rys.2. Budowa zamka GN 515

Zamki GN 515 cechują się przedłużonym korpusem, więc mogą być zastosowane tam gdzie potrzebujemy większej odległości pomiędzy ryglem a płaszczyzną elementu, który ma być zaryglowany. Są obsługiwane standardowo za pomocą obrotu ograniczonego do 90°, który powoduje obrót rygla zamka do pozycji zamkniętej poza ościeżnicą. Ponadto zamek posiada specjalnie wyprofilowaną końcówkę w celu łatwiejszego zamykania.

Zamek GN 515 pozwala nam na uzyskanie całkowitej odległości do rygla w zakresie od 16 mm do 92 mm w wersji z odlewu cynkowego, a w wersji ze stali nierdzewnej w zakresie od 18 mm do 82 mm. Dzięki przedłużonemu korpusowi możemy zastosować je w drzwiach o grubości do 50 mm – w przypadku wersji z odlewu cynkowego. W przypadku wersji ze stali nierdzewnej o grubości drzwi do 40 mm.

Oprócz dwóch wersji materiałowych zamek GN 515 posiada również kilka następujących wykonań w zależności od sposobu obsługi:

• Typ DK: wkładka pod klucz o profilu trójkątnym
• Typ VK7: wkładka pod klucz o profilu kwadratowym 7x7
• Typ VK8: wkładka pod klucz o profilu kwadratowym 8x8
• Typ SCH: wkładka z nacięciem pod wkrętak płaski
• Typ VDE: wkładka pod klucz o profilu dwuskrzydłowym
• Typ SCK: zamykanie pokrętłem motylkowym z kluczem (zamki o tej samej numeracji)
• Typ SCT: zamykanie uchwytem teowym z kluczem (zamki o tej samej numeracji)

Z zamkami GN 515 są kompatybilne z kluczami GN 119.2.

Linki do kart produktowych:
-Zamki GN 515

-Klucze GN 119.2
