NOWOŚĆ! Elementy do montażu drzwi bezramowych i paneli osłon stałych

W ofercie Elesa+Ganter pojawiły się nowe uchwyty i zawiasy. Uchwyty z serii GN 939, znakomicie sprawdzą się w przypadku mocowania osłon stałych natomiast zawiasy GN 938 polecane są m.in. do mocowania szklanych, bezramowych drzwi (Rys. 1).

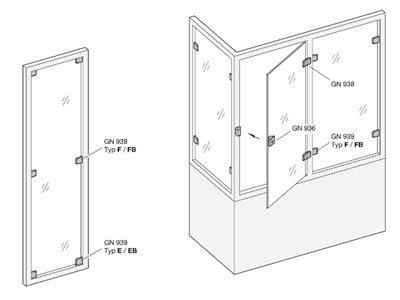

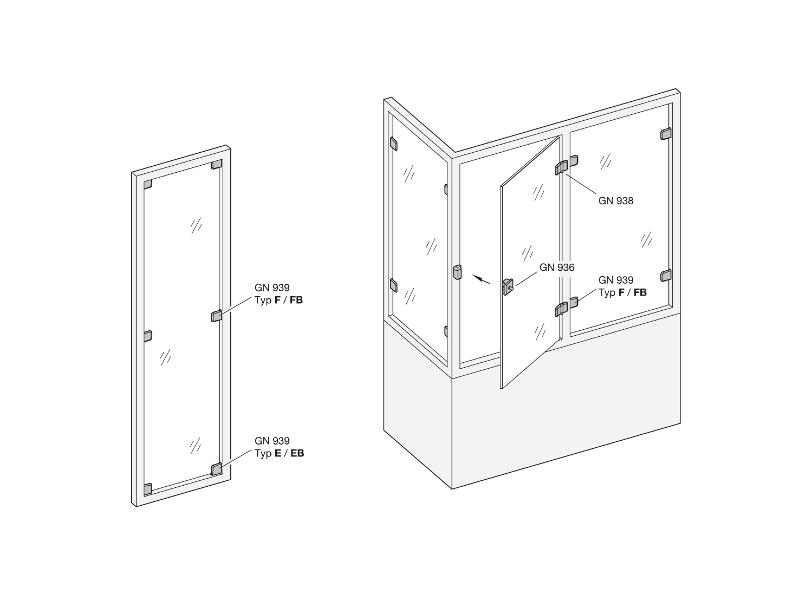

Rys. 1 Przykład mocowania osłon stałych oraz drzwi z zastosowaniem uchwytów GN 939 i zawiasów GN 938

Uchwyty GN 939 oraz zawias GN 938 są wykonane z odlewu cynku ZD, a ich powierzchnia jest pokryta żywicą epoksydową w dwóch kolorach:

• kolor czarny, RAL 9005, wykończony na mat SW
• kolor srebrny, RAL 9006, wykończony na mat SR

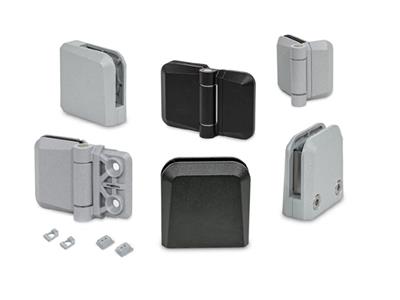

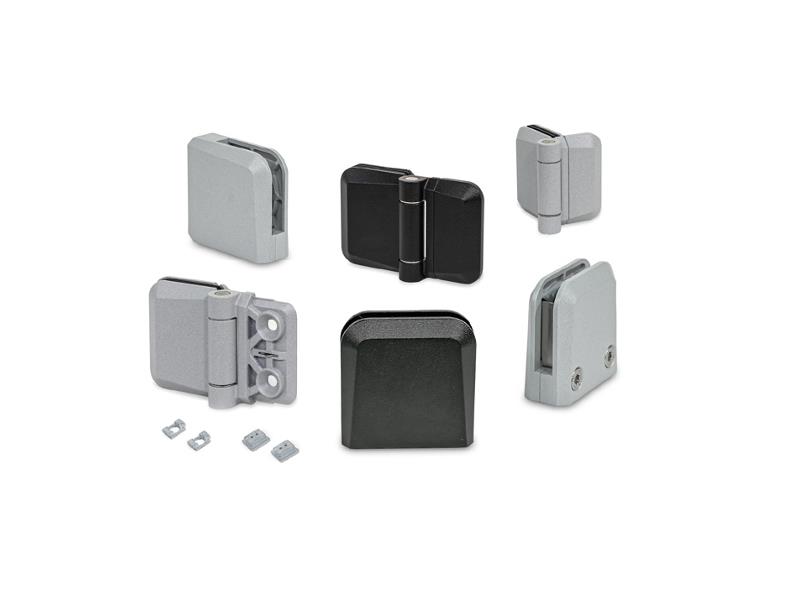

Rys. 2 Warianty zawiasów GN 938 i uchwytów GN 939 oraz elementy pozycjonujące GN 938.1

Uchwyty GN 939

Uchwyty GN 939 są wykorzystywane do mocowania osłon stałych z materiałów takich jak: szkło lub tworzywa sztuczne. Dzięki swojej budowie i unikalnemu designowi wpływają na estetykę maszyn lub konstrukcji, w których znalazły zastosowanie. Przy pomocy uchwytów GN 939, osłony są mocowane między dwoma wkładkami z gumy NBR (Rys. 3.), dzięki czemu nie uszkadzamy powierzchni mocowanego materiału oraz uzyskujemy odpowiednio stabilny chwyt. Osłony możemy dodatkowo zblokować trzpieniem zabezpieczającym ze stali nierdzewnej AISI 304 pokrytym tworzywem sztucznym (PA) lub płytą oporową ze stali nierdzewnej AISI 316L

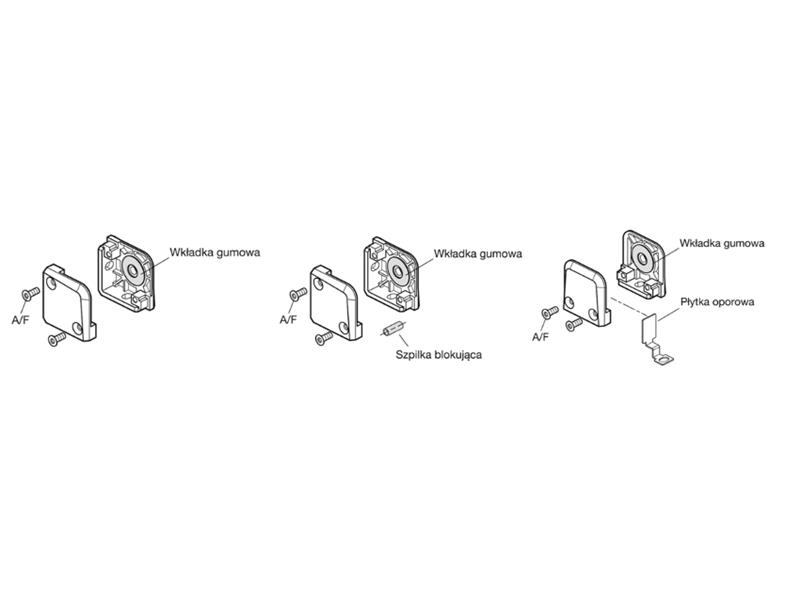

Rys. 3 Mocowanie osłon

Uchwyty GN 939 występują w kilku wariantach:

• Typ E: uchwyt narożny
• Typ EB: uchwyt narożny z trzpieniem zabezpieczającym
• Typ F: uchwyt prosty
• Typ FA: uchwyt prosty z płytką oporową
• Typ FB: uchwyt prosty z trzpieniem zabezpieczającym

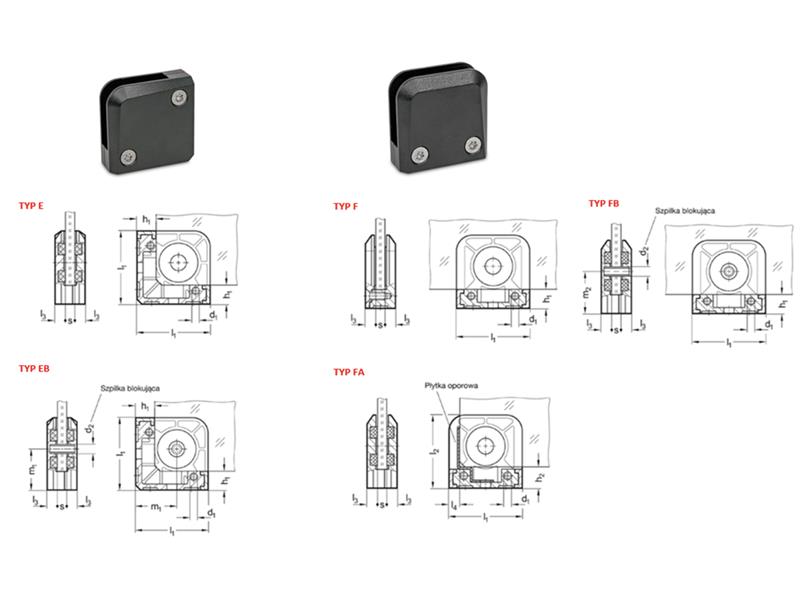

Rys. 4 Typy mocowań uchwytu GN 939

W przypadku montażu uchwytów GN 939 oraz zawiasów GN 938 na profilach z rowkami teowymi 8 i 10 mm, możemy skorzystać z elementów pozycjonujących GN 938.1 (Rys. 5). Występują one jako dodatkowe akcesoria i służą do ustalania uchwytów oraz zawiasów w odpowiednich pozycjach. Dodatkowo uniemożliwiają obracanie się uchwytów, a także przeciwdziałają ewentualnym naprężeniom.

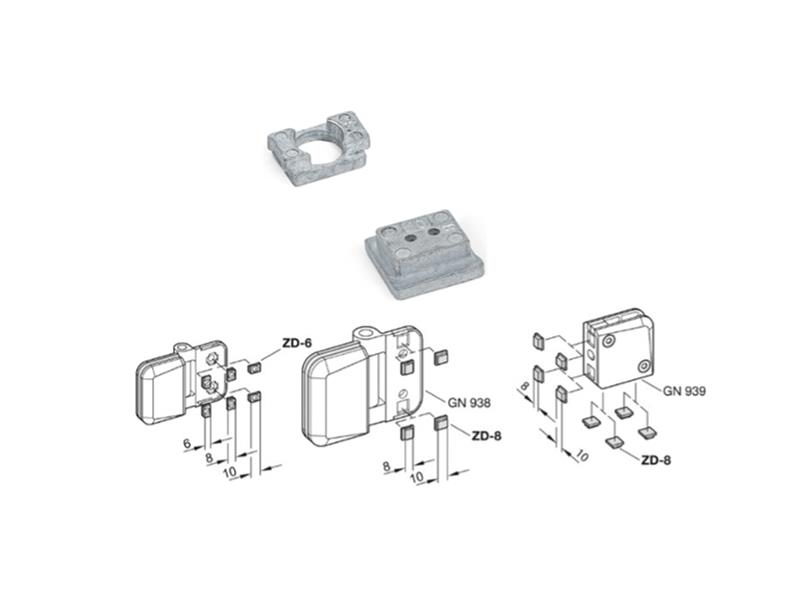

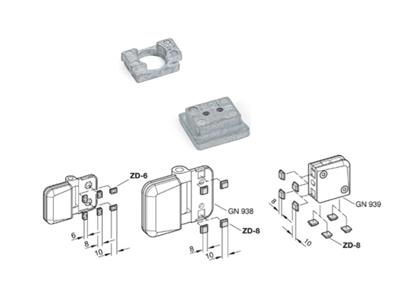

Rys. 5 Elementy pozycjonujące GN 938.1

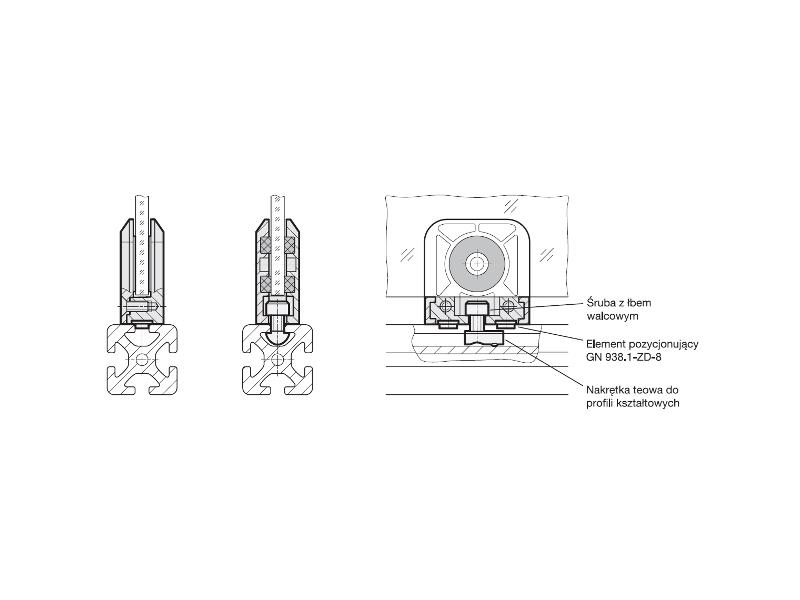

Rys. 6 Montaż uchwytu GN 939 za pomocą elementu pozycjonującego GN 938.1 na profilu z rowkiem teowym



Zawiasy GN 938

Zawiasy GN 938 służą do montażu paneli drzwiowych, wykonanych ze szkła lub tworzywa sztucznego. Dzięki swojej budowie łączą dwie funkcje: uchwytu do osłon oraz tradycyjnego zawiasu. Panele szklane/skrzydła drzwiowe montuje się między dwoma uszczelkami oraz tulejami dystansowymi, przez co uzyskujemy trwałe i pewne połączenie (Rys. 7). Zawias wyposażony jest w zaślepki maskujące śruby, które są dostarczane niezmontowane. Po montażu zawiasu należy je wsunąć. Zaślepki automatycznie zblokują się na korpusie zawiasu.

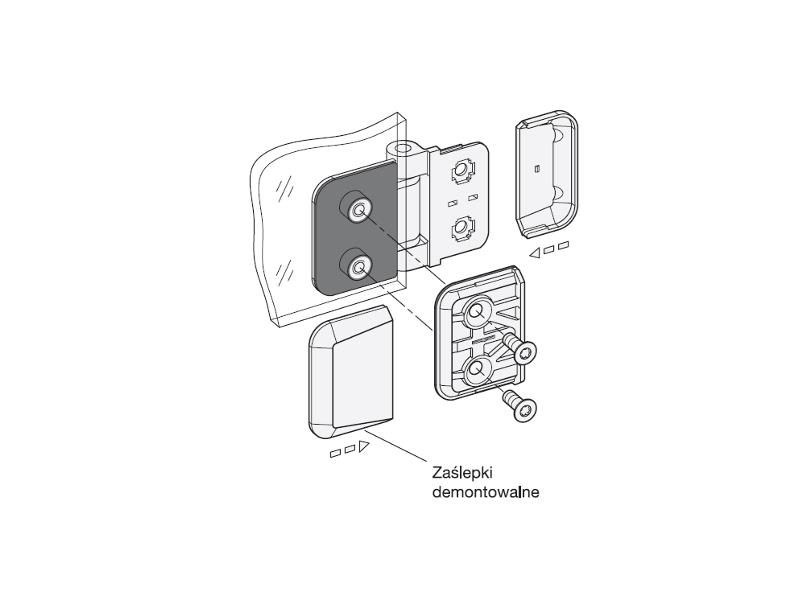

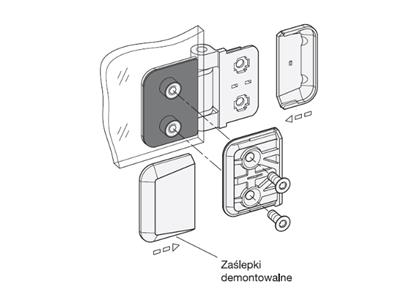

Rys. 7 Montaż zawiasu GN 938

Serię uchwytów GN 938 oraz zawiasów GN 939 z odlewu cynku uzupełnia zamek zatrzaskowy GN 936 (Rys. 8).

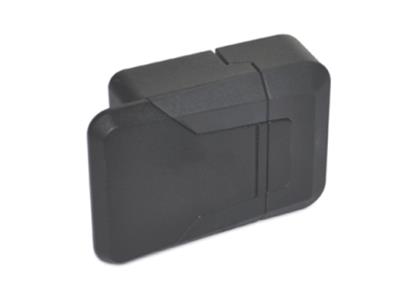

Rys. 8 Zamek zatrzaskowy GN 936

Dzięki zastosowaniu tej serii uzyskujemy solidne połączenia mechaniczne osłon oraz drzwi. Firma Elesa+Ganter po raz kolejny zadbała o wysoką jakość i design opisywanych produktów, dzięki czemu w wpływają one na ostateczny wygląd i estetykę maszyn lub urządzeń.

W poniższym video nasz Dyrektor Sprzedaży Elesa+Ganter Polska – inż. Krzysztof Stutko, pokazuje zestaw elementów do mocowania osłon stałych i opowiada o ich funkcjonalności.

Link do filmu

Linki do stron oraz kart katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:

• uchwyty GN 939
• zawiasy GN 938
• wkładki teowe GN 938.1
• zamek zatrzaskowy GN 936

Informacje o pełnej ofercie produktowej znajdują się w katalogu:

• Katalog główny 048 (wersja polskojęzyczna)

lub na stronie: www.elesa-ganter.pl
Jeśli nie posiadasz katalogu – zamów!
