NOWOŚĆ! Oczkowy wskaźnik poziomu cieczy do najcięższych zastosowań – seria GN 7440

Firma Elesa+Ganter, wiodący producent standardowych elementów przeznaczonych m.in. do hydrauliki siłowej, rozszerzyła ofertę wskaźników o oczkowy wskaźnik poziomu cieczy. Nowy produkt nosi oznaczenie GN 7440, jest wykonany ze stali nierdzewnej i polecany do stosowania w trudnych i wymagających środowiskach pracy. Wskaźniki GN 7440 znajdą swoje zastosowanie m.in. w branży spożywczej, chemicznej, morskiej i górniczej.

„Możliwość odczytu poziomu cieczy to jedna z podstawowych funkcji eksploatacyjnych w przekładniach, pompach czy zbiornikach procesowych. Obserwując potrzeby naszych Klientów doszliśmy do wniosku, że konieczne jest wprowadzenie kolejnego rozwiązania, które będzie ułatwiać pracę operatorów maszyn i urządzeń, zwłaszcza tam, gdzie warunki pracy są bardzo wymagające. Dzięki naszemu nowemu wskaźnikowi ze stali nierdzewnej, sprawdzanie poziomu cieczy jest teraz łatwiejsze." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

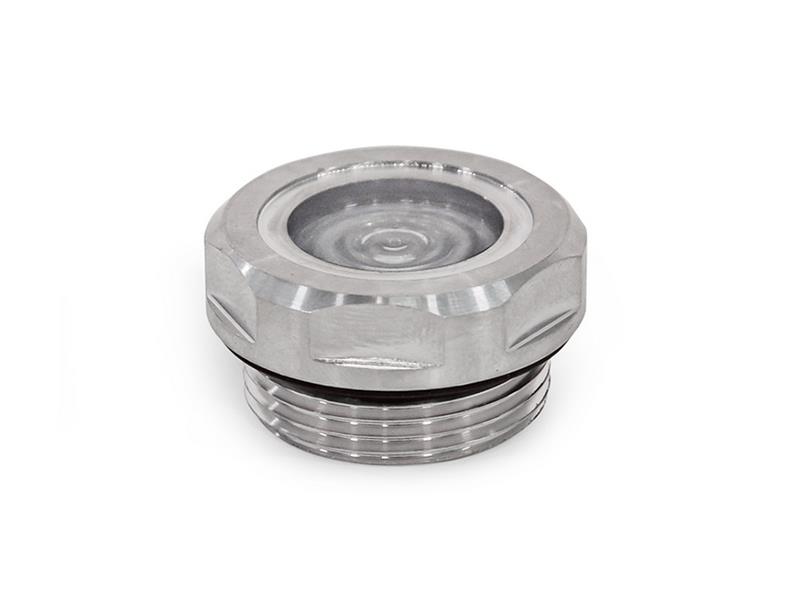

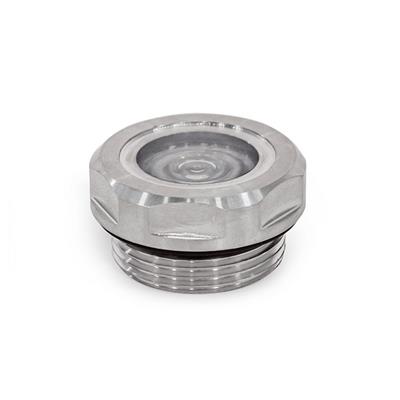

                               Rys. 1. GN 7440 – oczkowy wskaźnik poziomu cieczy

Wskaźniki poziomu cieczy serii GN 7440 są wykonywane ze stali nierdzewnej AISI 316L. Odczyt poziomu odbywa się poprzez szklany wziernik, wtopiony w korpus w procesie termicznym (Rys. 2). Łatwy i szybki odczyt poziomu cieczy jest możliwy, dzięki specjalnie uformowanym pierścieniom w oknie refleksyjnym. Ponadto nowe wskaźniki wyposażone są w płaski pierścień uszczelniający umieszczony w specjalnym rowku. Zapobiega to przesunięciu wskaźnika oraz chroni go przed nadmiernym zgnieceniem przy dokręcaniu. Uszczelki dostępne są w dwóch wersjach materiałowych: FPM (VITON®) oraz miedziane.

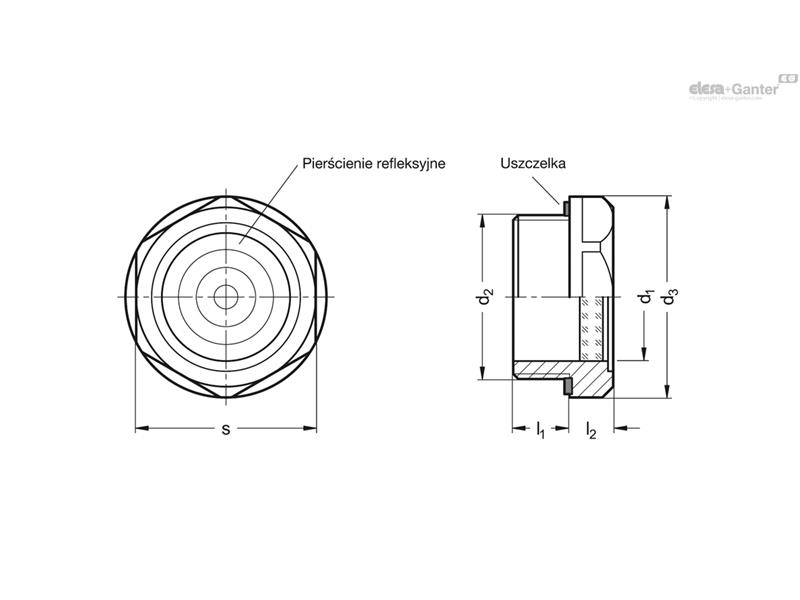

                             Rys. 2. Budowa wskaźników oczkowych serii GN 7440

Specjalny proces montażu wziernika polega na wtopieniu uplastycznionego szkła w korpus wskaźnika. W procesie tym szkło dopasowuje się precyzyjnie do konturów korpusu. Ponadto w trakcie chłodzenia różne współczynniki rozszerzalności liniowej łączonych materiałów generują silne wstępne naprężenia mechaniczne, dzięki którym cała konstrukcja wskaźnika jest w 100% szczelna, bardzo odporna na ciśnienia dynamiczne oraz wysoką temperaturę. Dodatkowo szklany wziernik zapewnia wysoki poziom bezpieczeństwa, ponieważ potencjalne jego uszkodzenie sygnalizowane jest poprzez małe pęknięcia bez całkowitego stłuczenia.

Dzięki wprowadzonym rozwiązaniom konstrukcyjnym oraz użytym materiałom wskaźniki poziomu cieczy serii GN 7440 nadają się do aplikacji, gdzie jest wymagana odporność:

• na ciśnienia pracy do 80 bar;
• na wysokie temperatury – do 300°C z uszczelką miedzianą oraz do 180°C z uszczelką FPM (Viton®);
• chemiczna lub odporności na warunki atmosferyczne;

Seria GN 7440 idealnie sprawdzi się w:

 różnego typu pompach wysokociśnieniowych (pompach do wody, oleju napędowego, rozpuszczalników lub alkoholi)
 przekładniach odsiewaczy i mlewników przy przetwórstwie zboża;
 przekładniach zębatych do maszyn górniczych;
 wariatorach hydrostatycznych do maszyn budowlanych, maszyn przemysłu spożywczego, napędów taśm transportowych itp.)
 we wszelkiego typu przekładniach i pompach pracujących w warunkach morskich.

Linki do stron katalogowych opisywanych produktów znajdują się poniżej:

GN 7440 – oczkowy wskaźnik poziomu cieczy
