Osłony ruchome maszyn przemysłowych – bezpieczeństwo, normy i modernizacja zgodna z wymaganiami.

Osłony ruchome maszyn przemysłowych są jednym z kluczowych elementów systemu bezpieczeństwa funkcjonalnego. Ich rola nie ogranicza się wyłącznie do fizycznego oddzielenia operatora od strefy zagrożenia – stanowią one integralną część systemu bezpieczeństwa maszyny, który musi spełniać wymagania Dyrektywy Maszynowej, norm zharmonizowanych oraz zasad oznakowania CE.

W praktyce inżynierskiej osłony ruchome są jednym z najczęściej analizowanych obszarów podczas audytów bezpieczeństwa maszyn, modernizacji parków maszynowych oraz oceny zgodności maszyn używanych.

Czym są osłony ruchome i dlaczego mają kluczowe znaczenie?

Osłony ruchome to osłony, które mogą być otwierane, przesuwane lub uchylane w celu uzyskania dostępu do wnętrza maszyny – np. podczas przezbrojeń, regulacji, usuwania awarii lub czynności serwisowych. Występują powszechnie w maszynach pakujących, liniach montażowych, centrach CNC, aplikacjach z robotami przemysłowymi oraz zautomatyzowanych stanowiskach produkcyjnych.

Z punktu widzenia norm bezpieczeństwa, każda osłona ruchoma umożliwiająca dostęp do strefy zagrożenia musi być wyposażona w urządzenie blokujące współpracujące z układem sterowania bezpieczeństwem. Brak takiego powiązania jest jedną z najczęstszych niezgodności wykrywanych podczas audytów.

Wymagania norm i dyrektywy – czego oczekuje prawo?

Projektowanie i stosowanie osłon ruchomych regulują m.in.:

* Dyrektywa Maszynowa **2006/42/WE** (oraz nadchodzące Rozporządzenie Maszynowe),
* **PN-EN ISO 12100** – identyfikacja zagrożeń i ocena ryzyka,
* **PN-EN ISO 14120** – wymagania dotyczące osłon,
* **PN-EN ISO 14119** – urządzenia blokujące osłony,
* **PN-EN ISO 13849-1** oraz **IEC 62061** – bezpieczeństwo układów sterowania.

Normy te jasno wskazują, że otwarcie osłony ruchomej powinno skutkować zatrzymaniem funkcji niebezpiecznych, a w określonych przypadkach również uniemożliwieniem otwarcia osłony do momentu zaniku zagrożenia.

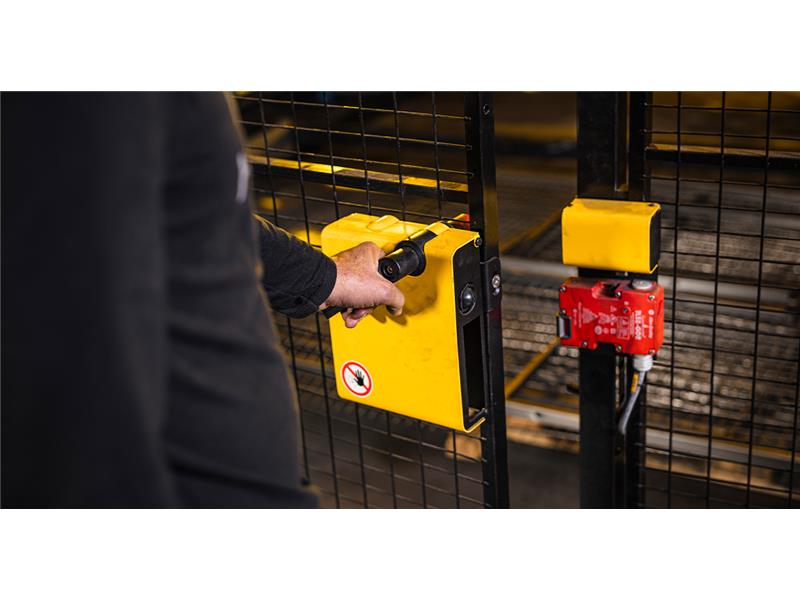

Blokady i ryglowanie osłon – właściwy dobór ma znaczenie

Dobór wyłączników i rygli bezpieczeństwa nie może być przypadkowy. W zależności od poziomu ryzyka, czasu zatrzymania maszyny oraz energii resztkowej, stosuje się m.in.:

* wyłączniki bezpieczeństwa bez ryglowania,
* wyłączniki z ryglowaniem elektromagnetycznym,
* wyłączniki RFID o wysokiej odporności na manipulacje,
* rygle bezpieczeństwa do aplikacji o dużej bezwładności (prasy, wirówki, maszyny z długim czasem zatrzymania).

W projektach realizowanych przez Automatech dobór tych komponentów zawsze wynika z formalnej oceny ryzyka oraz wyliczeń poziomu bezpieczeństwa PL lub SIL, a nie wyłącznie z praktyki warsztatowej.

Najczęstsze niezgodności wykrywane podczas audytów bezpieczeństwa

Podczas audytów bezpieczeństwa maszyn i linii produkcyjnych eksperci Automatech regularnie identyfikują problemy związane z osłonami ruchomymi, takie jak:

* brak integracji osłony z układem Safety,
* niewłaściwy poziom PL funkcji blokady,
* możliwość łatwego obejścia czujnika,
* nieuwzględnienie czasu dobiegu maszyny,
* brak analizy trybów pracy ręcznej i serwisowej.

Każda z powyższych niezgodności może skutkować brakiem zgodności z wymaganiami zasadniczymi, problemami podczas kontroli PIP lub UDT oraz realnym zagrożeniem dla operatorów.

Modernizacja osłon ruchomych – szybki sposób na poprawę bezpieczeństwa

Modernizacja osłon ruchomych to jeden z najbardziej efektywnych sposobów podniesienia poziomu bezpieczeństwa maszyn, szczególnie w przypadku maszyn starszych, sprowadzanych lub modyfikowanych na przestrzeni lat.

Zakres modernizacji realizowanej przez Automatech obejmuje:

* ponowną ocenę ryzyka zgodnie z PN-EN ISO 12100,
* dobór i wymianę wyłączników oraz rygli bezpieczeństwa,
* integrację z PLC Safety (np. Siemens, Omron),
* weryfikację czasów zatrzymania,
* aktualizację dokumentacji technicznej i oznakowania CE.

Podsumowanie – osłony ruchome jako element systemu bezpieczeństwa

Osłony ruchome nie są dodatkiem do maszyny, lecz fundamentalnym elementem systemu bezpieczeństwa, który musi być poprawnie zaprojektowany, zweryfikowany i utrzymywany przez cały cykl życia maszyny.

Dla firm produkcyjnych oznacza to nie tylko spełnienie wymagań prawnych, ale przede wszystkim realną ochronę ludzi, ograniczenie przestojów oraz minimalizację ryzyka odpowiedzialności prawnej.
