Outdoorowa rewolucja! Poznaj mobilną stację podróżniczą TWISTPOD, z elementami Elesa+Ganter

Firma CAMPORTABLE wprowadziła do swojej oferty kolejny produkt dedykowany głównie dla branży outdoorowe ale mający zastosowanie również na targach lub eventach. Dzięki swej wszechstronnej funkcjonalności cieszy się zainteresowaniem wśród ludzi, lubiących spędzać czas na świeżym powietrzu. Produktem, o którym mowa jest rozkładany stół, a tak naprawdę multifunkcjonalny trójnóg do zastosowań specjalnych TWISTPOD (rys. 1).

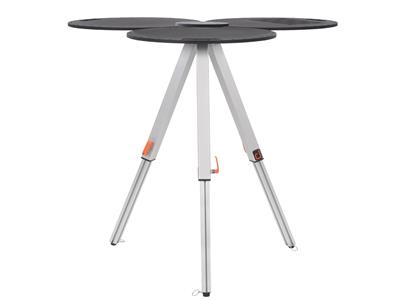

Rys. 1. TWISTPOD rozłożony do formy wysokiego stołu z dwoma blatami i suszarką.

TWISTPOD jest bardzo solidną i sztywną konstrukcją. Przykładowo centralna płyta montażowa, łącząca blaty jest wykonana ze stali nierdzewnej o grubości 10 mm. Do tego, całość ma niską wagę i po złożeniu zajmuje bardzo mało miejsca. Powyższe cechy udało sięuzyskać dzięki wielu godzinom prac konstrukcyjnych oraz prototypowaniu.

Na pytanie, czym tak naprawdę jest TWISTPOD jego konstruktor - Pan Tomasz Borowski odpowiada:

„Wersja, która weszła do sprzedaży 29 lipca 2025 roku na Kickstarterze, posiada 8 funkcji (choć jest ich więcej). Dlatego nazywamy ją 8in1 Travel Station. To stół niski oraz wysoki w dwóch wersjach średnicy blatu, podstawa do palnika/kuchenki turystycznej, stand do montażu oświetlenia outdorowego, suszarka do naczyń i stanowisko do przygotowywania potraw.

Wszystko po to, aby wyeliminować konieczność posiadania wielu „urządzeń" do różnych podroży. W teren, na krótko, na długo, stacjonarnie, rodzinnie.... Każda z takich wypraw często potrzebuje innego sprzętu, który zalega w garażu i wymaga pakowania. Twistpod, to tak naprawdę precyzyjnie przygotowywany ekosystem, w którym funkcjonalna użytkowość jest ciągle rozwijana. Już niedługo Twistpod zostanie wzbogacony o kolejne akcesoria takie jak: mocowanie zbiornika na wodę (do 15 litrów), zlew, większy format blatów, dedykowany palnik/kuchenka turystyczna i wiele więcej."

Rys. 2. TWISTPOD przykład zastosowania.

Wspomniane zalety użytkowe omawianego trójnoga zostały uzyskane dzięki przemyślanej konstrukcji oraz standardowym elementom do maszyn i urządzeń. TWISTPOD składa się ze 168 komponentów i mniej więcej, co piąty element jest produktem firmy Elesa+Ganter. W opisywanym urządzeniu zastosowano:

Dźwignie zaciskowe mimośrodowe z kasowaniem luzu GN 927.4

Dźwignie GN 927.4 służą do regulacji wysokości każdej z nóg, a dzięki nakrętce z kasowaniem luzu, gwarantują solidne zablokowanie ustawionego położenia. Jest to bardzo istotny element całej konstrukcji, ponieważ TWISTPOD jest zaprojektowany, tak aby bezpiecznie przenieść do 200 kg. W związku z tym na każdą z nóg działają bardzo duże siły, którym musi się przeciwstawić zaprojektowane połączenie. W przypadku używania trójnoga w plenerze mamy do czynienia z nierównym podłożem. W tej sytuacji możliwość indywidualnej i płynnej regulacji każdej z nóg tak, aby blat był wypoziomowany jest kluczową kwestią. Do wstępnego wypoziomowania trójnoga służy skala grawerowana laserowo na profilu aluminiowym (rys. 4). Wykorzystujemy ją przy rozkładaniu konstrukcji, gdzie wszystkie trzy nogi ustawiamy na tę samą długość. Następnie, po całkowitym rozłożeniu i postawieniu w żądanym miejscu, przechodzimy do doregulowania jednej z nóg, jeżeli jest to konieczne.

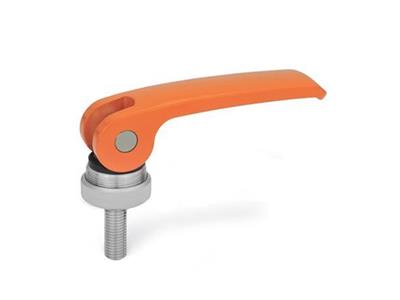

Rys. 3. Dźwignia zaciskowa mimośrodowa z kasowaniem luzu GN 927.4.

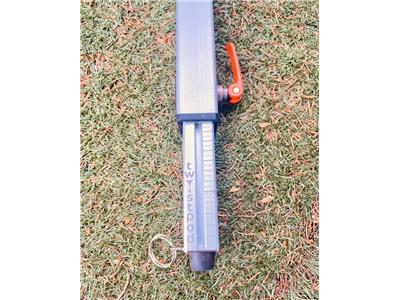

Rys. 4. Skala obrazująca długość, na jaką została wysunięta noga Twistpoda.

Pokrętła „Soft" VCT-SOFT

Pokrętła VCT-SOFT są stosowane alternatywnie do powyższych dźwigni zaciskowych. Dzięki specjalnej powłoce z elastomeru poprawiającej chwyt dłoni, również umożliwiają bardzo mocne dokręcenie, a tym samym zablokowanie nogi w pożądanym położeniu.

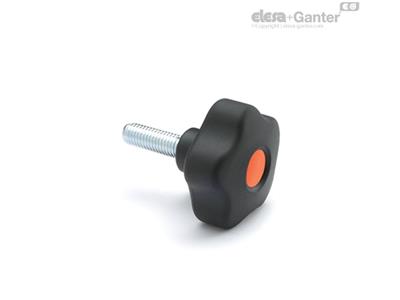

Rys. 5 Pokrętło VCT-SOFT w wersji z gwintowanym trzpieniem.

Rys. 6 Przykład zastosowania trójnoga na nierównym podłożu.

Gumowe stopki DVB.6

Sferyczny kształt stopki oraz zastosowany materiał gwarantują bardzo stabilny kontakt z podłożem. Trójnóg się nie przesuwa przy działaniu sił bocznych i nie ma obawy o porysowanie podłoża.

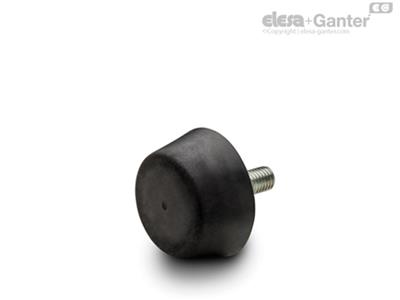

Rys. 7 Gumowe stopki DVB.6.

Śruby pasowane ze stali nierdzewnej GN 732.1

Są częścią unikatowego systemu łączenia blatów z trójnogiem (rys.9) oraz innych akcesoriów. Odpowiadają za ich właściwe spozycjonowanie. Procedura łączenia polega na tym, że w trójnogu są wykonane trzy otwory o specjalnym kształcie, w które wkłada się łby śrub pasowanych (zamocowane na stałe do elementu wpinanego). Następnie należy przekręcić wpinany element o odpowiedni kąt do momentu wyczucia efektu wzajemnego zablokowania się.

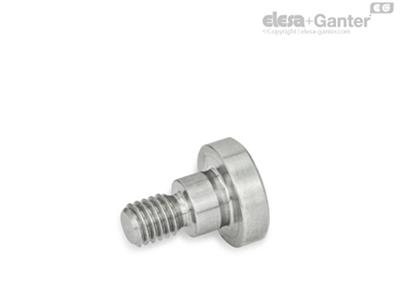

Rys. 8. Śruby pasowane ze stali nierdzewnej GN 732.1.

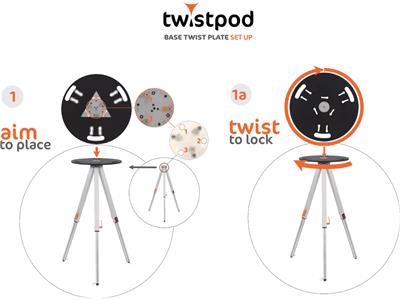

Rys. 9. Instrukcja wpinania centralnego blatu w trójnóg.

Zatrzaski kulkowe GN 614.5

Zatrzaski GN 614.5 również są częścią unikatowego systemu łączenia akcesoriów z trójnogiem i między sobą. Odpowiadają za zablokowanie „pozycji pracy" po wpięciu np. centralnego blatu w płytę montażową trójnoga (rys. 11).

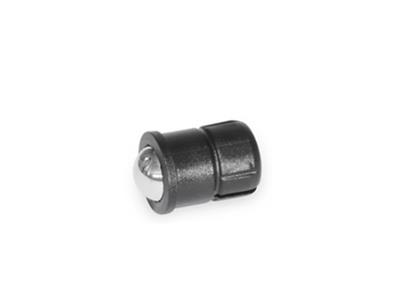

Rys. 10. Zatrzaski kulkowe GN 614.5.

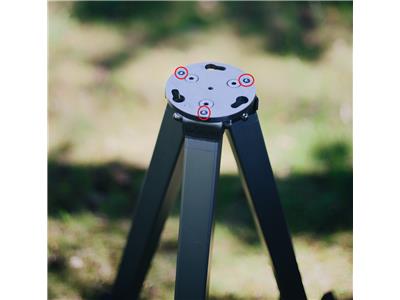

Rys. 11. Centralna płyta montażowa trójnoga z zatrzaskami kulkowymi zaznaczonymi na czerwono.

Poziomica oczkowa GN 2281

Dodatkowym elementem, który prawdopodobnie zostanie dołożony do konstrukcji Twistpoda jest poziomica oczkowa GN 2281 (rys. 12). Będzie ona miała na celu skrócenie czasu regulacji nóg na nierównym podłożu.

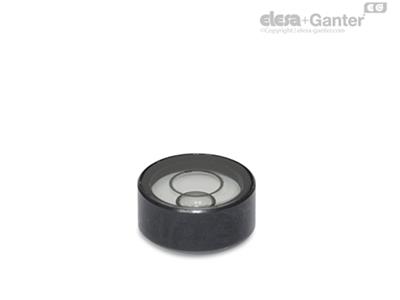

Rys. 12. Poziomica oczkowa GN 2281.

Tak, jak wspomniał konstruktor odpowiadający za opisany projekt, TWISTPOD to platforma, która będzie rozwijana o nowe funkcjonalności, dzięki czemu jego posiadacz może w dowolnej chwili dokupić dany moduł i powiększyć możliwości użytkowe swojej wersji.
Dzięki przemyślanemu projektowi całego systemu oraz zastosowaniu materiałów i komponentów najwyższej jakości, TWISTPOD jest niezawodny i wzbudza bardzo duże zainteresowanie.
Karty katalogowe opisanych produktów:
• GN 927.4 – dźwignie mimośrodowe zaciskowe
• VCT-SOFT – pokrętła serii "Soft"
• DVB.6 – stopki gumowe
• GN 732.1 – śruby pasowane
• GN 614.5 – zatrzaski kulkowe
• GN 2281 - poziomice oczkowe



W przypadku prowadzenia nowego projektu zachęcamy do kontaktu z działem technicznym Elesa+Ganter, który służy pomocą w optymalnym rozwiązaniu każdego problemu natury technicznej.
